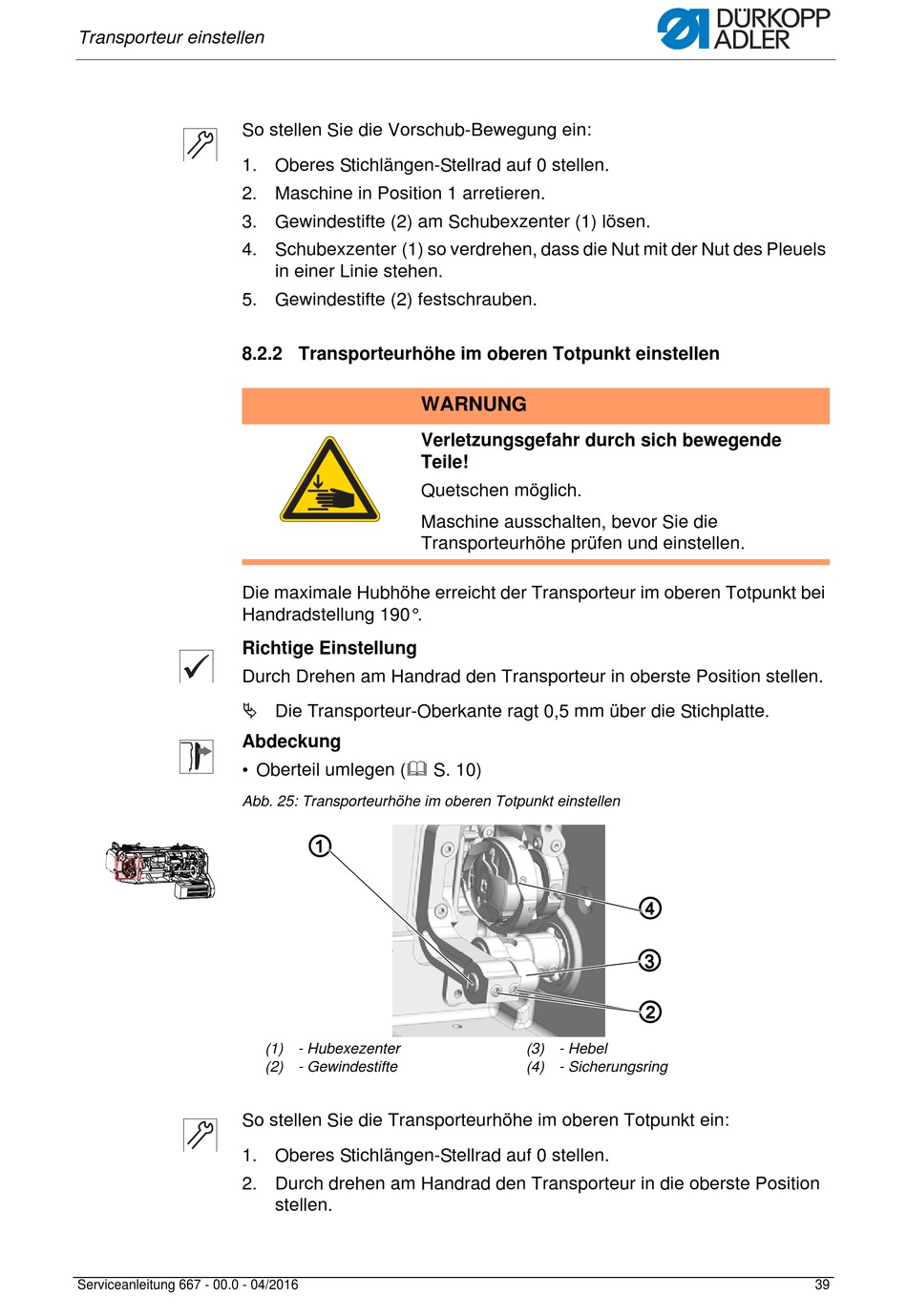

Transporteur einstellen
So stellen Sie die Vorschub-Bewegung ein:
1. Oberes Stichlängen-Stellrad auf 0 stellen.
2. Maschine in Position 1 arretieren.
3. Gewindestifte (2) am Schubexzenter (1) lösen.
4. Schubexzenter (1) so verdrehen, dass die Nut mit der Nut des Pleuels
5. Gewindestifte (2) festschrauben.
8.2.2 Transporteurhöhe im oberen Totpunkt einstellen
Die maximale Hubhöhe erreicht der Transporteur im oberen Totpunkt bei
Handradstellung 190°.
Richtige Einstellung
Durch Drehen am Handrad den Transporteur in oberste Position stellen.
Die Transporteur-Oberkante ragt 0,5 mm über die Stichplatte.
Abdeckung
• Oberteil umlegen ( S. 10)
Abb. 25: Transporteurhöhe im oberen Totpunkt einstellen
So stellen Sie die Transporteurhöhe im oberen Totpunkt ein:
1. Oberes Stichlängen-Stellrad auf 0 stellen.
2. Durch drehen am Handrad den Transporteur in die oberste Position
Serviceanleitung 667 - 00.0 - 04/2016
in einer Linie stehen.
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die
Transporteurhöhe prüfen und einstellen.
①
(1) - Hubexezenter
(2) - Gewindestifte
stellen.
④
③
②
(3) - Hebel
(4) - Sicherungsring
