2. Nähmaschine

2.1 Stellung der Armwellenkurbel auf der Armwelle

6
2 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stellung der Armwellenkurbel nur bei ausgeschalteter Nähmaschine
prüfen und einstellen.
Regel und Kontrolle

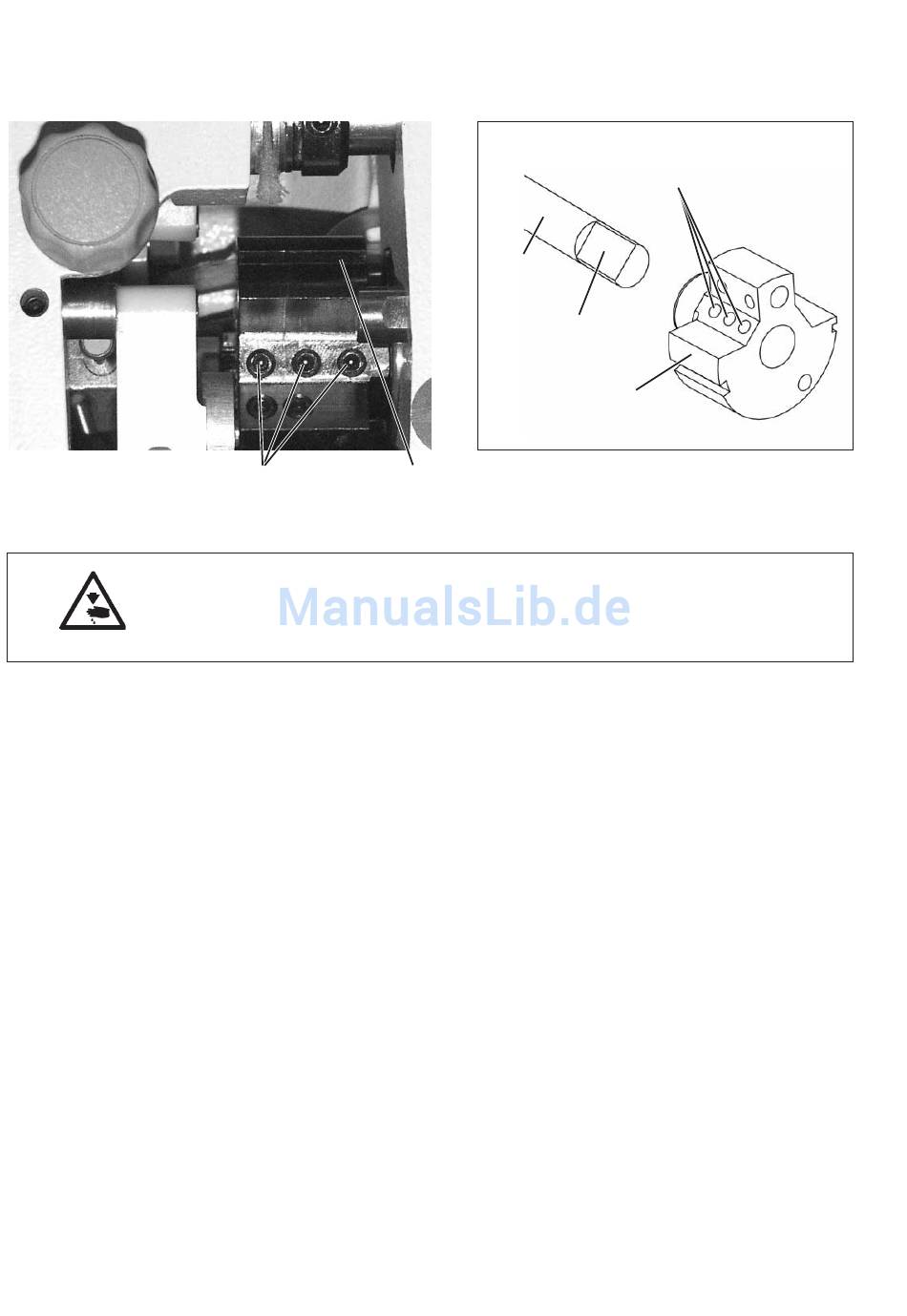

Die Armwellenkurbel 1 ist mit den drei Schrauben 2 auf der Armwelle 4
befestigt. Die Schrauben müssen auf der Fläche 3 sitzen.
Korrektur
–
Schrauben 2 an der Armwellenkurbel lösen.
–
Armwellenkurbel so auf der Welle verdrehen, dass die Schrauben 2
auf der Fläche 3 sitzen.
–
Armwellenkurbel axial bis zum Anschlag nach rechts schieben.
–
Schrauben 2 festziehen.
2
4
3
1
