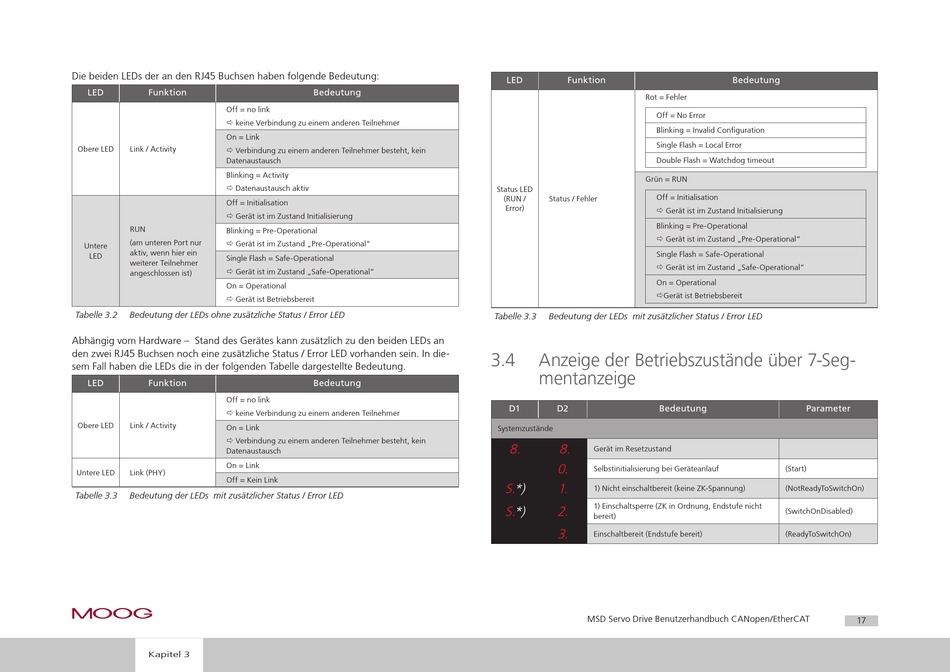

Die beiden LEDs der an den RJ45 Buchsen haben folgende Bedeutung:
LED Funktion
Off = no link
 keine Verbindung zu einem anderen Teilnehmer
On = Link
Obere LED Link / Activity
 Verbindung zu einem anderen Teilnehmer besteht, kein
Datenaustausch
Blinking = Activity
 Datenaustausch aktiv
Off = Initialisation
 Gerät ist im Zustand Initialisierung
RUN
Blinking = Pre-Operational
(am unteren Port nur
 Gerät ist im Zustand „Pre-Operational"
Untere
aktiv, wenn hier ein
LED
Single Flash = Safe-Operational
weiterer Teilnehmer
 Gerät ist im Zustand „Safe-Operational"
angeschlossen ist)
On = Operational
 Gerät ist Betriebsbereit
Tabelle 3.2 Bedeutung der LEDs ohne zusätzliche Status / Error LED
Abhängig vom Hardware – Stand des Gerätes kann zusätzlich zu den beiden LEDs an
den zwei RJ45 Buchsen noch eine zusätzliche Status / Error LED vorhanden sein. In die-
sem Fall haben die LEDs die in der folgenden Tabelle dargestellte Bedeutung.
LED Funktion
Off = no link
 keine Verbindung zu einem anderen Teilnehmer
Obere LED Link / Activity
On = Link
 Verbindung zu einem anderen Teilnehmer besteht, kein
Datenaustausch
On = Link
Untere LED Link (PHY)
Off = Kein Link
Tabelle 3.3 Bedeutung der LEDs mit zusätzlicher Status / Error LED
moog
[ Kapitel 3 ]
Bedeutung
3.4
Bedeutung
LED Funktion
Rot = Fehler
Off = No Error
Blinking = Invalid Configuration
Single Flash = Local Error
Double Flash = Watchdog timeout
Grün = RUN
Status LED
Off = Initialisation
(RUN / Status / Fehler
Error)
 Gerät ist im Zustand Initialisierung
Blinking = Pre-Operational
 Gerät ist im Zustand „Pre-Operational"
Single Flash = Safe-Operational
 Gerät ist im Zustand „Safe-Operational"
On = Operational
Gerät ist Betriebsbereit
Tabelle 3.3 Bedeutung der LEDs mit zusätzlicher Status / Error LED
Anzeige der Betriebszustände über 7-Seg-
mentanzeige
D1 D2 Bedeutung
Systemzustände
8. 8.
Gerät im Resetzustand
0.
Selbstinitialisierung bei Geräteanlauf
S.*) 1.
1) Nicht einschaltbereit (keine ZK-Spannung)
1) Einschaltsperre (ZK in Ordnung, Endstufe nicht
S.*) 2.
bereit)
3.
Einschaltbereit (Endstufe bereit)
