Reset- und Autoreset-Betrieb

Stoppt der Frequenzumrichter aufgrund eines Fehleralarms,
kann der FU durch einen Impuls ("Low"/"High"-Übergang)
am Reset-Eingang zurückgesetzt werden, Voreinstellung des
Eingangs DigIn 8. Je nach dem gewählten Steuermodus
erfolgt ein Neustart wie folgt:

Niveausteuerung

Bleiben die Run-Eingänge aktiv, läuft der
Frequenzumrichter unmittelbar nach dem Reset-Befehl
wieder an.

Flankensteuerung

Nach einem Reset-Befehl muss ein neuer Run-Befehl
gegeben werden, damit der Frequenzumrichter wieder
anläuft.
Autoreset wird eingeschaltet, indem der Reset-Eingang
ständig aktiviert bleibt. Die Autoreset-Funktionen werden
im Menü [250] Autoreset programmiert.
HINWEIS: Sind die Steuerungsbefehle für den Betrieb
über Tastatur oder Com programmiert, ist kein Autoreset
möglich.
Run-Eingänge niveaugesteuert
Die Eingänge sind voreingestellt für die Niveausteuerung.
Dabei ist ein Eingang so lange aktiv, wie ein "High-Niveau"
anliegt. Diese Betriebsweise ist üblich, wenn z. B. eine SPS
für den Betrieb des Frequenzumrichters verwendet wird.
ACHTUNG!
!
Niveaugesteuerte Eingänge entsprechen NICHT
der Maschinenrichtlinie, wenn sie unmittelbar
zum Starten und Stoppen der Maschine
verwendet werden.
Die Beispiele in diesem und dem folgenden Abschnitt
beziehen sich auf die in Abb. 43gezeigte Eingangswahl.
Stopp
RunL
RunR
Freigabe
Reset
+ 24 V

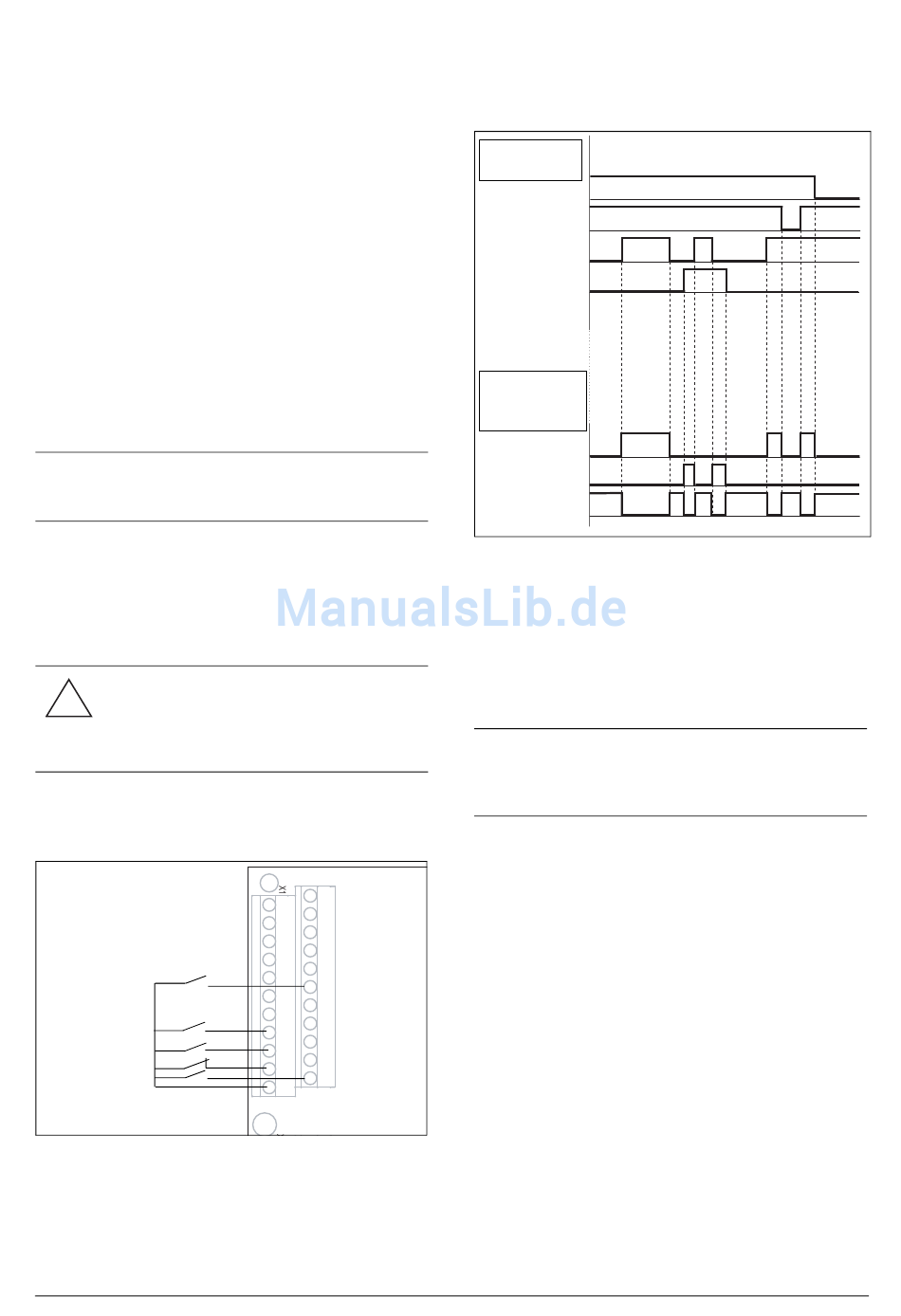

Abb. 43 Verkabelungsbeispiel Run-/Stopp-/Freigabe-/Reset-
Eingänge
Der Freigabe-Eingang muss ständig aktiv sein, damit ein
Befehl Run-Rechts oder Run-Links akzeptiert wird. Sind der
CG Drives & Automation 01-5326-02r0
12
1
13
2
14
3
15
4
16
5
17
6
18
7
19
8
20
9
21
10
22
11
RunR- und RunL-Eingang gleichzeitig aktiv, stoppt der FU
in Übereinstimmung mit dem gewählten Stopp-Modus.
Abb. 44 zeigt das Beispiel einer möglichen Sequenz.
EINGÄNGE
FREIGABE
STOPP
RUN R
RUN L
AUSGANG
STATUS
Drehrichtung rechts
Drehrichtung links
Stillstand
Abb. 44 Eingangs- und Ausgangszustand für die Niveausteue-
rung
Run-Eingänge flankengesteuert
Menü [21A] Niveau Flank muss auf Flanke eingestellt sein,
um die Flankensteuerung zu aktivieren. Ein Eingang wird
also durch einen Übergang von "Low" auf "High" aktiviert
oder umgekehrt.
HINWEIS: Flankengesteuerte Eingänge entsprechen der
Maschinenrichtlinie (siehe Kapitel EMV und
Maschinenrichtlinie), wenn sie unmittelbar zum Starten
und Stoppen der Maschine verwendet werden.
Siehe Abb. 43. Der Freigabe- und Stopp-Eingang muss
ständig aktiv sein, damit ein Befehl Run-Rechts oder Run-
Links akzeptiert wird. Die letzte Flanke (RunR oder RunL)
ist gültig, Abb. 45 zeigt das Beispiel einer möglichen
Sequenz.
(06-F103new_1)
