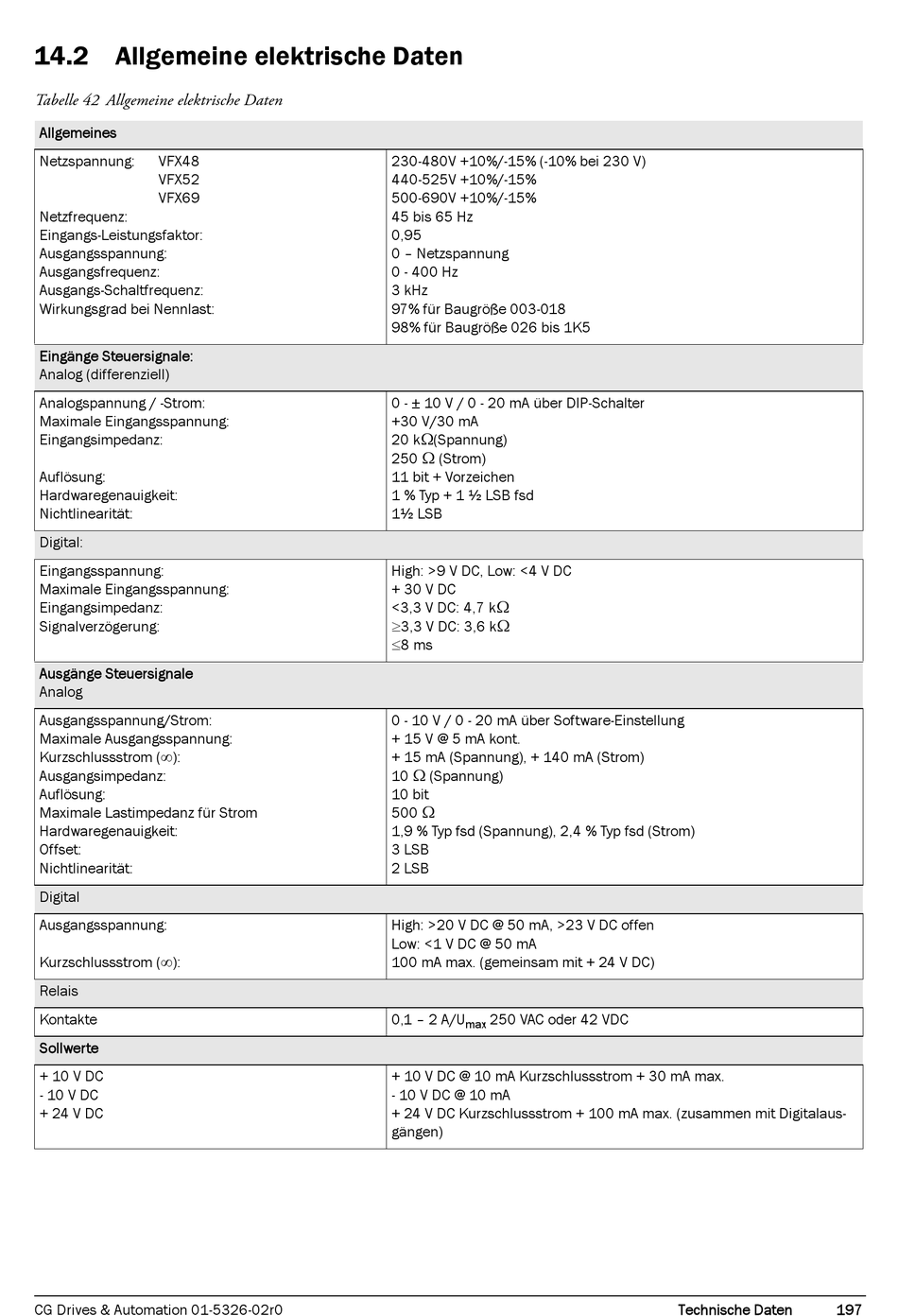

14.2 Allgemeine elektrische Daten

Tabelle 42 Allgemeine elektrische Daten
Allgemeines
Netzspannung: VFX48
VFX52
VFX69
Netzfrequenz:
Eingangs-Leistungsfaktor:
Ausgangsspannung:
Ausgangsfrequenz:
Ausgangs-Schaltfrequenz:
Wirkungsgrad bei Nennlast:
Eingänge Steuersignale:
Analog (differenziell)
Analogspannung / -Strom:
Maximale Eingangsspannung:
Eingangsimpedanz:
Auflösung:
Hardwaregenauigkeit:
Nichtlinearität:
Digital:
Eingangsspannung:
Maximale Eingangsspannung:
Eingangsimpedanz:
Signalverzögerung:
Ausgänge Steuersignale
Analog
Ausgangsspannung/Strom:
Maximale Ausgangsspannung:

Kurzschlussstrom ( ):
Ausgangsimpedanz:
Auflösung:
Maximale Lastimpedanz für Strom
Hardwaregenauigkeit:
Offset:
Nichtlinearität:
Digital
Ausgangsspannung:

Kurzschlussstrom ( ):
Relais
Kontakte
Sollwerte
+ 10 V DC
- 10 V DC
+ 24 V DC
CG Drives & Automation 01-5326-02r0
230-480V +10%/-15% (-10% bei 230 V)
440-525V +10%/-15%
500-690V +10%/-15%
45 bis 65 Hz
0,95
0 – Netzspannung
0 - 400 Hz
3 kHz
97% für Baugröße 003-018
98% für Baugröße 026 bis 1K5
0 - ± 10 V / 0 - 20 mA über DIP-Schalter
+30 V/30 mA

20 k (Spannung)

250 (Strom)
11 bit + Vorzeichen
1 % Typ + 1 ½ LSB fsd
1½ LSB
High: >9 V DC, Low: <4 V DC
+ 30 V DC

<3,3 V DC: 4,7 k
 
3,3 V DC: 3,6 k

8 ms
0 - 10 V / 0 - 20 mA über Software-Einstellung
+ 15 V @ 5 mA kont.
+ 15 mA (Spannung), + 140 mA (Strom)

10 (Spannung)
10 bit

500
1,9 % Typ fsd (Spannung), 2,4 % Typ fsd (Strom)
3 LSB
2 LSB
High: >20 V DC @ 50 mA, >23 V DC offen
Low: <1 V DC @ 50 mA
100 mA max. (gemeinsam mit + 24 V DC)
0,1 – 2 A/U 250 VAC oder 42 VDC
max
+ 10 V DC @ 10 mA Kurzschlussstrom + 30 mA max.
- 10 V DC @ 10 mA
+ 24 V DC Kurzschlussstrom + 100 mA max. (zusammen mit Digitalaus-
gängen)
Technische Daten 197
