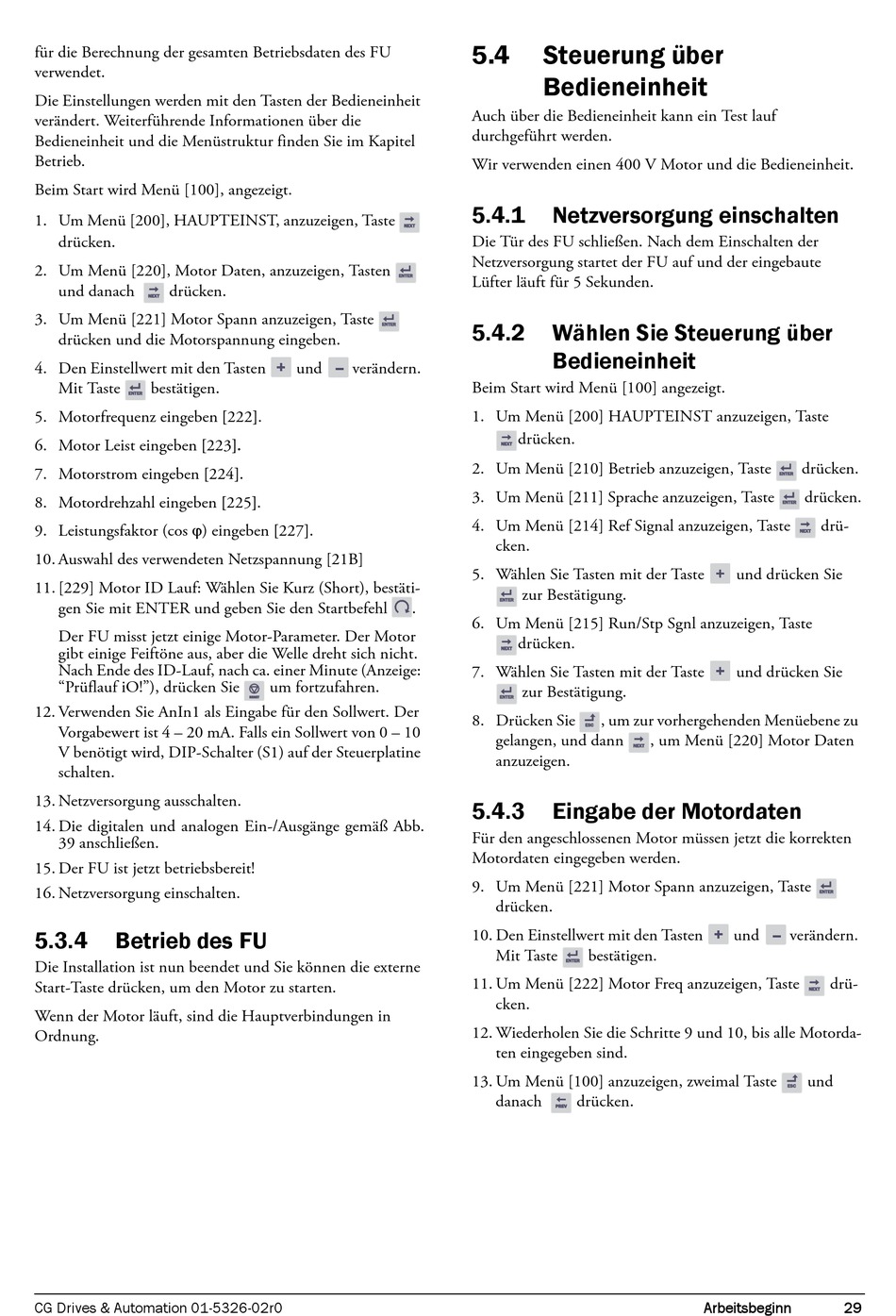

für die Berechnung der gesamten Betriebsdaten des FU
verwendet.
Die Einstellungen werden mit den Tasten der Bedieneinheit
verändert. Weiterführende Informationen über die
Bedieneinheit und die Menüstruktur finden Sie im Kapitel
Betrieb.
Beim Start wird Menü [100], angezeigt.
1. Um Menü [200], HAUPTEINST, anzuzeigen, Taste
drücken.
2. Um Menü [220], Motor Daten, anzuzeigen, Tasten
und danach drücken.
NEXT
3. Um Menü [221] Motor Spann anzuzeigen, Taste
drücken und die Motorspannung eingeben.
4. Den Einstellwert mit den Tasten
Mit Taste bestätigen.
ENTER ENTER
5. Motorfrequenz eingeben [222].
6. Motor Leist eingeben [223].
7. Motorstrom eingeben [224].
8. Motordrehzahl eingeben [225].
9. Leistungsfaktor (cos ) eingeben [227].
10. Auswahl des verwendeten Netzspannung [21B]
11. [229] Motor ID Lauf: Wählen Sie Kurz (Short), bestäti-
gen Sie mit ENTER und geben Sie den Startbefehl
Der FU misst jetzt einige Motor-Parameter. Der Motor
gibt einige Feiftöne aus, aber die Welle dreht sich nicht.
Nach Ende des ID-Lauf, nach ca. einer Minute (Anzeige:
"Prüflauf iO!"), drücken Sie
12. Verwenden Sie AnIn1 als Eingabe für den Sollwert. Der
Vorgabewert ist 4 – 20 mA. Falls ein Sollwert von 0 – 10
V benötigt wird, DIP-Schalter (S1) auf der Steuerplatine
schalten.
13. Netzversorgung ausschalten.
14. Die digitalen und analogen Ein-/Ausgänge gemäß Abb.
39 anschließen.
15. Der FU ist jetzt betriebsbereit!

16. Netzversorgung einschalten.

5.3.4

Betrieb des FU

Die Installation ist nun beendet und Sie können die externe
Start-Taste drücken, um den Motor zu starten.
Wenn der Motor läuft, sind die Hauptverbindungen in
Ordnung.
CG Drives & Automation 01-5326-02r0
NEXT
ENTER ENTER
ENTER ENTER
und verändern.
.
um fortzufahren.
RESET
5.4 Steuerung über
Bedieneinheit
Auch über die Bedieneinheit kann ein Test lauf
durchgeführt werden.
Wir verwenden einen 400 V Motor und die Bedieneinheit.
5.4.1 Netzversorgung einschalten
Die Tür des FU schließen. Nach dem Einschalten der
Netzversorgung startet der FU auf und der eingebaute
Lüfter läuft für 5 Sekunden.
5.4.2 Wählen Sie Steuerung über
Bedieneinheit
Beim Start wird Menü [100] angezeigt.
1. Um Menü [200] HAUPTEINST anzuzeigen, Taste
drücken.
NEXT
2. Um Menü [210] Betrieb anzuzeigen, Taste
3. Um Menü [211] Sprache anzuzeigen, Taste
4. Um Menü [214] Ref Signal anzuzeigen, Taste
cken.
5. Wählen Sie Tasten mit der Taste
zur Bestätigung.
ENTER ENTER
6. Um Menü [215] Run/Stp Sgnl anzuzeigen, Taste
drücken.
NEXT
7. Wählen Sie Tasten mit der Taste
zur Bestätigung.
ENTER ENTER
8. Drücken Sie , um zur vorhergehenden Menüebene zu
ESC ESC
gelangen, und dann
NEXT
anzuzeigen.
5.4.3

Eingabe der Motordaten

Für den angeschlossenen Motor müssen jetzt die korrekten
Motordaten eingegeben werden.
9. Um Menü [221] Motor Spann anzuzeigen, Taste
drücken.
10. Den Einstellwert mit den Tasten
Mit Taste bestätigen.
ENTER ENTER
11. Um Menü [222] Motor Freq anzuzeigen, Taste
cken.
12. Wiederholen Sie die Schritte 9 und 10, bis alle Motorda-
ten eingegeben sind.
13. Um Menü [100] anzuzeigen, zweimal Taste
danach drücken.
PREV
drücken.
ENTER ENTER
drücken.
ENTER ENTER
NEXT
und drücken Sie
und drücken Sie
, um Menü [220] Motor Daten
ENTER ENTER
und verändern.
NEXT
und
ESC ESC
Arbeitsbeginn
drü-
drü-
