Beschleunigungsrampenform [337]
Setzen der Form aller Beschleunigungsrampen in einem
Parametersatz Siehe Abb. 68. Je nach den Erfordernissen
der Anwendung für die Beschleunigung und Verzögerung
kann die Form beider Rampen bestimmt werden. In
Anwendungen, bei denen es auf sanfte Drehzahländerung
ankommt, wie z.B. bei Förderbändern, von denen bei
schnellen Änderungen Material herabfällt, kann die Rampe
einer S-Form angenähert werden und so ein Anrucken
vermieden werden. Bei in dieser Hinsicht nicht kritischen
Anwendungen kann eine lineare Rampe verwendet werden.
337 Bschl Rampe
A
Stp
Voreinstellung: Linear
Linear 0 Lineare Beschleunigungsrampe.
S-Kurve 1 S-förmige Beschleunigungsrampe.
HINWEIS: Bei S-Kurvenrampen definieren die
Rampenzeiten [331] und [332] die maximale nominelle
Beschleunigung und Verzögerung, d.h. den linearen Teil
der S-Kurve, ebenso wie bei linearen Rampen. Die S-
Kurven sind so implementiert, dass bei einer
Geschwindigkeitsstufe unter Synchrondrehzahl die
Rampen vollständig S-förmig sind, während bei
größeren Stufen der mittlere Bereich linear verläuft.
Daher wird eine S-Kurvenrampe von 0 bis
Synchrondrehzahl die doppelte Zeit in Anspruch
nehmen, während eine Stufe von 0 bis 2 x
Synchrondrehzahl die dreifache Zeit benötigt (mittlerer
Bereich 0,5Synchrondrehzahl – 1.5Synchrondrehzahl
linear). Gilt ebenfalls für Menü [337],
Verzögerungsrampentyp .
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
92 Funktionsbeschreibung
Linear
43107
169/11
4c23
UInt
UInt
rpm

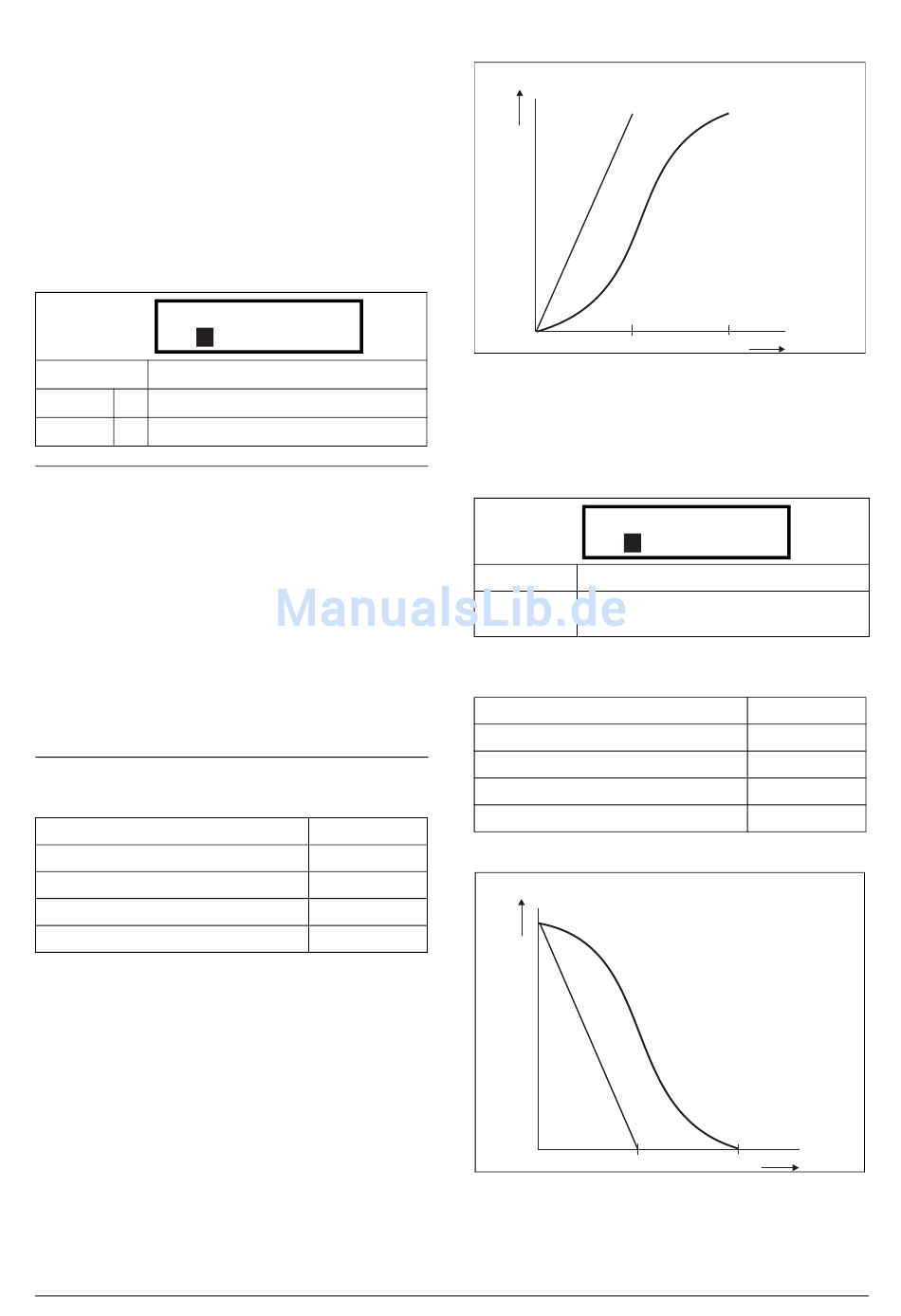

Abb. 68 Form einer Beschleunigungsrampe
Verzögerungsrampenform [338]
Setzen der Form aller Verzögerungsrampen in einem
Parametersatz Abb. 69.
338 Verz Rampe
A
Stp
Voreinstellung: Linear
Gleiche Wahlmöglichkeiten wie in Menü
Auswahl:
[337].
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
rpm
Abb. 69 Form einer Verzögerungsrampe
CG Drives & Automation 01-5326-02r0
S-Kurve
Linear
t
Linear
43108
169/12
4c24
UInt
UInt
S-Kurve
Linear
t
