Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43402
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Beispiel
Das Beispiel beschreibt den normalen Einsatz der oberen
und unteren Grenze.
Menü Funktion
343 Max Drehzahl
6111 CA1 Wert
6112 CA1 OGrenze
6113 CA1 UGrenze
6114 CA1 Typ
561 VEA 1 Ziel
562 VEA 1 Quelle
Max
Drehzahl
[343]
300
200
Ausgang
[6114] Hysterese
CA1
HI
LO
Ausgang
[6114] Fenster
HI
LO
2 4
1 3

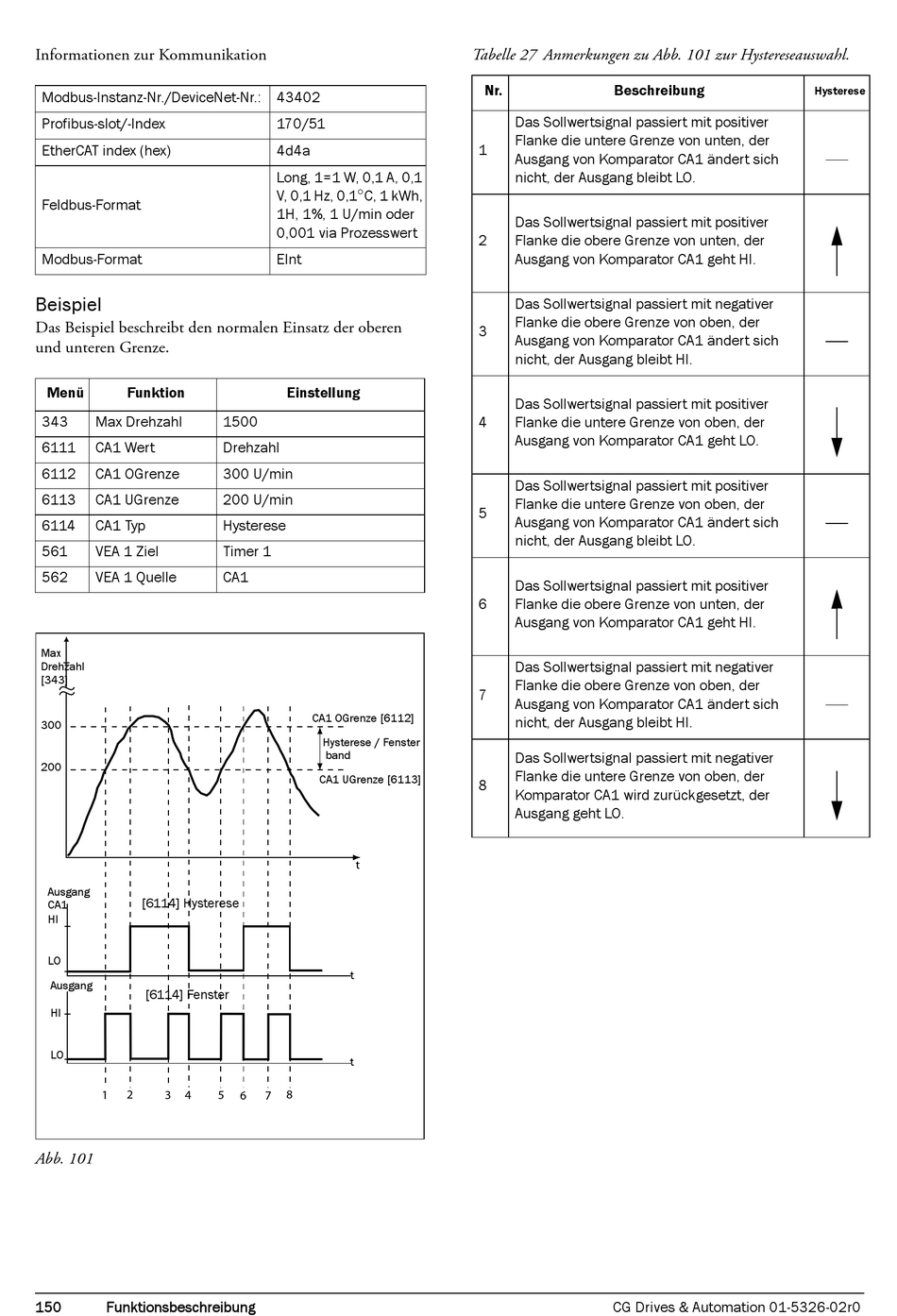

Abb. 101
150 Funktionsbeschreibung
170/51
4d4a
Long, 1=1 W, 0,1 A, 0,1

V, 0,1 Hz, 0,1 C, 1 kWh,
1H, 1%, 1 U/min oder
0,001 via Prozesswert
EInt

Einstellung

1500
Drehzahl
300 U/min
200 U/min
Hysterese
Timer 1
CA1
CA1 OGrenze [6112]
Hysterese / Fenster
band
CA1 UGrenze [6113]
t
t
t
8
5 6 7
Tabelle 27 Anmerkungen zu Abb. 101 zur Hystereseauswahl.
Nr. Beschreibung
Das Sollwertsignal passiert mit positiver
Flanke die untere Grenze von unten, der
1
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt LO.
Das Sollwertsignal passiert mit positiver
2 Flanke die obere Grenze von unten, der
Ausgang von Komparator CA1 geht HI.
Das Sollwertsignal passiert mit negativer
Flanke die obere Grenze von oben, der
3
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt HI.
Das Sollwertsignal passiert mit positiver
4 Flanke die untere Grenze von oben, der
Ausgang von Komparator CA1 geht LO.
Das Sollwertsignal passiert mit positiver
Flanke die untere Grenze von oben, der
5
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt LO.
Das Sollwertsignal passiert mit positiver
6 Flanke die obere Grenze von unten, der
Ausgang von Komparator CA1 geht HI.
Das Sollwertsignal passiert mit negativer
Flanke die obere Grenze von oben, der
7
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt HI.
Das Sollwertsignal passiert mit negativer
Flanke die untere Grenze von oben, der
8
Komparator CA1 wird zurückgesetzt, der
Ausgang geht LO.
CG Drives & Automation 01-5326-02r0
