Emotron VFX 2.0 Betriebsanleitung Seite 131

Normallast [41B]
Stellt das Niveau für die Normallast ein. Der Alarm oder
Vor-Alarm wird aktiviert, sobald sich die Last über/unter der
Normallast ± Toleranz befindet.
41B Normallast
A
Stp
Voreinstellung: 100%
Bereich: 0-400% des maximalen Drehmoments
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43335
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Lastkurve [41C]
Dies Menü ist nur sichtbar, wenn Lastkurve als Lasttyp
[415] gewählt wurde.
Die Funktion sollte nur bei einer quadratischen Lastkurve
eingesetzt werden.
Lastkurven 1-9 [41C1]-[41C9]
Die gemessene Lastkurve basiert auf 9 gespeicherten
Referenzpunkten. Die Kuve beginnt bei minimaler und
endet bei maximaler Drehzahl, der Zwischbereich ist in 8
gleiche Abschnitte unterteilt. Die Messwerte jedes
Referenzpunkts werden von [41C1] bis [41C9] angezeigt,
sie können manuell angepasst werden. Der Wert des ersten
Referenzpunkts auf der Lastkurve wird angezeigt.
41C1 Lastkurve 1
A
Stp
Voreinstellung: 100%
Bereich: 0-400% des maximalen Drehmoments
CG Drives & Automation 01-5326-02r0
100%
169/239
4d07
Long, 1=1%
EInt
0U/min 100%
Informationen zur Kommunikation
Modbus-Instanz-Nr./
DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
HINWEIS: Die Drehzahlwerte sind von den Werten Min-
und Max Drehzahl abhängig. Diese können nur
abgelesen und nicht verändert werden.

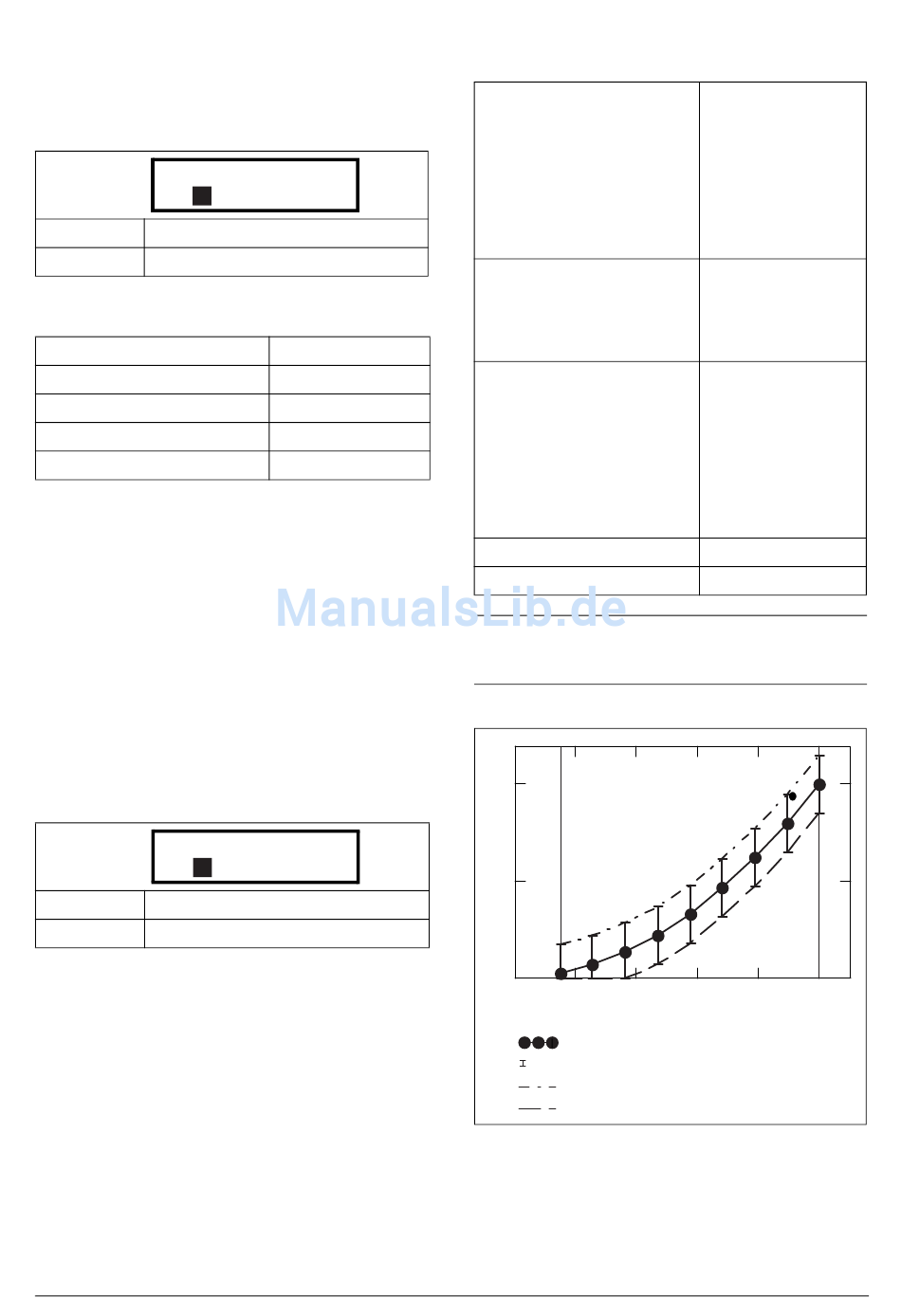

Toleranzband für Über- und Unterlastalarme
Minimumdrehzahl
1
0.5
Drehzahl
0
0 0.2 0.4
Gemessene Lastpunkte
Über- und Unterlastalarmtoleranzband
Grenze Überlastlarm
Grenze Unterlastalarm
Abb. 90
43336%, 43337 U/min,
43338%, 43339 U/min,
43340%, 43341 U/min,
43342%, 43343 U/min,
43344%, 43345 U/min,
43346%, 43347 U/min,
43348%, 43349 U/min,
43350%, 43351 U/min,
43352%, 43353 U/min
169/240, 169/242,
169/244, 169/246,
169/248, 169/250,
169/252, 169/254,
170/1
4d08 %, 4d09 rpm,
4d0a %, 4d0b rpm,
4d0c %, 4d0d rpm,
4d0e %, 4d0f rpm,
4d10 %, 4d11 rpm,
4d12 %, 4d13 rpm,
4d14 %, 4d15 rpm,
4d16 %, 4d17 rpm,
4d18 %, 4d19 rpm
Long
EInt
Maximumdrehzahl
0.6 0.8
Funktionsbeschreibung
1
125
