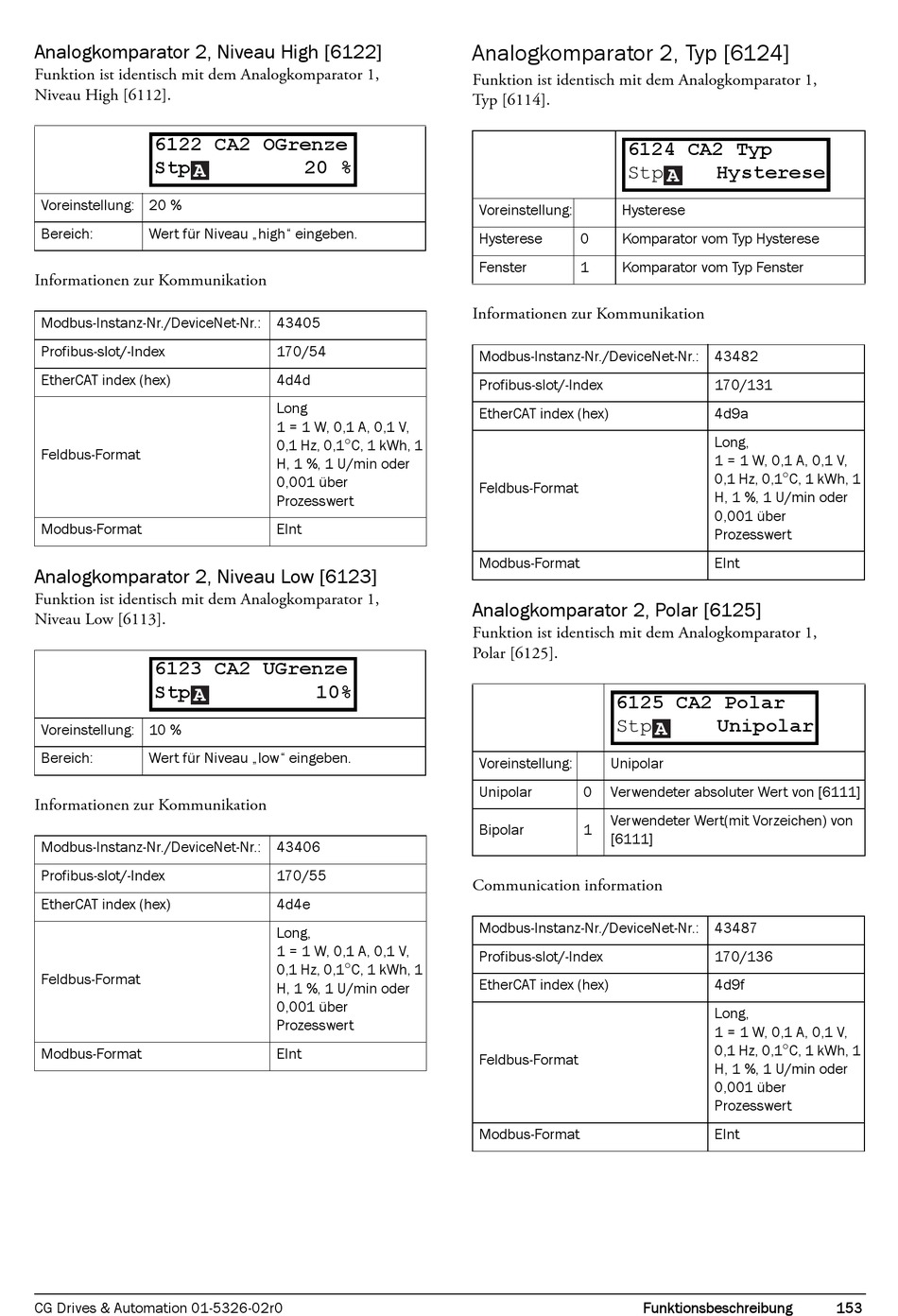

Analogkomparator 2, Niveau High [6122]
Funktion ist identisch mit dem Analogkomparator 1,
Niveau High [6112].
6122 CA2 OGrenze
Stp
A
Voreinstellung: 20 %
Bereich: Wert für Niveau „high" eingeben.
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43405
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Analogkomparator 2, Niveau Low [6123]
Funktion ist identisch mit dem Analogkomparator 1,
Niveau Low [6113].
6123 CA2 UGrenze
Stp
A
Voreinstellung: 10 %
Bereich: Wert für Niveau „low" eingeben.
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43406
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
CG Drives & Automation 01-5326-02r0
20 %
170/54
4d4d
Long
1 = 1 W, 0,1 A, 0,1 V,

0,1 Hz, 0,1 C, 1 kWh, 1
H, 1 %, 1 U/min oder
0,001 über
Prozesswert
EInt
10%
170/55
4d4e
Long,
1 = 1 W, 0,1 A, 0,1 V,

0,1 Hz, 0,1 C, 1 kWh, 1
H, 1 %, 1 U/min oder
0,001 über
Prozesswert
EInt
Analogkomparator 2, Typ [6124]
Funktion ist identisch mit dem Analogkomparator 1,
Typ [6114].
6124 CA2 Typ
Stp
Voreinstellung: Hysterese
Hysterese 0 Komparator vom Typ Hysterese
Fenster 1 Komparator vom Typ Fenster
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43482
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Analogkomparator 2, Polar [6125]
Funktion ist identisch mit dem Analogkomparator 1,
Polar [6125].
6125 CA2 Polar
Stp
Voreinstellung: Unipolar
Unipolar 0 Verwendeter absoluter Wert von [6111]
Verwendeter Wert(mit Vorzeichen) von
Bipolar 1
[6111]
Communication information
Modbus-Instanz-Nr./DeviceNet-Nr.: 43487
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
A Hysterese
170/131
4d9a
Long,
1 = 1 W, 0,1 A, 0,1 V,

0,1 Hz, 0,1 C, 1 kWh, 1
H, 1 %, 1 U/min oder
0,001 über
Prozesswert
EInt
A Unipolar
170/136
4d9f
Long,
1 = 1 W, 0,1 A, 0,1 V,

0,1 Hz, 0,1 C, 1 kWh, 1
H, 1 %, 1 U/min oder
0,001 über
Prozesswert
EInt
