11.6 Logische Funktionen und
Timer [600]
Mit Komparatoren, Logikfunktionen und Timern können
bedingte Signale zur Steuerung und zur Signalisierung
programmiert werden. Damit können verschiedene Signale
und Werte verglichen werden, um Überwachungs- und
Steuerungseigenschaften zu erzeugen.
11.6.1 Komparatoren [610]
Durch die verfügbaren Komparatoren können verschiedene
interne Signale und Werte überwacht und über die digitalen
Relaisausgänge angezeigt werden, wenn ein spezifischer Wert
oder Status erreicht oder hergestellt wurde.
Analogue comparators [611] - [614]
Es gibt 4 Analogkomparatoren, die alle verfügbaren
analogen Werte mit zwei anpassbaren Niveaus vergleichen
(einschließlich der analogen Referenzeingänge). Die beiden
verfügbaren Niveaus sind Level HI und Level LO. Es gibt
zwei auswählbare Typen von Analogkomparatoren: einen
mit Hysterese und einen Fensterkomparator.
Der Analogkomparator mit Hysterese verwendet zwei
verfügbare Niveaus zur Erstellung einer Hysterese für den
Komparator zwischen Einstellung und Neueinstellung des
Ausgangs. Diese Funktion ermöglicht eine klare
Unterscheidung der Schaltniveaus. Dadurch kann sich der
Prozess anpassen, bis eine bestimmte Aktion durchgeführt
wird. Mit solch einer Hysterese können sogar instabile
analoge Signale überwacht werden, ohne ein instabiles
Komparatorausgangssignal zu erhalten. Eine weitere
Funktion ist die Möglichkeit, eine feste Anzeige zu erhalten,
wenn ein bestimmtes Niveau überschritten wurde. Der
Komparator kann einsetzen, indem das Niveau LO auf
einen höheren Wert als Niveau HI eingestellt wird.
Der analoge Fensterkomparator verwendet zwei verfügbare
Niveaus, um das Fenster zu definieren, in dem sich der
analoge Wert befinden muss, um den Komparatorausgang
einzustellen.
Der analoge Eingangswert des Komparators kann ebenso als
bipolar ausgewählt werden, d. h., er wird als signierter Wert
behandelt, oder
als unipolar, d. h., er wird als absoluter Wert behandelt.
Siehe Fig. 103, page 152. Hier werden diese Funktionen
dargestellt.
Digital comparators [615]
Es gibt 4 Digitalkomparatoren, die alle verfügbaren digitalen
Signale vergleichen.
Die Ausgangssignale dieser Komparatoren können logisch
miteinander verknüpft werden, um ein logisches
Ausgangssignal zu erhalten.
Sämtliche Ausgangssignale können zu Digital- oder
Relaisausgängen programmiert oder als Quelle für virtuelle
Ein-/Ausgänge genutzt werden [560].
CG Drives & Automation 01-5326-02r0
CA1 Einst [611]
Analogkomparator 1, Parametergruppe.
Analogkomparator 1, Wert[6111]
Wahl des Analogwertes für Analogkomparator 1 (CA1).
Analogkomparator 1 vergleicht in Menü [6111] den
auswählbaren Analogwert mit der konstanten Obergrenze in
Menü [6112] und konstanten Untergrenze in Menü [6113].
Wenn das bipolare Eingangssignal [6115] ausgewählt wurde,
erfolgt der Vergleich mit Vorzeichen. Bei Auswahl eines
unipolaren Signals erfolgt der Vergleich mit absoluten
Werten.
For Hysteresis comparator type [6114], when the value
exceeds the upper limit level high, the output signal CA1 is
set high and !A1 low, see Abb. 98. When the value decreases
below the lower limit, the output signal CA1 is set low and
!A1 high.
Analogwerte:
Menü [6111]
Einstellbares HI-
Niveau. Menü [6112]
0
Einstellbares LO-
1
Niveau. Menü [6113]

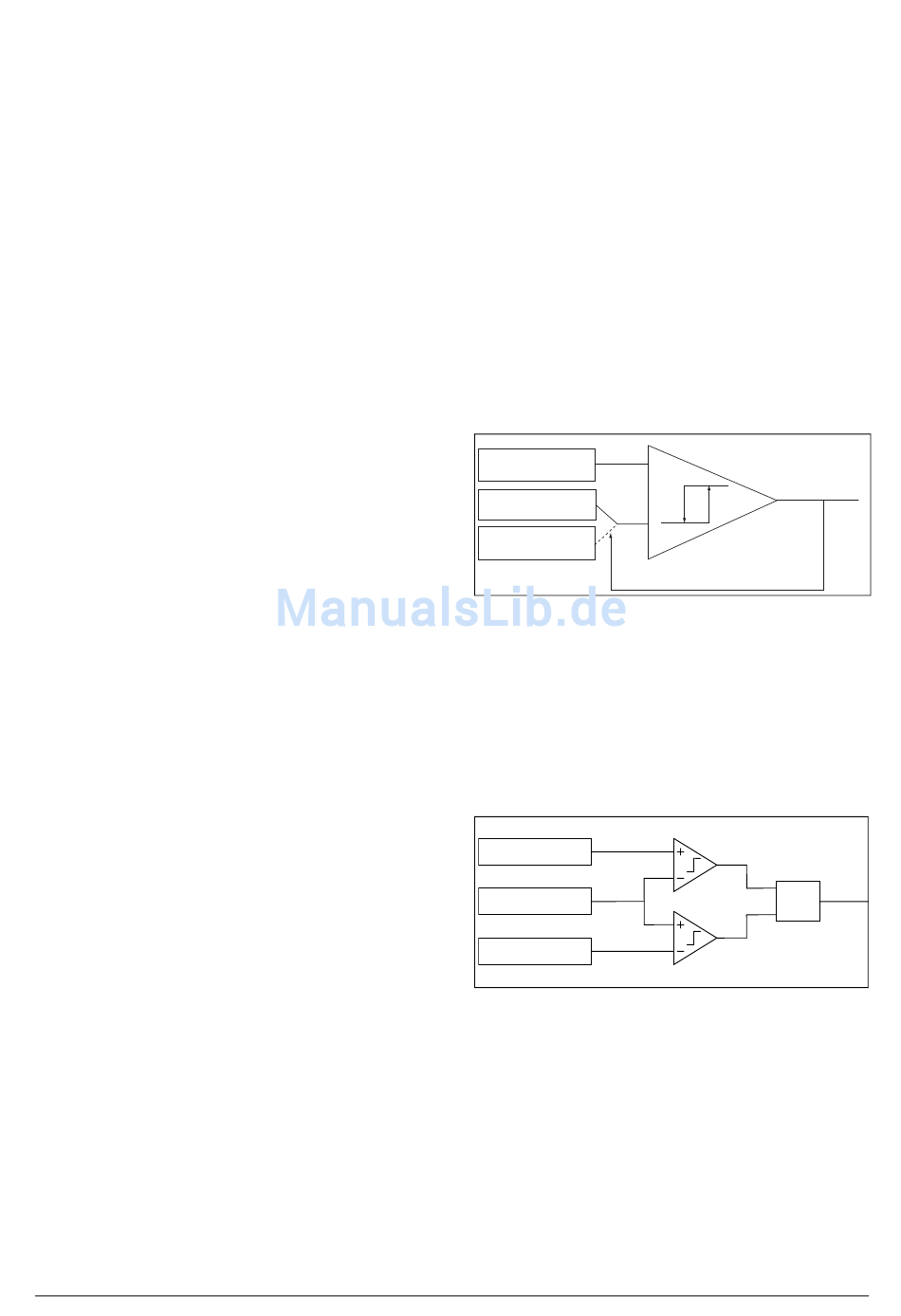

Abb. 98 Analogkomparatoren typ Hysteresis
Bei Fensterkomparatoren vom Typ [6114] wird der Wert
CA1 des Ausgangssignals auf „high" und !A1 auf „low"
gesetzt, siehe Abb. 99, wenn sich der Wert innerhalb des
unteren und oberen Niveaus befindet. Wenn sich der Wert
außerhalb des Bereichs des unteren und oberen Niveaus
befindet, wird der Ausgang CA1 auf „low" und !A1 auf
„high" eingestellt.
Niveau High [6112]
An Wert [6111]
Niveau Low [6113]
Abb. 99 Analogkomparator vom Typ „Fenster"
Signal:CA1
UND
Funktionsbeschreibung
(NG_06-F125)
Signal
CA1
147
