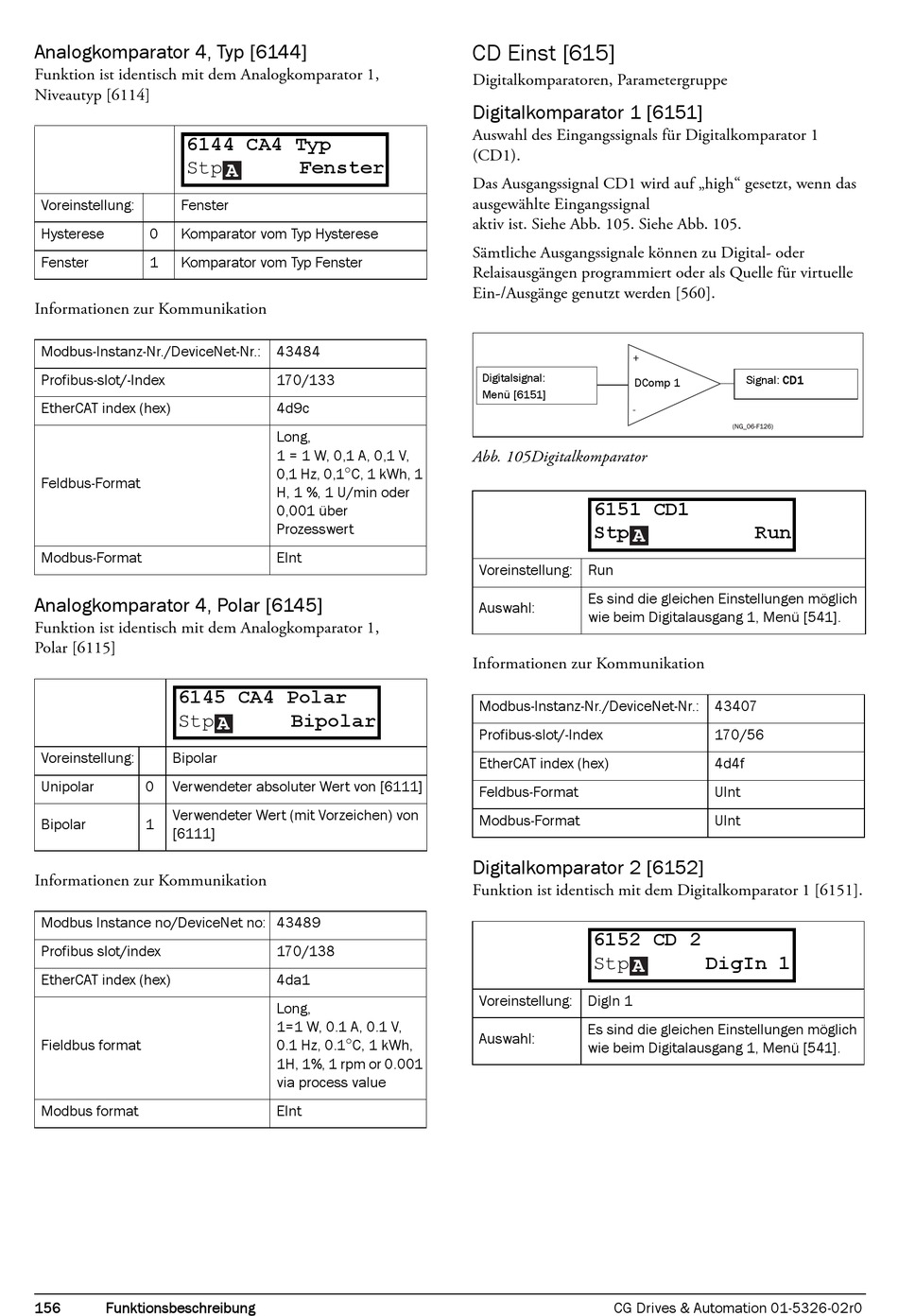

Analogkomparator 4, Typ [6144]
Funktion ist identisch mit dem Analogkomparator 1,
Niveautyp [6114]
6144 CA4 Typ
Stp
Voreinstellung: Fenster
Hysterese 0 Komparator vom Typ Hysterese
Fenster 1 Komparator vom Typ Fenster
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43484
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Analogkomparator 4, Polar [6145]
Funktion ist identisch mit dem Analogkomparator 1,
Polar [6115]
6145 CA4 Polar
Stp
Voreinstellung: Bipolar
Unipolar 0 Verwendeter absoluter Wert von [6111]
Verwendeter Wert (mit Vorzeichen) von
Bipolar 1
[6111]
Informationen zur Kommunikation
Modbus Instance no/DeviceNet no: 43489
Profibus slot/index
EtherCAT index (hex)
Fieldbus format
Modbus format
156 Funktionsbeschreibung
Fenster
A
170/133
4d9c
Long,
1 = 1 W, 0,1 A, 0,1 V,

0,1 Hz, 0,1 C, 1 kWh, 1
H, 1 %, 1 U/min oder
0,001 über
Prozesswert
EInt
Bipolar
A
170/138
4da1
Long,
1=1 W, 0.1 A, 0.1 V,

0.1 Hz, 0.1 C, 1 kWh,
1H, 1%, 1 rpm or 0.001
via process value
EInt
CD Einst [615]
Digitalkomparatoren, Parametergruppe
Digitalkomparator 1 [6151]
Auswahl des Eingangssignals für Digitalkomparator 1
(CD1).
Das Ausgangssignal CD1 wird auf „high" gesetzt, wenn das
ausgewählte Eingangssignal
aktiv ist. Siehe Abb. 105. Siehe Abb. 105.
Sämtliche Ausgangssignale können zu Digital- oder
Relaisausgängen programmiert oder als Quelle für virtuelle
Ein-/Ausgänge genutzt werden [560].
+
Digitalsignal:
DComp 1
Menü [6151]
-
Abb. 105Digitalkomparator
6151 CD1
Stp
A
Voreinstellung: Run
Es sind die gleichen Einstellungen möglich
Auswahl:
wie beim Digitalausgang 1, Menü [541].
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43407
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Digitalkomparator 2 [6152]
Funktion ist identisch mit dem Digitalkomparator 1 [6151].
6152 CD 2
A
Stp
Voreinstellung: DigIn 1
Es sind die gleichen Einstellungen möglich
Auswahl:
wie beim Digitalausgang 1, Menü [541].
CG Drives & Automation 01-5326-02r0
Signal: CD1
(NG_06-F126)
Run
170/56
4d4f
UInt
UInt
DigIn 1
