Modus Steuerung über Klemmensignal (Fern)
Wenn der FU auf FERN-Betrieb umgestellt ist, kann er über
ausgewählte Steuerarten in den Menüs Ref Signal [214],
Run/Stp Sgnl [215] und Reset Sgnl [216] gesteuert werden.
Um den aktuellen Status von Lokal oder Fern der FU-
Steuerung zu überwachen, ist an den Digitalausgängen oder
Relais eine "Loc/Rem" Signal verfügbar. Wenn der FU auf
Lokal eingestellt ist, ist das DigOut oder Relais aktiv/High,
bei Fern ist das Signal inaktiv/Low, siehe Menüs Digital
Outputs [540] und Relais [550].
9.2.6

Funktionstasten

Die Funktionstasten steuern die Menüs und sie werden auch
zur Programmierung und zum Auslesen der
Menüeinstellungen verwendet.

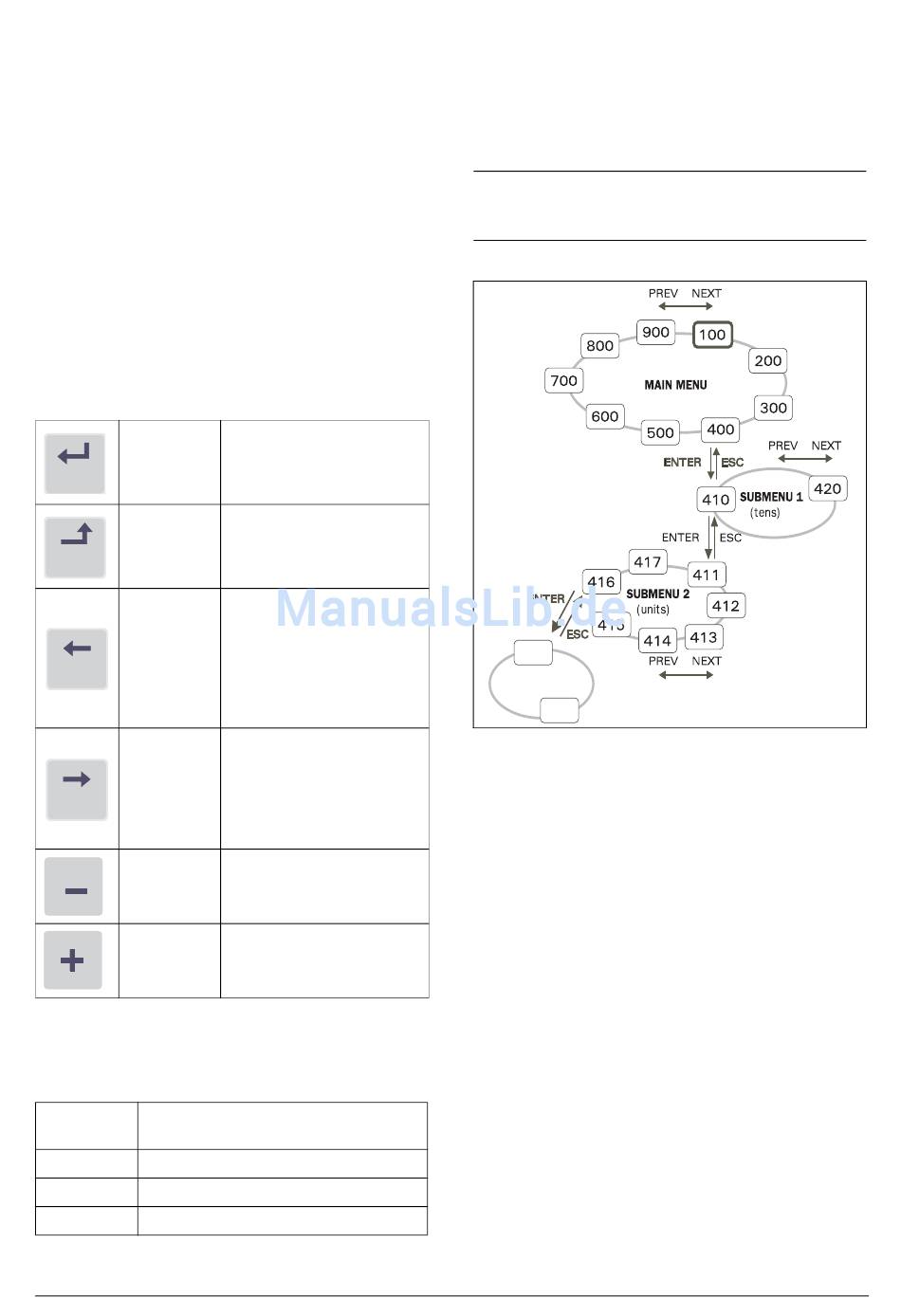

Tabelle 20 Funktionstasten
Taste ENTER:
ENTER
Taste
ESCAPE:
ESC
Taste
PREVIOUS:
PREV PREV
Taste NEXT:
NEXT NEXT
Taste -:
Taste +:
9.3 Die Menüstruktur
Die Menüstruktur besteht aus 4 Ebenen:
Hauptmenü
Die erste Ziffer in der Menünummer
1. Ebene
2. Ebene Die zweite Ziffer in der Menünummer
3. Ebene Die dritte Ziffer in der Menünummer
4. Ebene Die vierte Ziffer in der Menünummer
46 Steuerung über die Bedieneinheit
- Wechsel zur unteren
Menüebene
- veränderte Einstellung
bestätigen
- Wechsel zur höheren
Menüebene
- veränderte Einstellung
ignorieren
- Wechselt zum
vorhergehenden Menü
innerhalb der gleichen
Ebene
- Wechselt zur höher signifi-
kanteren Ziffer im Edit-
Modus
- Wechselt zum nächsten
Menü innerhalb der
gleichen Ebene
- Wechselt zur weniger signi-
fikanten Ziffer im Edit-
Modus
- verringert einen Wert
- wechselt eine Auswahl
- vergrößert einen Wert
- wechselt eine Auswahl
Diese Struktur wird konsequent beibehalten, unabhängig
von der Anzahl der Menüs pro Ebene.
So kann ein Menü z. B. nur 1 auswählbares Fenster besitzen
(Menü Einst/Anz SW [310]), oder es kann 17 auswählbare
Fenster haben (Menü Drehzahl [340]).
HINWEIS: Sind auf einer Ebene mehr als 10 Menüs vor-
handen, wird die Nummerierung in alphabetischer Rei-
henfolge fortgesetzt.
4161
4162
Abb. 56 Die Menüstruktur
