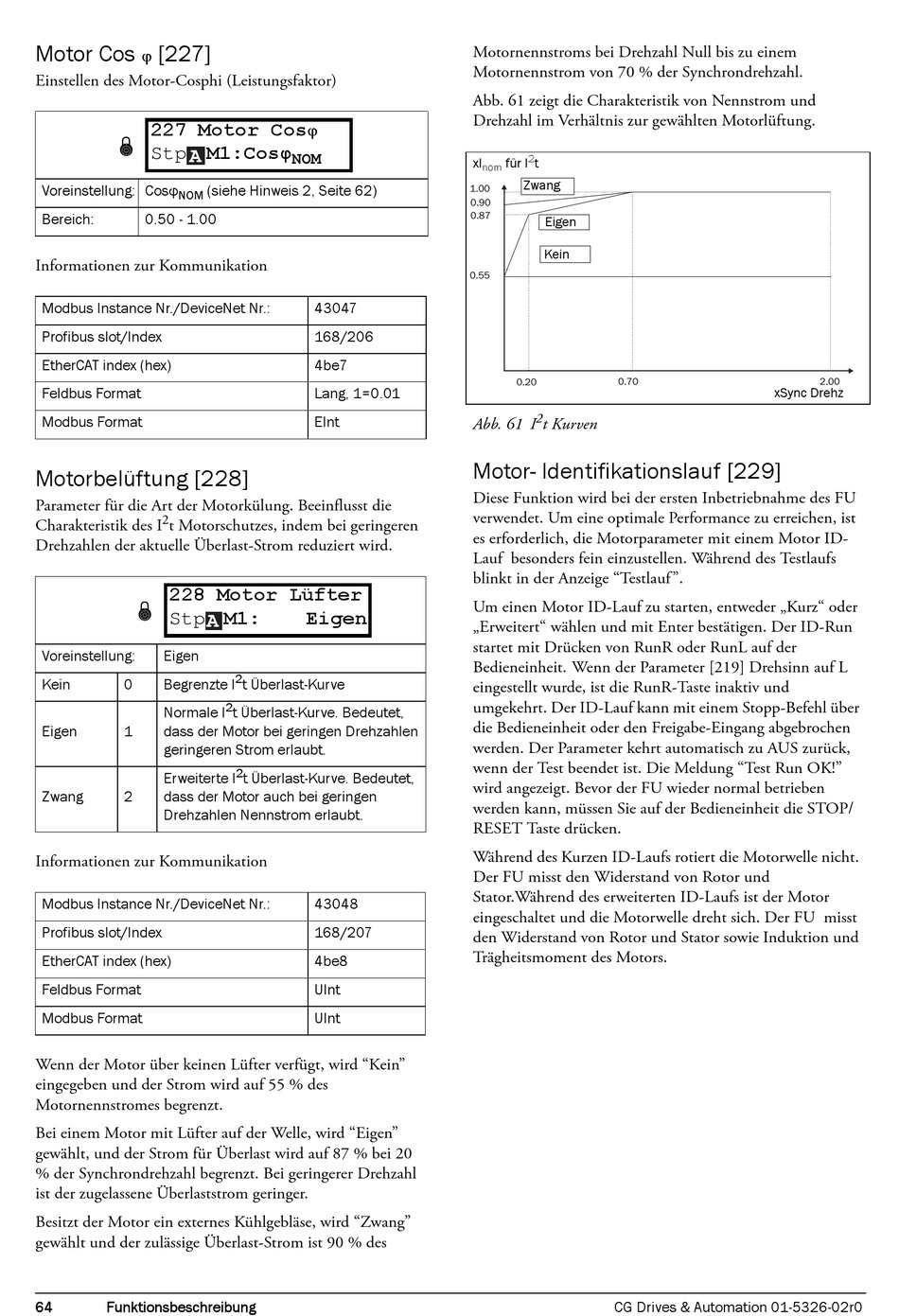

Motor Cos [227]

Einstellen des Motor-Cosphi (Leistungsfaktor)
227 Motor Cos
Stp M1:Cosφ
A
Voreinstellung: Cosφ
NOM
Bereich: 0.50 - 1.00
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus slot/Index
EtherCAT index (hex)
Feldbus Format
Modbus Format
Motorbelüftung [228]
Parameter für die Art der Motorkülung. Beeinflusst die
2
Charakteristik des I t Motorschutzes, indem bei geringeren
Drehzahlen der aktuelle Überlast-Strom reduziert wird.
228 Motor Lüfter
Stp M1:
Voreinstellung: Eigen
Kein 0 Begrenzte I
Normale I
Eigen 1 dass der Motor bei geringen Drehzahlen
geringeren Strom erlaubt.
Erweiterte I
Zwang 2 dass der Motor auch bei geringen
Drehzahlen Nennstrom erlaubt.
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus slot/Index
EtherCAT index (hex)
Feldbus Format
Modbus Format
Wenn der Motor über keinen Lüfter verfügt, wird "Kein"
eingegeben und der Strom wird auf 55 % des
Motornennstromes begrenzt.
Bei einem Motor mit Lüfter auf der Welle, wird "Eigen"
gewählt, und der Strom für Überlast wird auf 87 % bei 20
% der Synchrondrehzahl begrenzt. Bei geringerer Drehzahl
ist der zugelassene Überlaststrom geringer.
Besitzt der Motor ein externes Kühlgebläse, wird "Zwang"
gewählt und der zulässige Überlast-Strom ist 90 % des
64 Funktionsbeschreibung

NOM
(siehe Hinweis 2, Seite 62)
43047
168/206
4be7
Lang, 1=0.01
EInt
Eigen
A
2
t Überlast-Kurve
2
t Überlast-Kurve. Bedeutet,
2
t Überlast-Kurve. Bedeutet,
43048
168/207
4be8
UInt
UInt
Motornennstroms bei Drehzahl Null bis zu einem
Motornennstrom von 70 % der Synchrondrehzahl.
Abb. 61 zeigt die Charakteristik von Nennstrom und
Drehzahl im Verhältnis zur gewählten Motorlüftung.
2
xI für I t
nom
Zwang
1.00
0.90
0.87
Eigen
Kein
0.55
0.70
0.20
2
Abb. 61 I t Kurven
Motor- Identifikationslauf [229]
Diese Funktion wird bei der ersten Inbetriebnahme des FU
verwendet. Um eine optimale Performance zu erreichen, ist
es erforderlich, die Motorparameter mit einem Motor ID-
Lauf besonders fein einzustellen. Während des Testlaufs
blinkt in der Anzeige "Testlauf ".
Um einen Motor ID-Lauf zu starten, entweder „Kurz" oder
„Erweitert" wählen und mit Enter bestätigen. Der ID-Run
startet mit Drücken von RunR oder RunL auf der
Bedieneinheit. Wenn der Parameter [219] Drehsinn auf L
eingestellt wurde, ist die RunR-Taste inaktiv und
umgekehrt. Der ID-Lauf kann mit einem Stopp-Befehl über
die Bedieneinheit oder den Freigabe-Eingang abgebrochen
werden. Der Parameter kehrt automatisch zu AUS zurück,
wenn der Test beendet ist. Die Meldung "Test Run OK!"
wird angezeigt. Bevor der FU wieder normal betrieben
werden kann, müssen Sie auf der Bedieneinheit die STOP/
RESET Taste drücken.
Während des Kurzen ID-Laufs rotiert die Motorwelle nicht.
Der FU misst den Widerstand von Rotor und
Stator.Während des erweiterten ID-Laufs ist der Motor
eingeschaltet und die Motorwelle dreht sich. Der FU misst
den Widerstand von Rotor und Stator sowie Induktion und
Trägheitsmoment des Motors.
CG Drives & Automation 01-5326-02r0
2.00
xSync Drehz
