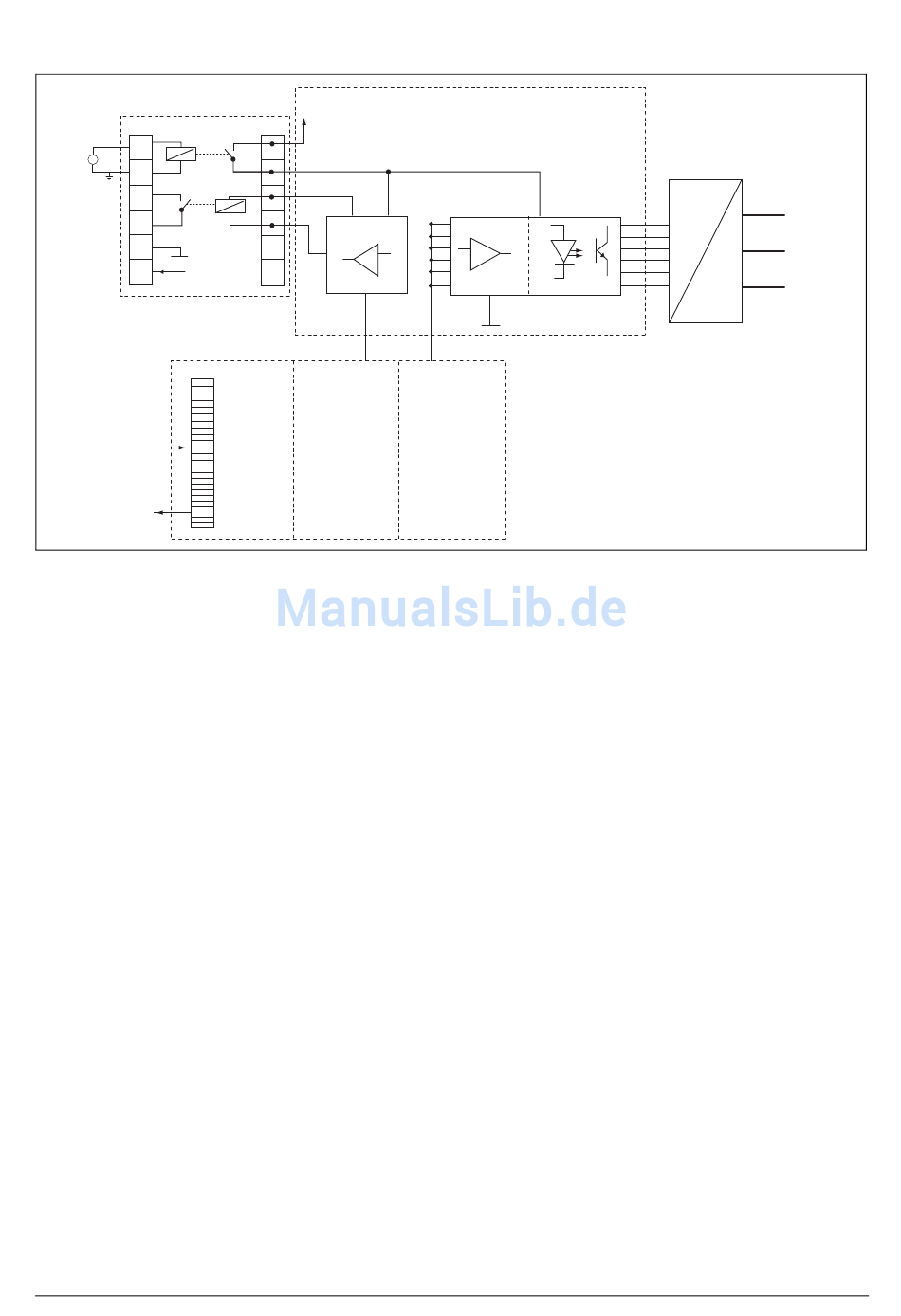

Abb. 122

13.12 Ausgangsdrosseln

Die separat gelieferten Ausgangsdrosseln werden für
abgeschirmte Motorkabel von mehr als 100 m Länge
empfohlen. Aufgrund der schnellen Umschaltung der
Motorspannung und der Kabelkapazität (Abschirmung
zwischen Leitungen und zwischen Leitungen und Erdung)
können mit langen Motorkabeln große Schaltströme erzeugt
werden. Ausgangsdrosseln verhindern, dass der
Frequenzumrichter einen Fehler auslöst, und sollten so nah
wie möglich am Frequenzumrichter installiert werden.
Weitere Informationen zur Auswahl von Filtern finden Sie
im Produktkatalog für Emotron VFX/FDU 2.0 .
13.13 Flüssigkeitskühlung
Frequenzumrichtermodule in den Baugrößen E - K und F69
- K69 sind mit Flüssigkeitskühlung verfügbar. Diese
Ausführungen sehen die Verbindung zu einem
Flüssigkeitskühlsystem vor, in der Regel Wärmetauscher des
Typs Flüssigkeit/Flüssigkeit oder Flüssigkeit/Luft. Der
Wärmetauscher ist nicht Teil der
Flüssigkeitskühlungsoption.
Geräte mit parallelen Leistungsmodulen (Rahmengröße
G - K69) werden mit einem Kühlverteiler für den Anschluss
des Kühlsystems geliefert. Die Umrichter sind mit
Gummischläuchen versehen, die mit dichten
Schnellkupplungen ausgestattet sind.
Die Flüssigkeitskühlungsoption wird in einem gesondertem
Handbuch beschrieben.
