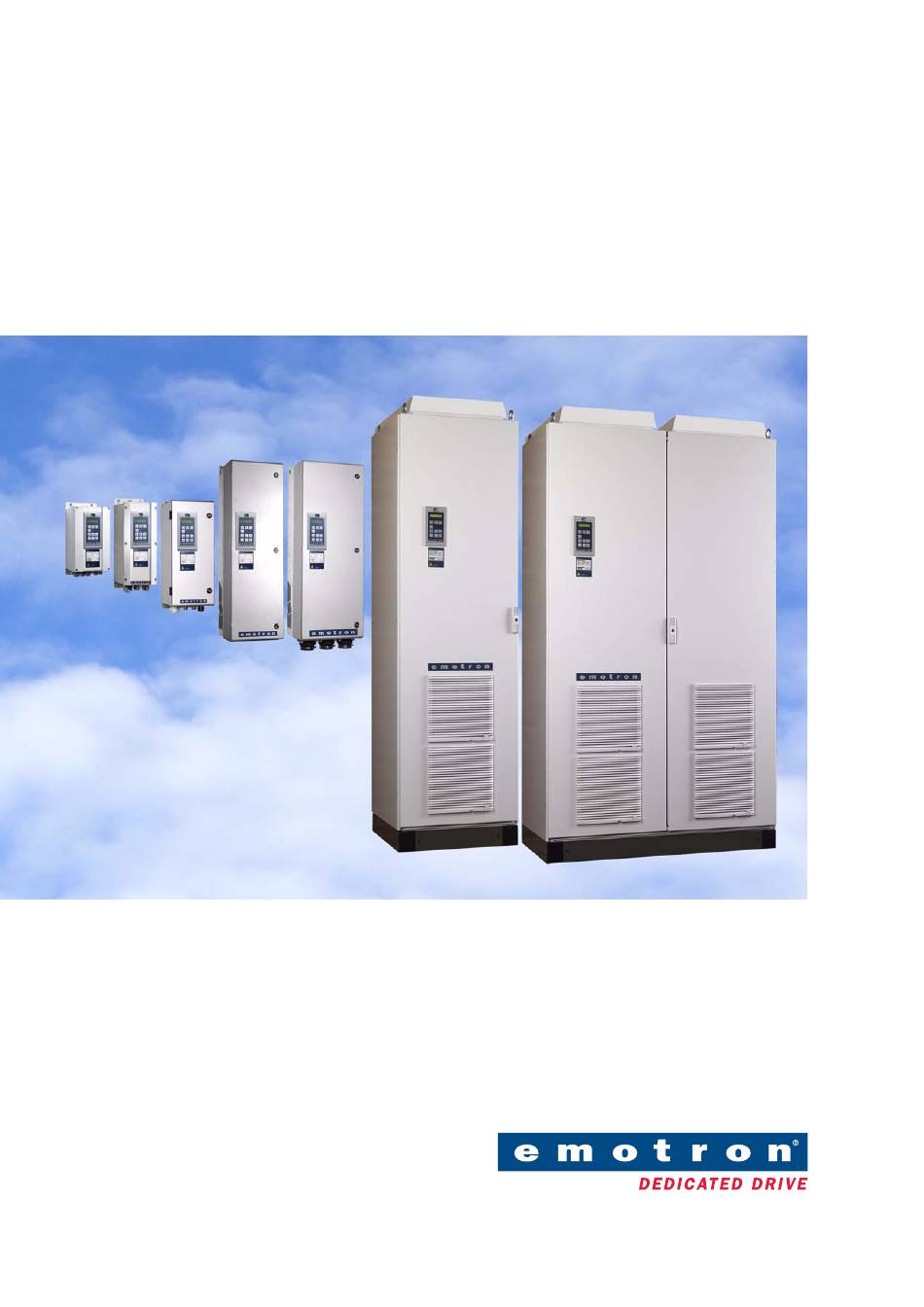

- Seite 1 Emotron FDU/VFX 2.0 Flüssigkeitskühlung Bedienungsanleitung Deutsch...
-
Seite 3: Inhaltsverzeichnis
Prozess und Ausrüstung ..........3 1.1.1 Schaltungselemente ..........3 Installation ............4 Installationsspezifikationen........4 Anschlüsse..............4 Lüfter................4 Durchflussbedingungen..........4 Berechnungsbeispiele ..........6 Kondensation ............. 7 Umrichterwartung ...........8 Flüssigkeit überprüfen..........8 Wartungsplan ............. 8 Montageanweisung.........8 Technische Spezifikationen......11 Spezifikation Trinkwasserqualität ....12 Emotron AB 01-4636-02r1... - Seite 4 Emotron AB 014636-02r1...
-
Seite 5: Allgemeine Informationen
Temperaturanzeige Pumpe Ventil Power Electronic Building Block (Leistungselektronik- PEBB Baueinheit) Die Flüssigkeitstemperatur wird indirekt mit hilfe eines internen Temperaturkreises im Frequenzumrichter gesteuert. Dieser schaltet den Umrichter aus, wenn die interne Tempe- ratur zu hoch ist. Emotron AB 01-4636-02r1 Allgemeine Informationen... -
Seite 6: Installation
Ethylenglykol im Vergleich zu Wasser muss ebenfalls gen. Ausführlichere Informationen entnehmen Sie kompensiert werden. Die kombinierte Kompensation für Abschnitt 4. die verringerte spezifische Wärme und den erhöhten Druck- verlust kann für eine 30%-ige Mischung bei bis zu 100% Installation Emotron AB 01-4636-02r1... - Seite 7 Seite 6 zu finden. die verwendete Wasser-Glykol-Mischung zu einer Flüssig- keit mit einer niedrigeren spezifischen Wärme und einer höheren Viskosität führt. Diese Eigenschaften setzen das Kühlverhalten herab. Emotron kann unverbindliche Daten anbieten, um Berechnungen mit verschiedenen Glykol-Was- ser-Mischungsverhältnissen durchzuführen. ------ Fluss(T,n...
-
Seite 8: Berechnungsbeispiele
Es empfiehlt sich ebenfalls, den Gesamtdurchfluss zu erhö- führt zu folgendem Ergebnis hen. Durch die Verringerung von T erhöht sich der Durch- fluss. Durchfluss = 6,0 l/min Beispiel 3 = 1,4 Bar korektes = 50,0°C 3 PEBB´s, VFX/FDU 48-600 System Installation Emotron AB 01-4636-02r1... -
Seite 9: Kondensation
Werden diese Bedingungen nicht erfüllt, ergreifen Sie Maß- nahmen, um die Zimmertemperatur und bzw. oder relative Luftfeuchtigkeit zu verringern oder die Temperatur der Kühlflüssigkeit zu erhöhen. Beachten Sie, dass bei einem Anstieg der Kühlflüssig- keitstemperatur die Leistung des Umrichters sinken kann. Emotron AB 01-4636-02r1 Installation... -
Seite 10: Umrichterwartung
• Kontrollieren Sie die Kühlkörpertemperatur im Menü [71A]. Ein höherer Wert als normal kann auf Kühlprob- leme hindeuten. Der Nennwert darf maximal 70°C betragen. • Überprüfen Sie die Schnellkupplungen auf Lecks. Mel- den Sie Abweichungen an Emotron. Umrichterwartung Emotron AB 01-4636-02r1... - Seite 11 1. Der Mengenteiler kann mit 4 M5x30-Bolzen oben auf dem Schaltschrank montiert werden. 2. Es sind vier Löcher sind für Größe H (69) oder sechs Löcher für Größe I (69) Buchse M40x1,5 vorgesehen. Die Buchsen führen die Schläuche durch die obere Abdeckung des Schaltschranks. Emotron AB 01-4636-02r1 Montageanweisung...
- Seite 12 Grund gekennzeichnete Schlauch muss an die mit OUT auf rotem Grund gekennzeichnete Stelle angeschlos- sen werden. Abb. 9 Mengenteiler und Schläuche, Frontansicht Achten Sie stets darauf, die Beschränkungen des Flüssig- keitskühlsystems einzuhalten, siehe Abschnitt 5.und Abschnitt 6. Montageanweisung Emotron AB 01-4636-02r1...
-
Seite 13: Technische Spezifikationen
Cortec VpCI-647 Ferrofos 8500 • Geschlossenes Schleifensystem Cortec VpCI-649 Ferrolix 335 • Wasser-Inhibitor-Mischung: Je nach Mischungsverhält- nis von Glykol und Wasser sowie Systemtyp (offen, geschlossen) empfiehlt es sich, mit dem Inhibitorliefe- ranten die exakten Werte abzugleichen. Emotron AB 01-4636-02r1 Technische Spezifikationen... -
Seite 14: Spezifikation Trinkwasserqualität
<50 Nitrate und Nitrite mg/dm <10 mg/dm <7 Ammoniak mg/dm <5 Eisen, Fe mg/dm Mangan mg/dm Leitfähigkeit μS/cm <400 Abdampfrückstände mg/dm <500 Kaliumpermanganatverbrauch mg/dm <25 Schwebstoffe mg/dm <3 Maximale Partikelgröße μm <100 Gelöste Stoffe <340 Spezifikation Trinkwasserqualität Emotron AB 01-4636-02r1... - Seite 16 Emotron AB, Mörsaregatan 12, SE-250 24 Helsingborg, Schweden Tel.: +46 42 16 99 00, Fax: +46 42 16 99 49 E-Mail: info@emotron.se Internet: www.emotron.com...
