Emotron VFX 2.0 Betriebsanleitung Seite 15

128,5
178

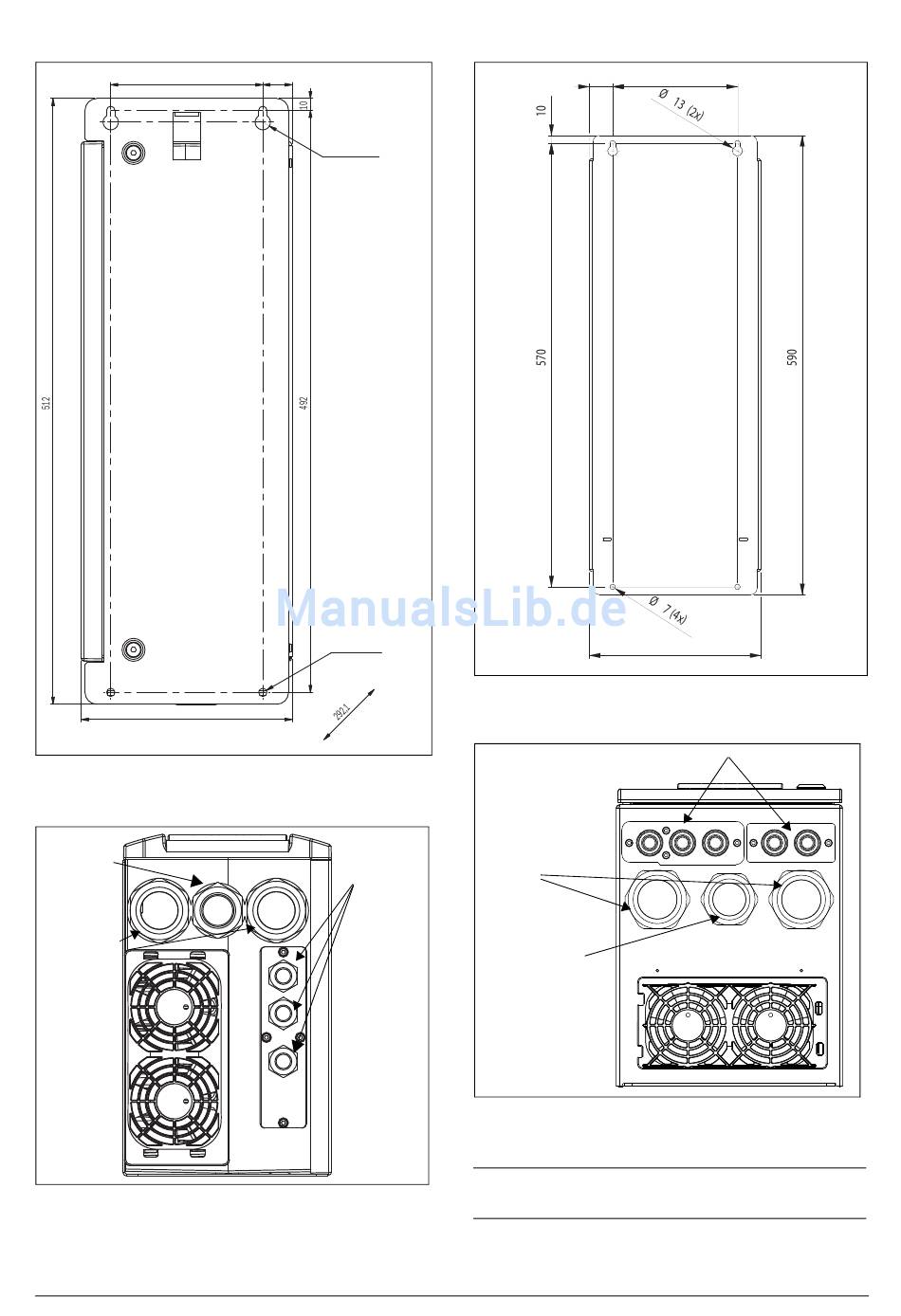

Fig. 8 VFX48/52: Modell 026 - 046 (C)
Verschraubung
M25 (026-031)
M32 (037-046)
Verschraubungen
M32 (026-031)
M40 (037-046)
Fig. 9 VFX48/52: 026 - 046 (C), einschließlich
Kabelanschluss für Netz, Motor und Kommunikation
CG Drives & Automation 01-5326-02r0
24,8
Ø 13 (2x)
Ø 7 (4x)
Verschraubungen
M20
30
Fig. 10 VFX48/52: Modell 061- 074 (D)
Verschraubungen
M50
Verschraubungen
M40
Fig. 11 VFX48/52: Modell 061- 074 (D) einschließlich
Kabelanschluss für Netz, Motor und Kommunikation.
NOTE: Verschraubungen für Baugröße B, C und D sind
optional erhältlich.
160
220
Verschraubungen
M20
Montage 9
