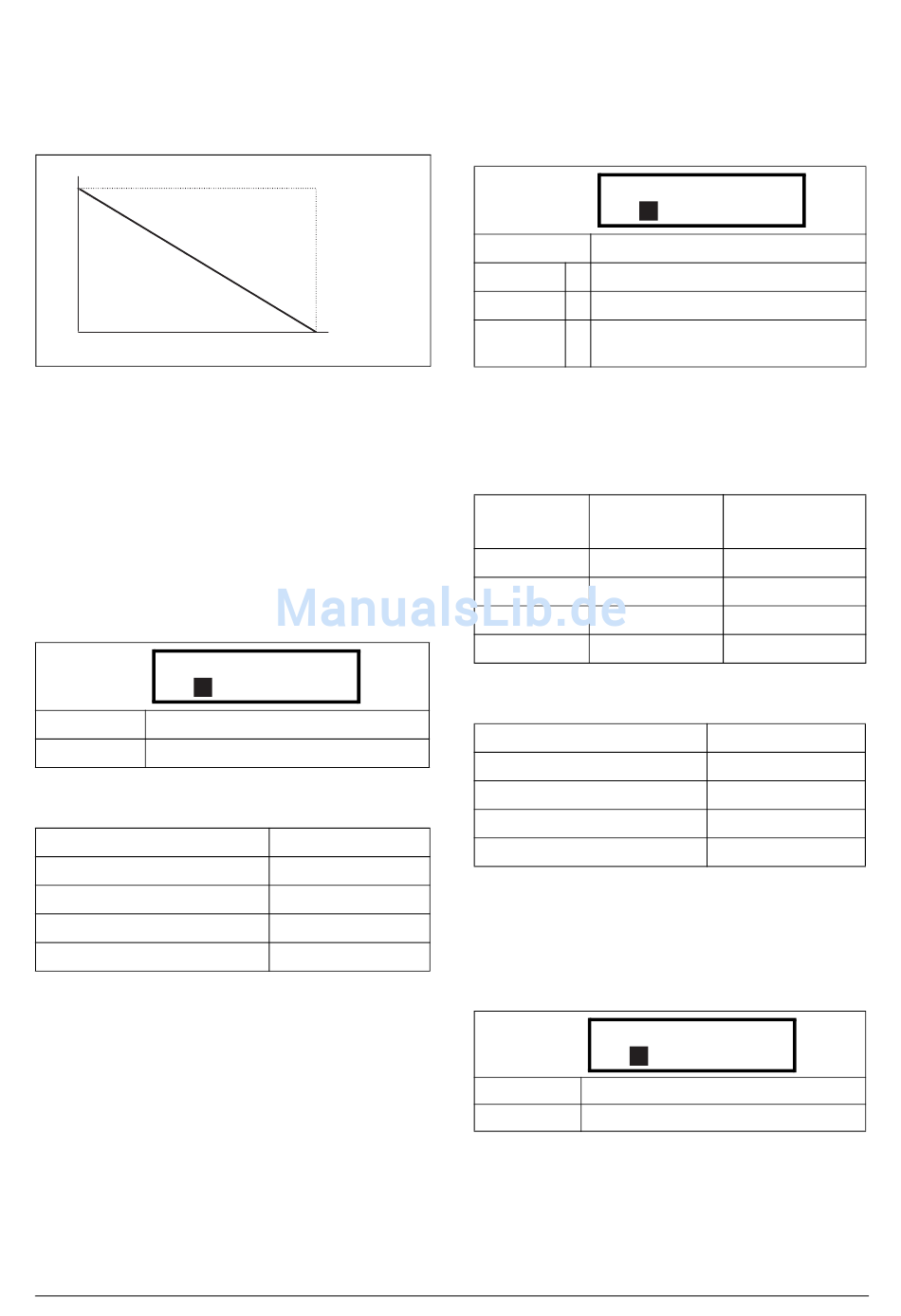

Sonderfunktion: Invertiertes Sollwertsignal
Wenn am Analogeingang der minimale Wert höher als der
maximale Wert ist, wird der Eingang als invertierter Sollwert
arbeiten, siehe Abb. 95.
n
100 %
0
Abb. 95 Invertierter Sollwert
Analogeingang 1 Bipolar [5133]
Das Menü wird automatisch bei der Wahl von Anw Bipol
mA oder V angezeigt. Das Fenster zeigt je nach der gesetzten
Funktion automatisch mA oder V an. Der Bereich wird
durch die Angabe des positiven maximalen Werts
angegeben, der negative Wert wird automatisch angepasst.
Nur sichtbar, wenn [512] = Anw Bipol mA oder V. Die
Eingänge RunR und RunL müssen aktiv sein und Rotation,
[219], muss auf „R+L" eingestellt sein, damit die Bipolar
Funktion am analogen Ausgang betrieben werden
5133 AnIn1 Bipol
A
Stp
Voreinstellung: 10.00 V/20.00 mA
Bereich: 0,0–20,0 mA, 0,00–10,00 V
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43205
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
CG Drives & Automation 01-5326-02r0
Invertieren
AnIn Min >
AnIn Max
Soll
1 0 V
(NG_06-F25)
kann.
10.00V/20.00mA
169/109
4c85
Long
EInt
Analogeingang 1 Minimumfunktion [5134]
Mit der Minimumfunktion des Analogeingangs wird der
physikalische Wert auf die gewählte Prozess-Einheit skaliert.
Die Voreinstellung ist abhängig von der bei den
Analogeingängen [511] gewählten Funktion.
5134 AnIn1 FcMin
A
Stp
Voreinstellung: Min
Minimum 0 Minimalwert
Max 1 Maximalwert
Benutzer
2 Benutzerwert in Menü [5135 ] definieren.
definiert
Tabelle 24 zeigt die korrespondierenden Werte für die
Auswahl von Min und Max in Abhängigkeit von der
gewählten Analogeingangsfunktion [511].
Tabelle 24
Analogein-
gangsfunktion
Drehzahl Min Drehzahl [341] Max Drehzahl [343]
Drehmoment 0%
Prozess Soll Prozess Min [324]
Prozesswert Prozess Min [324]
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43206
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Analogeingang 1 Minimumwert [5135]
Mit dieser Analogeingangsfunktion wird ein
benutzerdefinierter Wert für das Signal eingegeben. Nur
sichtbar, wenn "Definierung" im Menü [5134] gewählt
wurde.
5135 AnIn1 VaMin
A
Stp
Voreinstellung: 0.000
Bereich: -10000.000–10000.000
Min Max
Max Drehmom [351]
Prozess Max [325]
Prozess Max [325]
169/110
4c86
UInt
UInt
0,000
