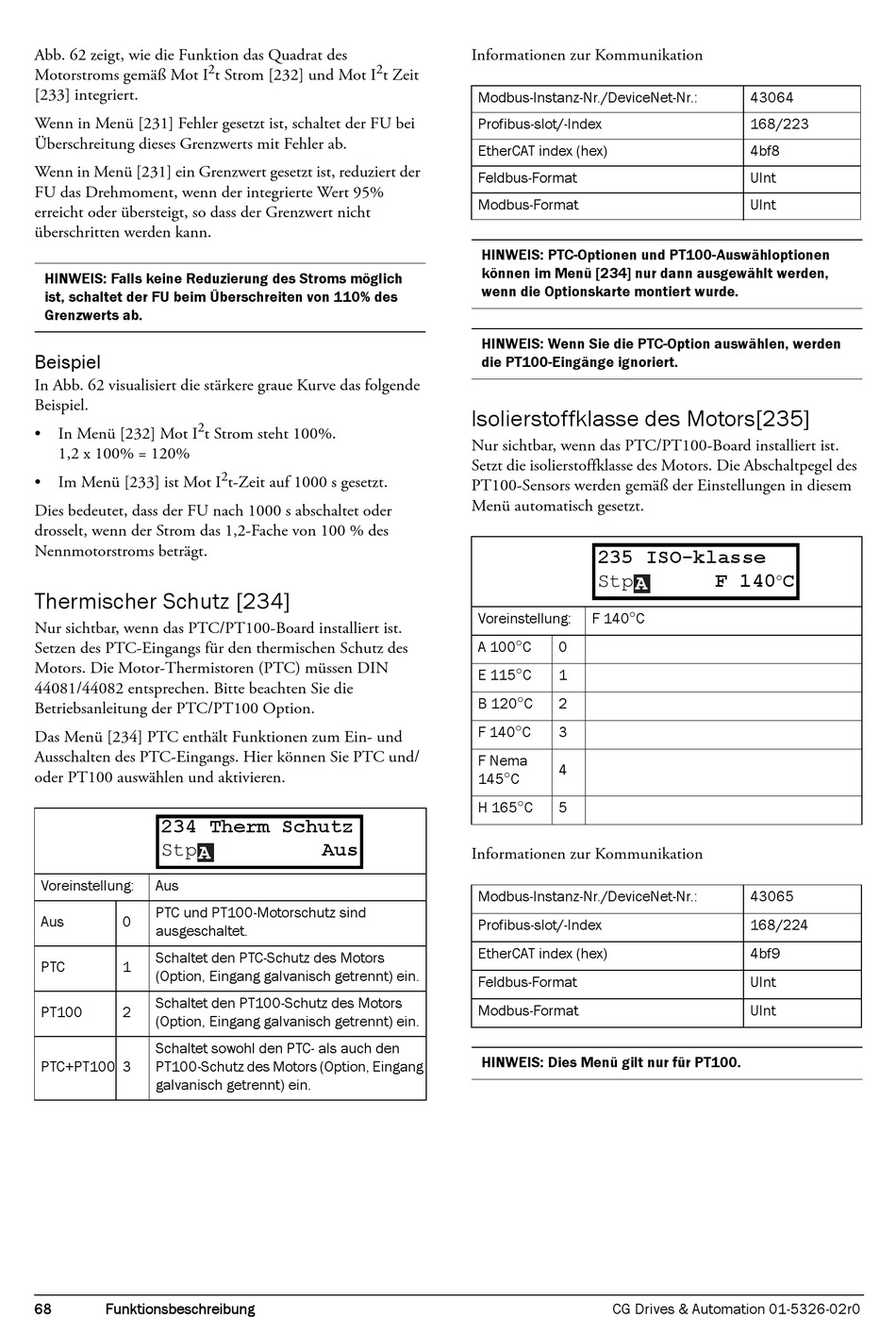

Abb. 62 zeigt, wie die Funktion das Quadrat des
Motorstroms gemäß Mot I
[233] integriert.
Wenn in Menü [231] Fehler gesetzt ist, schaltet der FU bei
Überschreitung dieses Grenzwerts mit Fehler ab.
Wenn in Menü [231] ein Grenzwert gesetzt ist, reduziert der
FU das Drehmoment, wenn der integrierte Wert 95%
erreicht oder übersteigt, so dass der Grenzwert nicht
überschritten werden kann.
HINWEIS: Falls keine Reduzierung des Stroms möglich
ist, schaltet der FU beim Überschreiten von 110% des
Grenzwerts ab.
Beispiel
In Abb. 62 visualisiert die stärkere graue Kurve das folgende
Beispiel.
2
• In Menü [232] Mot I
1,2 x 100% = 120%
• Im Menü [233] ist Mot I
Dies bedeutet, dass der FU nach 1000 s abschaltet oder
drosselt, wenn der Strom das 1,2-Fache von 100 % des
Nennmotorstroms beträgt.

Thermischer Schutz [234]

Nur sichtbar, wenn das PTC/PT100-Board installiert ist.
Setzen des PTC-Eingangs für den thermischen Schutz des
Motors. Die Motor-Thermistoren (PTC) müssen DIN
44081/44082 entsprechen. Bitte beachten Sie die
Betriebsanleitung der PTC/PT100 Option.
Das Menü [234] PTC enthält Funktionen zum Ein- und
Ausschalten des PTC-Eingangs. Hier können Sie PTC und/
oder PT100 auswählen und aktivieren.
234 Therm Schutz
A
Stp
Voreinstellung:
Aus
PTC und PT100-Motorschutz sind
Aus
0
ausgeschaltet.
Schaltet den PTC-Schutz des Motors
PTC
1
(Option, Eingang galvanisch getrennt) ein.
Schaltet den PT100-Schutz des Motors
PT100
2
(Option, Eingang galvanisch getrennt) ein.
Schaltet sowohl den PTC- als auch den
PTC+PT100 3
PT100-Schutz des Motors (Option, Eingang
galvanisch getrennt) ein.
68
Funktionsbeschreibung
2
t Strom [232] und Mot I
t Strom steht 100%.
2
t-Zeit auf 1000 s gesetzt.
Aus
Informationen zur Kommunikation
2
t Zeit
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
HINWEIS: PTC-Optionen und PT100-Auswähloptionen
können im Menü [234] nur dann ausgewählt werden,
wenn die Optionskarte montiert wurde.
HINWEIS: Wenn Sie die PTC-Option auswählen, werden
die PT100-Eingänge ignoriert.
Isolierstoffklasse des Motors[235]
Nur sichtbar, wenn das PTC/PT100-Board installiert ist.
Setzt die isolierstoffklasse des Motors. Die Abschaltpegel des
PT100-Sensors werden gemäß der Einstellungen in diesem
Menü automatisch gesetzt.
Voreinstellung:
A 100
C
E 115
C
B 120
C
F 140
C
F Nema
145
C
H 165
C
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
HINWEIS: Dies Menü gilt nur für PT100.
235 ISO-klasse
F 140
A
Stp
F 140
C
0
1
2
3
4
5
CG Drives & Automation 01-5326-02r0
43064
168/223
4bf8
UInt
UInt
C
43065
168/224
4bf9
UInt
UInt
