2.3 Montage des Schalt-
schranks
2.3.1 Kühlung
Falls der Frequenzumrichter in einem Schaltschrank instal-
liert wird, ist der von den Kühllüftern gelieferte Luftstrom
zu berücksichtigen.
Tabelle 4 Luftstrom Kühllüfter
Baugröße VFX Modell
B 003 - 018
C 026 – 031
C 037 - 046
D 061 - 074
E 090 - 175
F 210 - 250
F69 090 - 175
G 300 - 375
H 430 - 500
H69 210 - 375
I 600 - 750
I69 430 - 500
J 860 - 1K0
J69 600 - 650
K 1K2 - 1K5
K69 750 - 1K0
HINWEIS: Für die Modells 860 bis 1K5 muss die
genannte Luftstrommenge gleichmäßig auf beide
Schaltschränke verteilt werden.
CG Drives & Automation 01-5326-02r0
3
Luftstrom [m /Stunde]
75
120
170
170
510
800
1020
1600
2400
3200
4800
2.3.2 Empfohlener Freiraum vor dem
Schrank
Alle schrankmontierten Frequenzumrichter sind in Module
aufgeteilt, die sogenannten PEBBs. Diese PEBBs können für
einen Austausch ausgeklappt werden. Um künftig ein PEBB
entfernen zu können, empfehlen wir,
einen Freiraum von 1,30 Meter vor dem Schrank einzuhal-
ten, siehe Abb. 14.

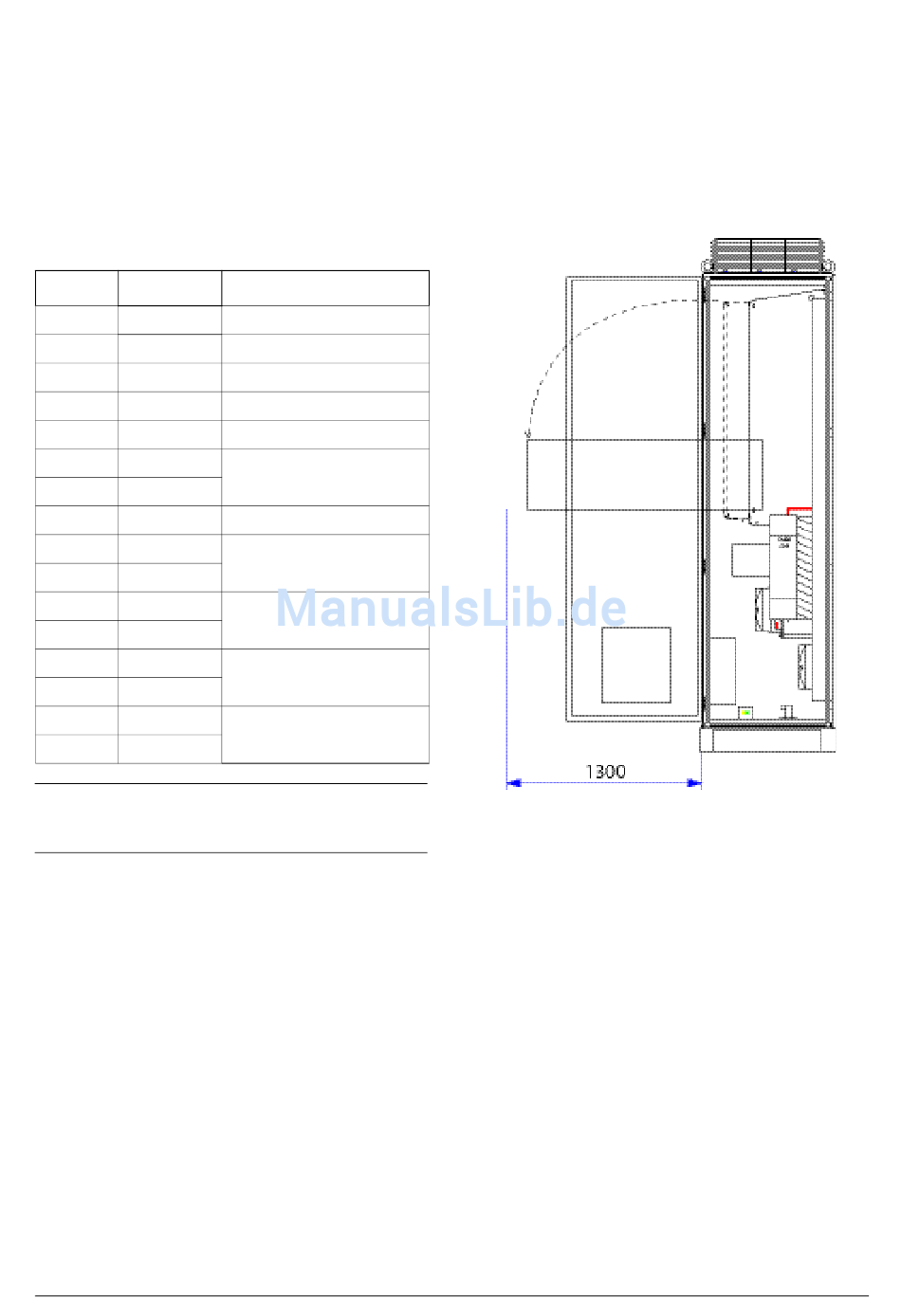

Fig. 14 Empfohlener Freiraum vor dem schrankmontierten
Frequenzumrichter
Montage 11
