3.

Installation

Die Beschreibung der Installation in diesem Kapitel
entspricht den EMV-Normen und der Maschinenrichtlinie.
Kabeltyp und Abschirmung gemäß den
EMV-Anforderungen für den Einsatzort des FU wählen.
3.1

Vor der Installation

Lesen Sie die folgende Checkliste, und bereiten Sie sich
entsprechend Ihrer Anwendung vor.
• Lokale Steuerung oder Fernsteuerung.
• Lange Motorkabel (>100 m), siehe Kapitel§ Lange
Motorkabel, zeite 16.
• Parallelbetrieb von Motoren, siehe Menü [213]Seite 57.

• Funktionen

• Passende FU-Größe proportional zum Motor / zur
Anwendung
• Separat gelieferte Optionen sind gemäß den Hinweisen
in den jeweiligen Betriebsanleitungen zu montieren.
Falls der FU vor dem Anschluss zwischengelagert werden
muss, sind die Umweltbedingungen gemäß den Hinweisen
in den Technischen Daten zu beachten. Wurde der FU vor
der Installation in einem kalten Raum gelagert, kann sich
durch Kondensation Feuchtigkeit bilden. Warten Sie, bis ein
Temperaturausgleich stattgefunden hat und jede sichtbare
Feuchtigkeit verdunstet ist, bevor Sie den FU an
Netzspannung anschließen.
3.2 Kabelanschlüsse für
003 bis 074
3.2.1

Netzkabel

Die Dimensionen der Netz- und Motorkabel müssen den
jeweiligen örtlichen Bestimmungen entsprechen. Das Kabel
muss in der Lage sein, den FU-Eingangsstrom zu
verarbeiten.
Empfehlungen für die Auswahl der Leis-
tungskabel
• Um die EMV-Anforderungen zu erfüllen, sind keine
abgeschirmten Hauptkabel erforderlich.
• Hitzebeständige Kabel verwenden, + 60C oder höher.
• Kabel und Sicherungen sind entsprechend lokaler
Vorschriften an den Nennausgangsstrom des Motors
anzupassen. Siehe Tabelle 48, Seite 201.
CG Drives & Automation 01-5326-02r0
• Der Querschnitt von PE-Leitern für Kabelgröße < 16
mm2 muss dem verwendeten Phasenleiter entsprechen.
Bei Kabelgrößen über 16 mm2, aber nicht über 35 mm2
muss der Querschnitt des PE-Leiters mindestens 16
mm2 betragen. Bei Kabeln >35 mm2 muss der
Querschnitt des PE-Leiters mindestens 50 % des
verwendeten Phasenleiters betragen.
Wenn der PE-Leiter in dem verwendeten Kabeltyp nicht
den oben genannten Querschnittsanforderungen
entspricht, muss zur Erfüllung dieser Anforderungen ein
separater PE-Leiter verwendet werden
• Der PE-Anschluss gemäß Abb. 22 ist nur bei lackierter
Montageplatte erforderlich. Sämtliche
Frequenzumrichter haben eine unlackierte Rückseite
und sind daher für die Montage an eine unlackierte
Montageplatte geeignet.
Schließen Sie die Netzkabel gemäß Abb. 19 oder 20 an. Der
Frequenzumrichter verfügt standardmäßig über einen
integrierten EMV-Netzfilter, der Kategorie C3 für die zweite
Umgebung entspricht.
L3
L1 L2
PE

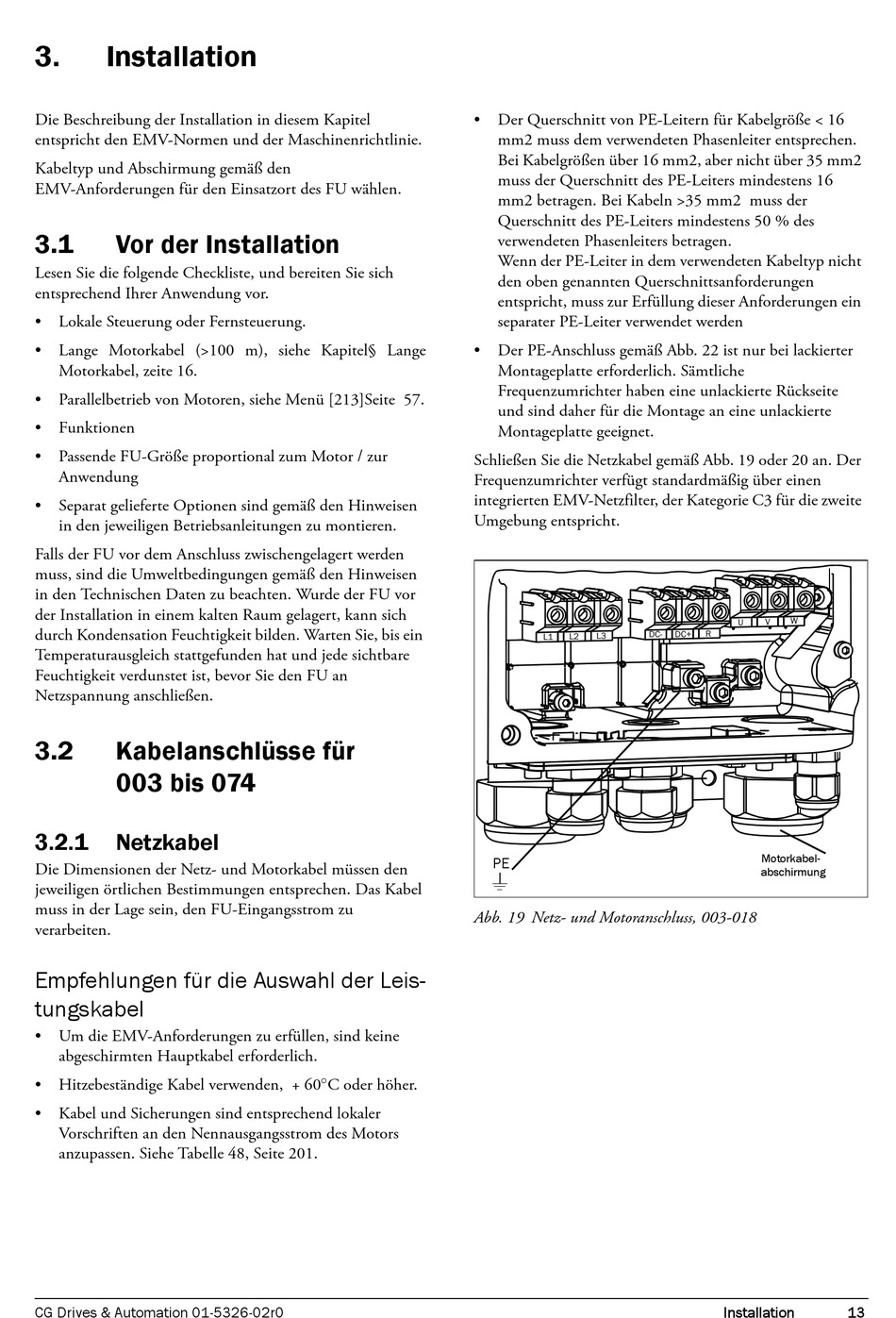

Abb. 19 Netz- und Motoranschluss, 003-018
W
V
U
DC- DC+ R
Motorkabel-
abschirmung
Installation 13
