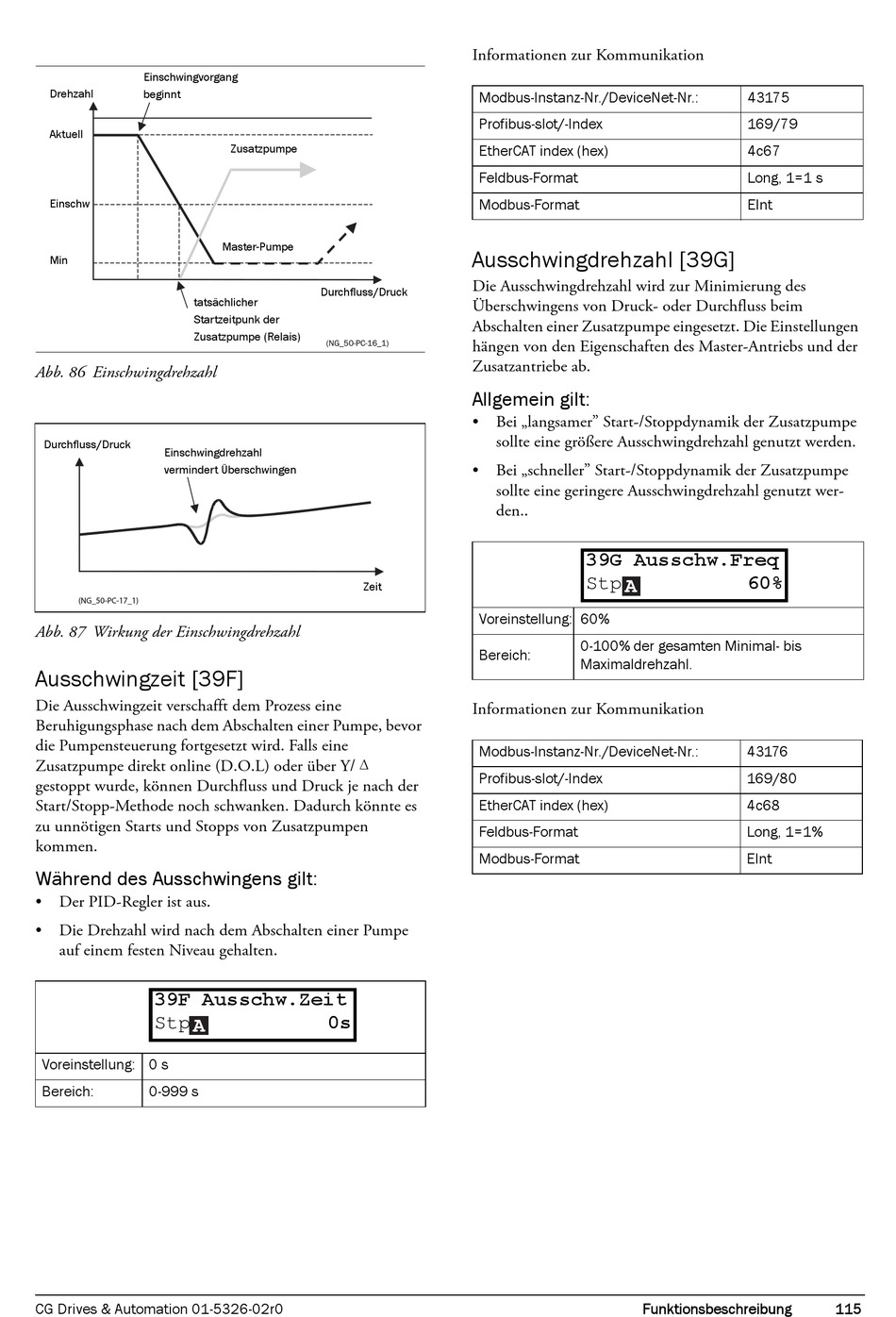

Während Des Ausschwingens Gilt - Emotron VFX 2.0 Betriebsanleitung

Einschwingvorgang
Drehzahl beginnt
Aktuell
Einschw
Min
tatsächlicher
Startzeitpunk der
Zusatzpumpe (Relais)
Abb. 86 Einschwingdrehzahl
Durchfluss/Druck
Einschwingdrehzahl
vermindert Überschwingen
(NG_50-PC-17_1)
Abb. 87 Wirkung der Einschwingdrehzahl
Ausschwingzeit [39F]
Die Ausschwingzeit verschafft dem Prozess eine
Beruhigungsphase nach dem Abschalten einer Pumpe, bevor
die Pumpensteuerung fortgesetzt wird. Falls eine
Zusatzpumpe direkt online (D.O.L) oder über Y/
gestoppt wurde, können Durchfluss und Druck je nach der
Start/Stopp-Methode noch schwanken. Dadurch könnte es
zu unnötigen Starts und Stopps von Zusatzpumpen
kommen.
Während des Ausschwingens gilt:
• Der PID-Regler ist aus.
• Die Drehzahl wird nach dem Abschalten einer Pumpe
auf einem festen Niveau gehalten.
39F Ausschw.Zeit
A
Stp
Voreinstellung: 0 s
Bereich: 0-999 s
CG Drives & Automation 01-5326-02r0
Zusatzpumpe
Master-Pumpe
Durchfluss/Druck
(NG_50-PC-16_1)
Zeit

0s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Ausschwingdrehzahl [39G]
Die Ausschwingdrehzahl wird zur Minimierung des
Überschwingens von Druck- oder Durchfluss beim
Abschalten einer Zusatzpumpe eingesetzt. Die Einstellungen
hängen von den Eigenschaften des Master-Antriebs und der
Zusatzantriebe ab.
Allgemein gilt:
• Bei „langsamer" Start-/Stoppdynamik der Zusatzpumpe
sollte eine größere Ausschwingdrehzahl genutzt werden.
• Bei „schneller" Start-/Stoppdynamik der Zusatzpumpe
sollte eine geringere Ausschwingdrehzahl genutzt wer-
den..
39G Ausschw.Freq
A
Stp
Voreinstellung: 60%
0-100% der gesamten Minimal- bis
Bereich:
Maximaldrehzahl.
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
43175
169/79
4c67
Long, 1=1 s
EInt
60%
43176
169/80
4c68
Long, 1=1%
EInt
Funktionsbeschreibung 115
