4.5 Anschließen der Steuersi-
gnale
4.5.1

Kabel

Die Klemmen der Steuersignale der Steuerplatine eignen
sich für flexible Leitungen bis 1,5 mm
2
Leitungen bis 2,5 mm .

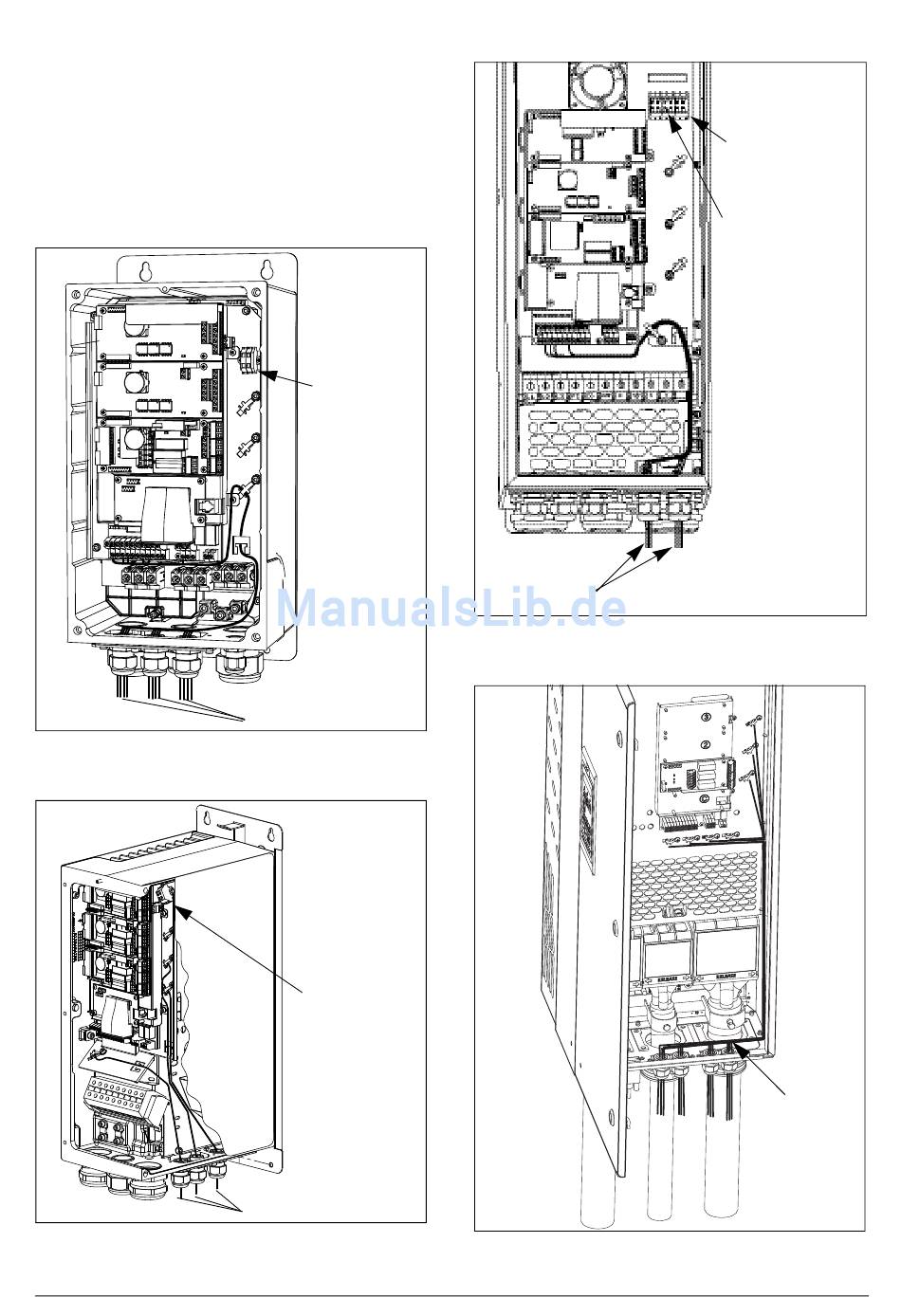

Fig. 32 Anschluss der Steuersignale 003 bis 018
Abb. 33 Anschluss der Steuersignale 026 bis 046
24 Steueranschlüsse
2
und für starre
Klemme 78 und 79
zum Anschluss der
Motor PTC-Option
Steuersignale
Klemme 78 und 79
zum Anschluss der
Motor PTC-Option
Steuersignale
Steuersignale
Abb. 34 Anschluss der Steuersignale 061 bis 074
Abb. 35 Anschluss der Steuersignale 090 bis 250
CG Drives & Automation 01-5326-02r0
Klemme 78 und 79
zum Anschluss der
Motor PTC-Option
Klemme A- und B+
zum Anschluss der
externen Spannungs-
sorgung (Option)
Steuersignale
