Prozess-
Sollwert
Prozess-
PID
-
Prozess-
Istwert

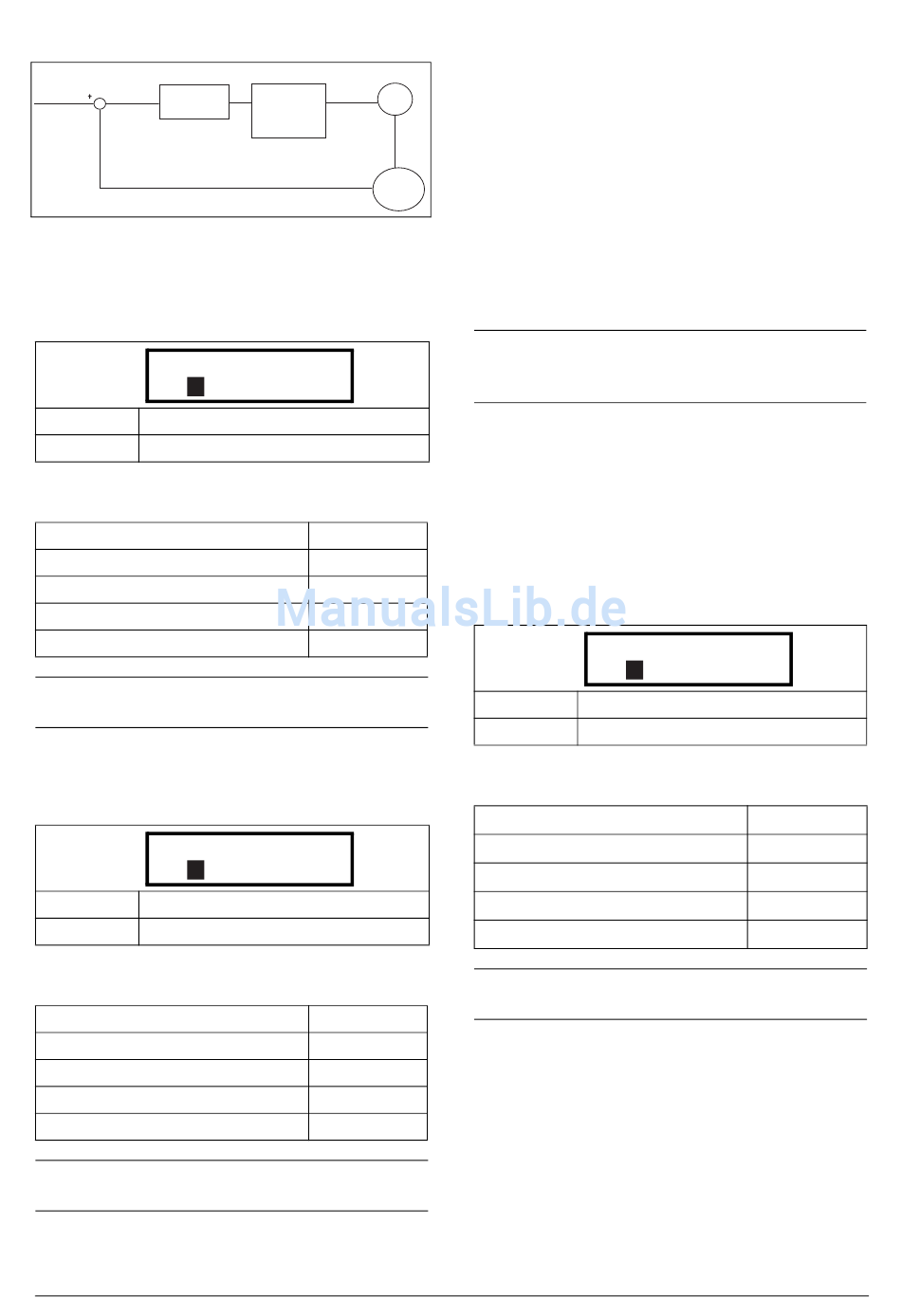

Abb. 78 PID-Regler mit geschlossenenem Regelkreis
PID I-Anteil [384]
Setzen der Integrationszeit des PID-Reglers.
384PID I-Anteil
A
Stp
Voreinstellung: 1,00 s
Bereich: 0,01-300 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
HINWEIS: Das Menü ist nicht sichtbar, wenn PID-Regler
= Aus ist.
PID D-Anteil [385]
Setzen der Differenzierungszeit des PID-Reglers.
385 PID D-Anteil
A
Stp
Voreinstellung: 0,00 s
Bereich: 0,00-30 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
HINWEIS: Das Menü ist nicht sichtbar, wenn PID-Regler
= Aus ist.
106 Funktionsbeschreibung
FU
M
Prozess
1,00s
43157
169/61
4c55
Long, 1=0,01 s
EInt
0,00s
43158
169/62
4c56
Long, 1=0,01 s
EInt
PID Stand-by Modus
Diese Funktion wird über eine Verzögerung und eine sepa-
rate Aufweck-Toleranz gesteuert. Mit dieser Funktion kann
der FU in den "Stand-by Modus" versetzt werden, wenn der
Prozesswert den eingestellten Punkt erreicht und der Motor
für eine in [386] eingestellte Zeit mit minimaler Drehzahl
läuft. Im Stand-by Modus wird der Energieverbrauch auf ein
Minimum reduziert. Sobald der Istwert des Prozesses unter
die in [387] eingestellte Toleranz fällt, wacht der FU autom-
atisch auf und der normale PID Betrieb wird fortgesetzt,
siehe Beispiele.
PID Stand-by Modus bei geringerer als
der minimalen Drehzahl [386]
Wenn die PID Ausgabe geringer oder gleich der minimalen
Drehzahl für die eingestellte Verzögerungszeit ist, geht der
FU in den Stand-by Modus über..
386 PID<MinSpd
A
Stp
Voreinstellung: Aus
Bereich: Aus, 0.01 –3600 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
HINWEIS: Menü [386] hat eine höhere Priorität als Menü
[342].
CG Drives & Automation 01-5326-02r0
Aus
43371
170/20
4d2b
Long, 1=0.01 s
EInt
