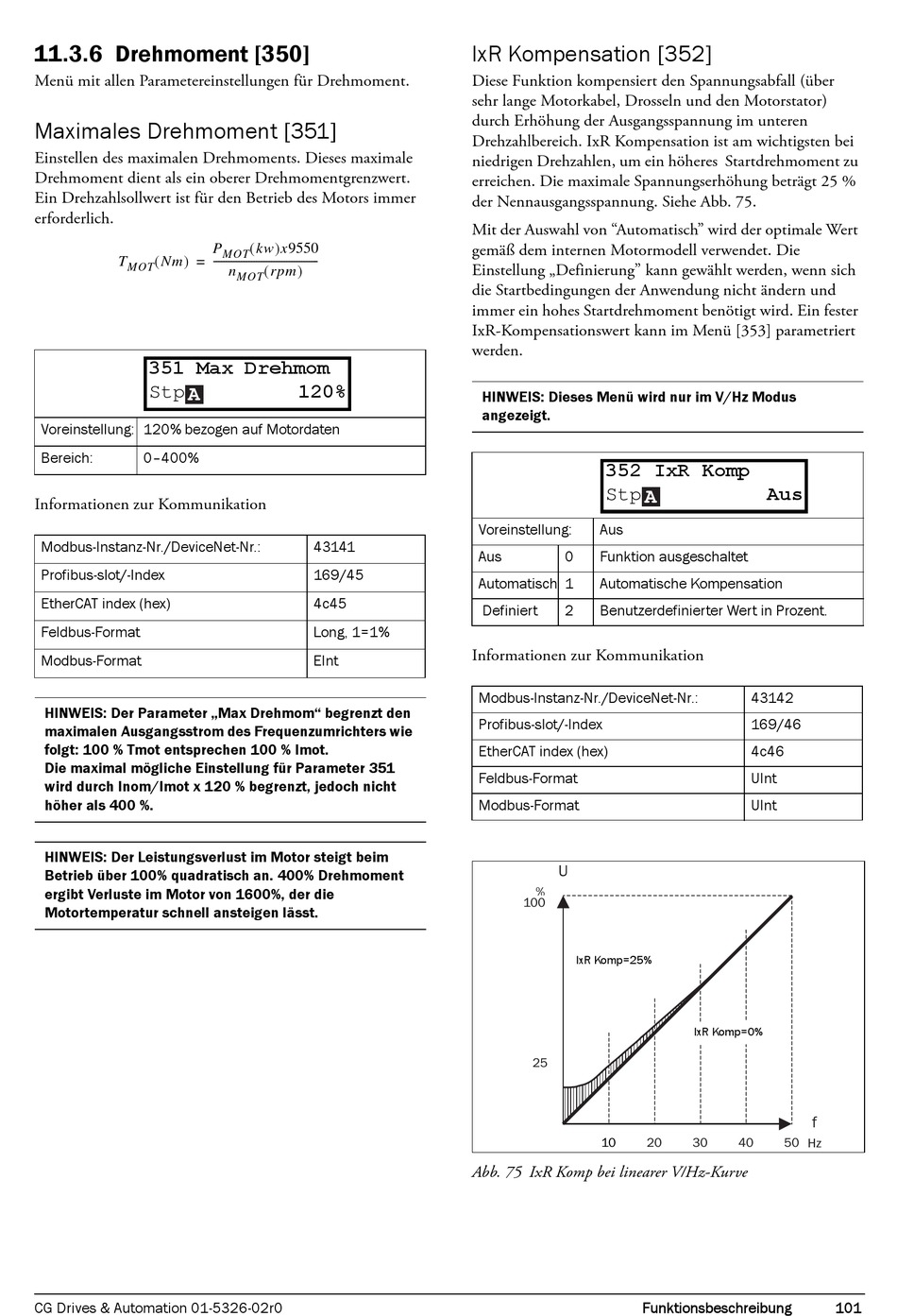

11.3.6 Drehmoment [350]

Menü mit allen Parametereinstellungen für Drehmoment.
Maximales Drehmoment [351]
Einstellen des maximalen Drehmoments. Dieses maximale
Drehmoment dient als ein oberer Drehmomentgrenzwert.
Ein Drehzahlsollwert ist für den Betrieb des Motors immer
erforderlich.
 
T Nm =
MOT
351 Max Drehmom
A
Stp
Voreinstellung: 120% bezogen auf Motordaten
Bereich: 0–400%
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
HINWEIS: Der Parameter „Max Drehmom" begrenzt den
maximalen Ausgangsstrom des Frequenzumrichters wie
folgt: 100 % Tmot entsprechen 100 % Imot.
Die maximal mögliche Einstellung für Parameter 351
wird durch Inom/Imot x 120 % begrenzt, jedoch nicht
höher als 400 %.
HINWEIS: Der Leistungsverlust im Motor steigt beim
Betrieb über 100% quadratisch an. 400% Drehmoment
ergibt Verluste im Motor von 1600%, der die
Motortemperatur schnell ansteigen lässt.
CG Drives & Automation 01-5326-02r0
 x9550
P kw
MOT
----------------------------------------- -
 
n rpm
MOT
120%
43141
169/45
4c45
Long, 1=1%
EInt
IxR Kompensation [352]
Diese Funktion kompensiert den Spannungsabfall (über
sehr lange Motorkabel, Drosseln und den Motorstator)
durch Erhöhung der Ausgangsspannung im unteren
Drehzahlbereich. IxR Kompensation ist am wichtigsten bei
niedrigen Drehzahlen, um ein höheres Startdrehmoment zu
erreichen. Die maximale Spannungserhöhung beträgt 25 %
der Nennausgangsspannung. Siehe Abb. 75.
Mit der Auswahl von "Automatisch" wird der optimale Wert
gemäß dem internen Motormodell verwendet. Die
Einstellung „Definierung" kann gewählt werden, wenn sich
die Startbedingungen der Anwendung nicht ändern und
immer ein hohes Startdrehmoment benötigt wird. Ein fester
IxR-Kompensationswert kann im Menü [353] parametriert
werden.
HINWEIS: Dieses Menü wird nur im V/Hz Modus
angezeigt.
352 IxR Komp
Stp
Voreinstellung: Aus
Aus 0 Funktion ausgeschaltet
Automatisch 1 Automatische Kompensation
Definiert 2 Benutzerdefinierter Wert in Prozent.
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
U
%
100
IxR Komp=25%
25
10
Abb. 75 IxR Komp bei linearer V/Hz-Kurve
Aus
A
43142
169/46
4c46
UInt
UInt
IxR Komp=0%
f
20 30 40 50 Hz
