9.2.5 Die Toggle- und Loc/Rem-
Taste
Diese Taste hat zwei Funktionen:
Umschaltung und Wechsel zwischen Vorort-
und Fernsteuerung.
LOC/
REM
Drücken Sie die Taste 1 s, um die
Umschaltfunktion zu nutzen.
Halten Sie die Umschalttaste länger als 5 s gedrückt, um
zwischen Vorort- und Fernsteuerung zu wechseln. Dabei
gelten die Einstellungen unter [2171] und [2172].
Wird der Wert eines Menüs bearbeitet, hat diese Taste die
Funktion "Vorzeichen ändern". Siehe Abschitt 9.5, Seite 47.

Togglefunktion

Mit der Togglefunktion kann sehr einfach zwischen
ausgewählten Menüs in einer Schleife geschaltet werden. Die
Schleife kann aus maximal zehn Menüs bestehen. Als
Voreinstellung beinhaltet die für einen Schnell-Setup
erforderlichen Menüs. Mit der Togglefunktionsschleife kann
ein Schnell-Menü für die wichtigsten Parameter einer
bestimmten Anwendung erstellt werden.
HINWEIS: Die Toggletaste darf nicht länger als fünf
Sekunden gedrückt gehalten werden, ohne dass die +, -
oder Esc Tasten gedrückt werden, da sonst die Loc/
Rem-Funktion dieser Taste eingeschaltet wird, siehe
Menü [217].
Ein Menü zur Togglefunktionsschleife hinzufü-
gen
1. Das Menü aufrufen, das hinzugefügt werden soll.
2. Toggletaste drücken und halten und gleichzeitig die +
Taste drücken.
Ein Menü aus der Togglefunktionsschleife ent-
fernen
1. Das Menü mit der Toggletaste aufrufen, das entfernt
werden soll.
2. Toggletaste drücken und halten und gleichzeitig die -
Taste drücken.
Alle Menüs aus der Togglefunktionsschleife
entfernen
1. Toggletaste drücken und halten und gleichzeitig die Esc-
Taste drücken.
2. Mit Enter-Taste bestätigen.

Vorgabe Togglefunktionsschleife

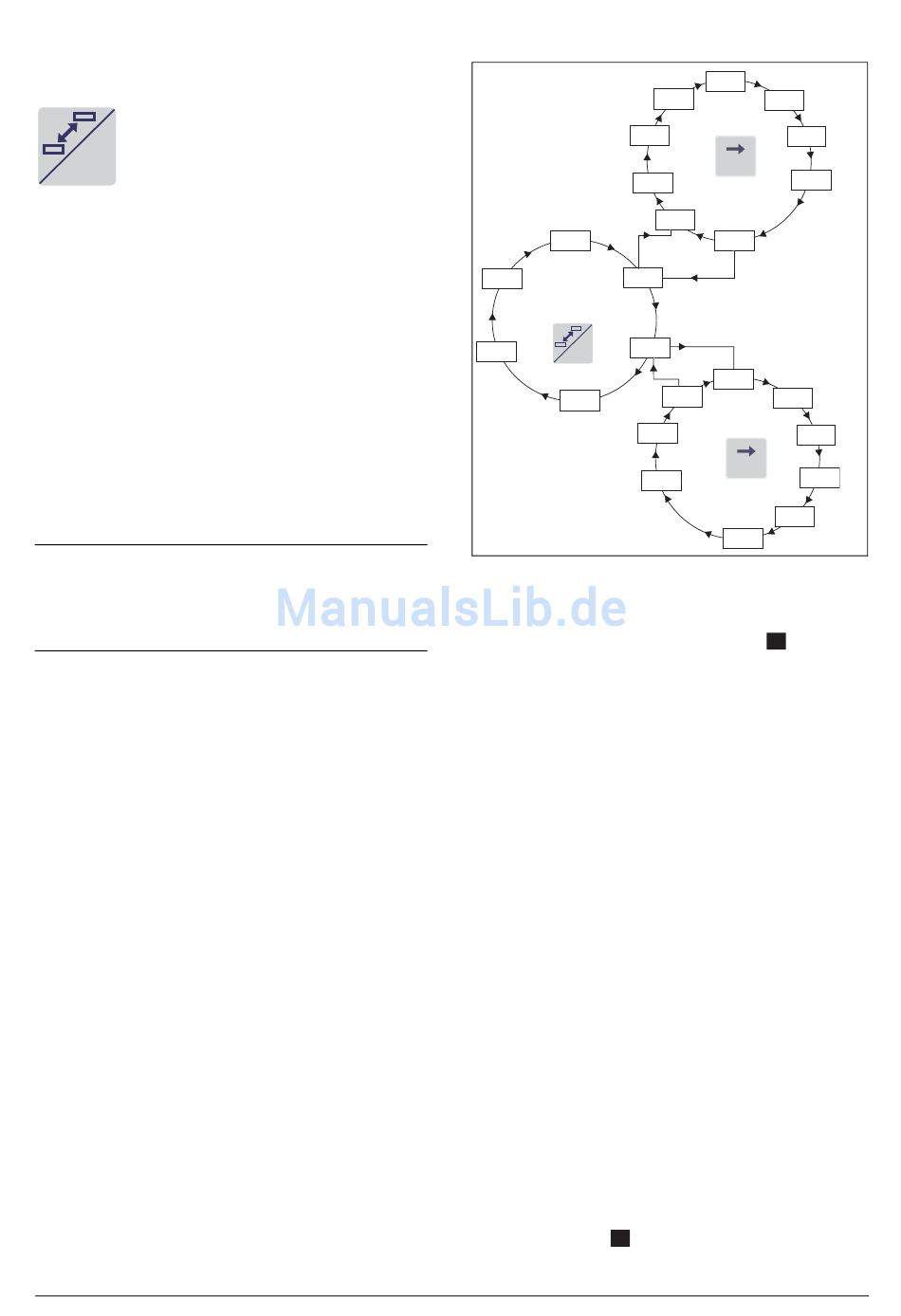

Abb. 55 zeigt die standardmäßige Toggle-Funktionsschleife
an. Diese Schleife beinhaltet die notwendigen vor dem Start
einzustellenden Menüs. Toggletaste drücken, um das Menü
[211] zu öffnen, dann mit der Taste Next die Untermenüs
[212] bis [21A] öffnen und die Parameter eingeben. Wenn
die Toggletaste erneut gedrückt wird, wird Menü [221]
angezeigt.
CG Drives & Automation 01-5326-02r0
213
100
211
511
Toggleschleife
221
411
LOC/
REM
331
Abb. 55 Vorgabe Togglefunktionsschleife
Anzeige der Menüs in der Toggleschleife
Die Menüs in der Toggleschleife werden mit
gekennzeichnet und im Bereich B im Display angezeigt.
Vorort-/Fernsteuer-Funktion
Die Loc/Rem-Funktion dieser Taste ist in der Voreinstellung
deaktiviert. Die Funktion wird in Menü [2171] und/oder
[2172] aktiviert.
Mit dieser Funktion kann der Frequenzumformer zwischen
Steuerung über Bedieneinheit und Steuerung über
Klemmleiste umgeschaltet werden. Die Funktion Vorort-/
Fern kann auch über DigIn umgeschalten werden, siehe
Menü Digitaleingänge [520].
Wechsel des Steuermodus
1. Die Loc/Rem-Taste für fünf Sekunden gedrückt halten,
bis Lokal? oder Fern? angezeigt wird.
2. Mit Enter-Taste bestätigen.
3. Mit der Taste Esc kann der Vorgang abgebrochen wer-
den.
Modus Lokal (Vor-Ort-Betrieb)
Der Vorort-Modus wird nur für kurzfristigen Betrieb
eingesetzt. Bei einem Wechsel in den Vorort-Betrieb wird
der Frequenzumrichter gemäß dem definierten
Betriensmodus gesteuert, entsprechend [2171] und [2172].
Der aktuelle Status des FU wird nicht verändert, d. h. die
Run/Stopp-Bedingungen und die aktuelle Drehzahl bleiben
genau gleich. Wenn der FU auf Vorort-Betrieb eingestellt
L
ist, zeigt das Display im Bereich B der Anzeige.
Steuerung über die Bedieneinheit
Untermenüs
NEXT
212
222
Untermenüs
NEXT
238
