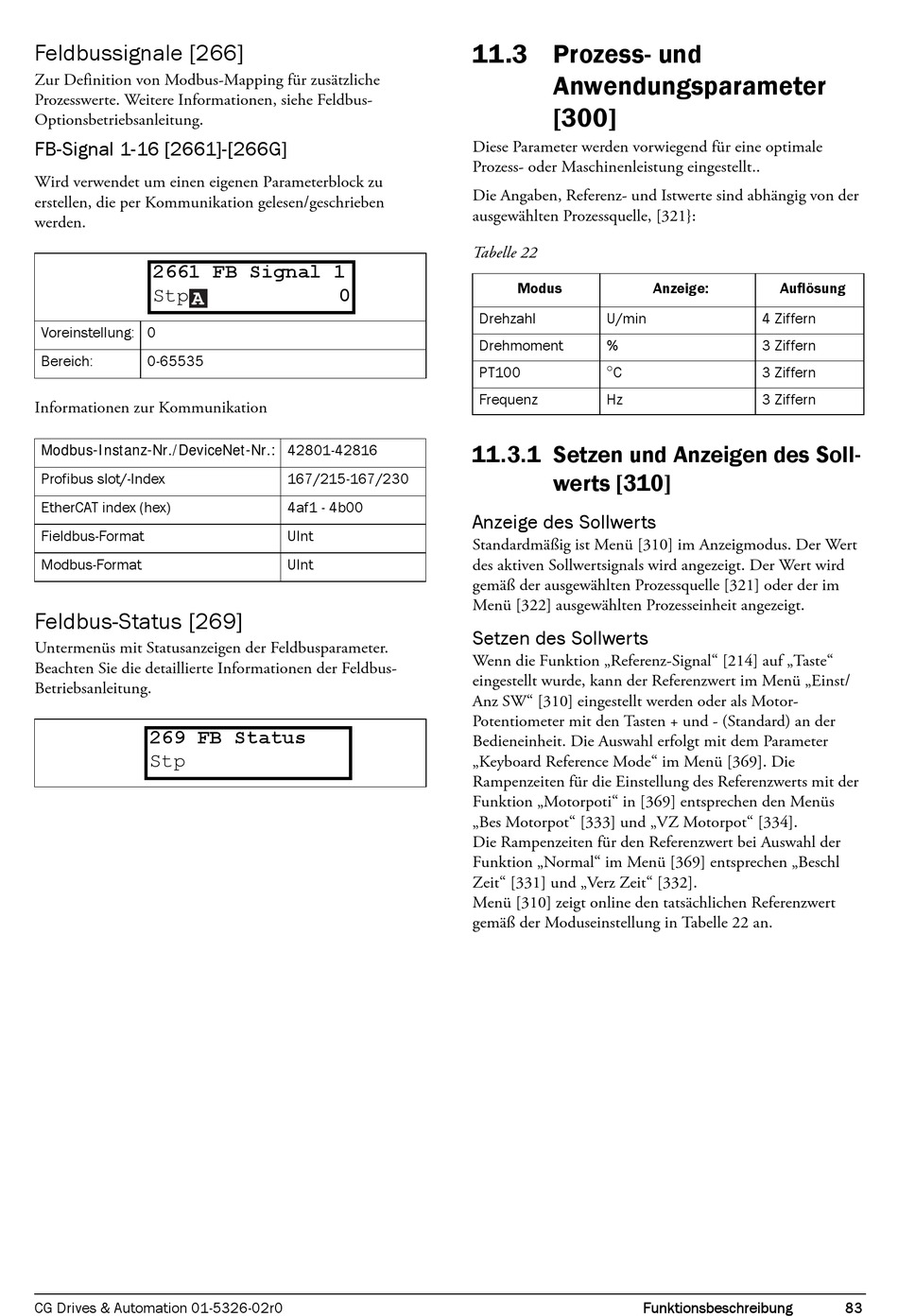

Feldbussignale [266]
Zur Definition von Modbus-Mapping für zusätzliche
Prozesswerte. Weitere Informationen, siehe Feldbus-
Optionsbetriebsanleitung.
FB-Signal 1-16 [2661]-[266G]
Wird verwendet um einen eigenen Parameterblock zu
erstellen, die per Kommunikation gelesen/geschrieben
werden.
2661 FB Signal 1
A
Stp
Voreinstellung: 0
Bereich: 0-65535
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 42801-42816
Profibus slot/-Index
EtherCAT index (hex)
Fieldbus-Format
Modbus-Format
Feldbus-Status [269]
Untermenüs mit Statusanzeigen der Feldbusparameter.
Beachten Sie die detaillierte Informationen der Feldbus-
Betriebsanleitung.
269 FB Status
Stp
CG Drives & Automation 01-5326-02r0
0
167/215-167/230
4af1 - 4b00
UInt
UInt
11.3 Prozess- und
Anwendungsparameter
[300]
Diese Parameter werden vorwiegend für eine optimale
Prozess- oder Maschinenleistung eingestellt..
Die Angaben, Referenz- und Istwerte sind abhängig von der
ausgewählten Prozessquelle, [321}:
Tabelle 22
Modus
Drehzahl U/min
Drehmoment %

PT100 C
Frequenz Hz
11.3.1 Setzen und Anzeigen des Soll-
werts [310]
Anzeige des Sollwerts
Standardmäßig ist Menü [310] im Anzeigmodus. Der Wert
des aktiven Sollwertsignals wird angezeigt. Der Wert wird
gemäß der ausgewählten Prozessquelle [321] oder der im
Menü [322] ausgewählten Prozesseinheit angezeigt.
Setzen des Sollwerts
Wenn die Funktion „Referenz-Signal" [214] auf „Taste"
eingestellt wurde, kann der Referenzwert im Menü „Einst/
Anz SW" [310] eingestellt werden oder als Motor-
Potentiometer mit den Tasten + und - (Standard) an der
Bedieneinheit. Die Auswahl erfolgt mit dem Parameter
„Keyboard Reference Mode" im Menü [369]. Die
Rampenzeiten für die Einstellung des Referenzwerts mit der
Funktion „Motorpoti" in [369] entsprechen den Menüs
„Bes Motorpot" [333] und „VZ Motorpot" [334].
Die Rampenzeiten für den Referenzwert bei Auswahl der
Funktion „Normal" im Menü [369] entsprechen „Beschl
Zeit" [331] und „Verz Zeit" [332].
Menü [310] zeigt online den tatsächlichen Referenzwert
gemäß der Moduseinstellung in Tabelle 22 an.
Anzeige: Auflösung
4 Ziffern
3 Ziffern
3 Ziffern
3 Ziffern
Funktionsbeschreibung 83
