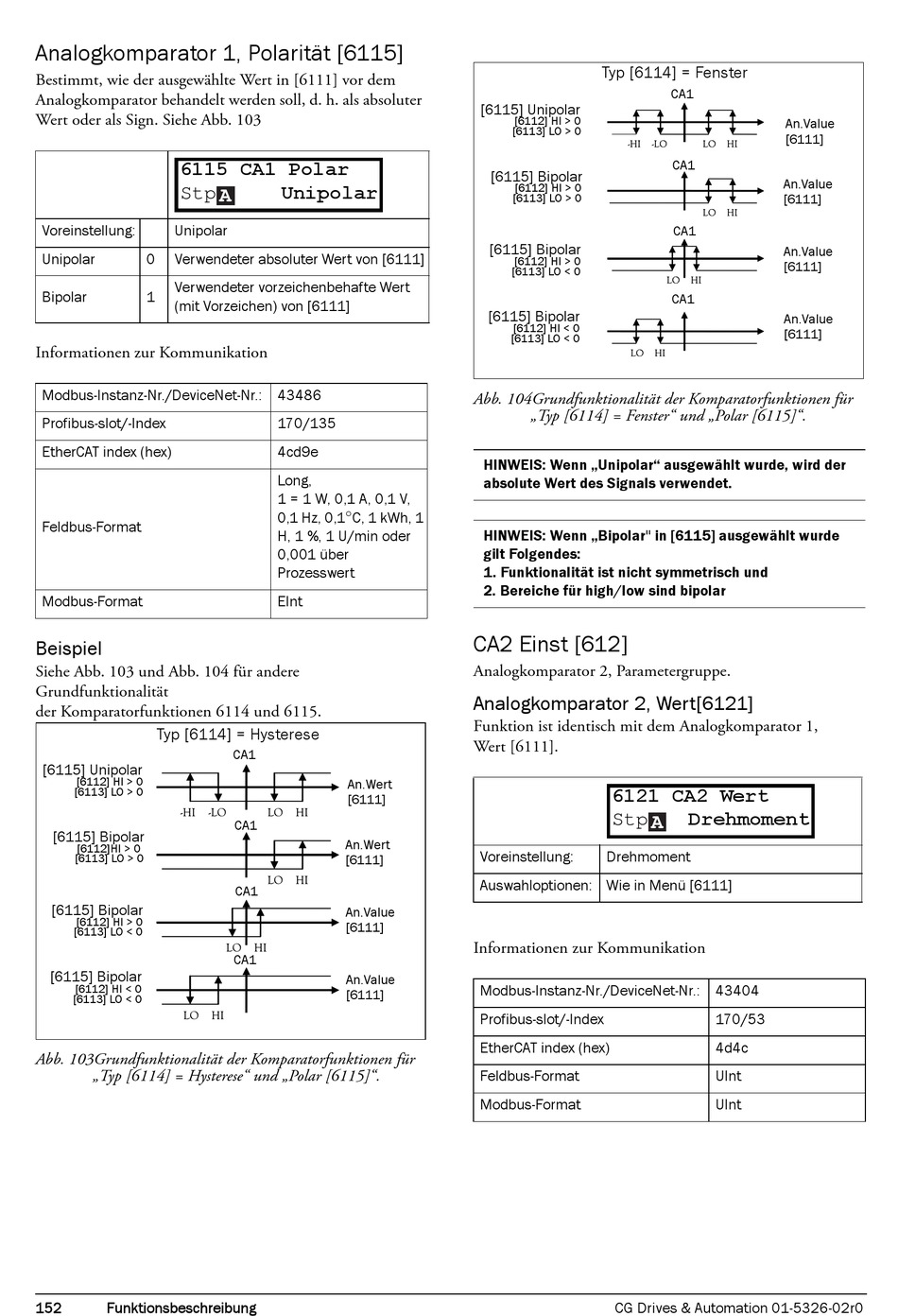

Analogkomparator 1, Polarität [6115]
Bestimmt, wie der ausgewählte Wert in [6111] vor dem
Analogkomparator behandelt werden soll, d. h. als absoluter
Wert oder als Sign. Siehe Abb. 103
6115 CA1 Polar
Stp
Voreinstellung: Unipolar
Unipolar 0 Verwendeter absoluter Wert von [6111]
Verwendeter vorzeichenbehafte Wert
Bipolar 1
(mit Vorzeichen) von [6111]
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43486
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Beispiel
Siehe Abb. 103 und Abb. 104 für andere
Grundfunktionalität
der Komparatorfunktionen 6114 und 6115.
Typ [6114] = Hysterese
[6115] Unipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112]HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO < 0
[6115] Bipolar
[6112] HI < 0
[6113] LO < 0
Abb. 103Grundfunktionalität der Komparatorfunktionen für
„Typ [6114] = Hysterese" und „Polar [6115]".
152 Funktionsbeschreibung
A Unipolar
170/135
4cd9e
Long,
1 = 1 W, 0,1 A, 0,1 V,

0,1 Hz, 0,1 C, 1 kWh, 1
H, 1 %, 1 U/min oder
0,001 über
Prozesswert
EInt
CA1
An.Wert
[6111]
CA1
An.Wert
[6111]
CA1
An.Value
[6111]
CA1
An.Value
[6111]
Typ [6114] = Fenster
[6115] Unipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO < 0
[6115] Bipolar
[6112] HI < 0
[6113] LO < 0
Abb. 104Grundfunktionalität der Komparatorfunktionen für
„Typ [6114] = Fenster" und „Polar [6115]".
HINWEIS: Wenn „Unipolar" ausgewählt wurde, wird der
absolute Wert des Signals verwendet.
HINWEIS: Wenn „Bipolar" in [6115] ausgewählt wurde
gilt Folgendes:
1. Funktionalität ist nicht symmetrisch und
2. Bereiche für high/low sind bipolar
CA2 Einst [612]
Analogkomparator 2, Parametergruppe.
Analogkomparator 2, Wert[6121]
Funktion ist identisch mit dem Analogkomparator 1,
Wert [6111].
6121 CA2 Wert
Stp
Voreinstellung: Drehmoment
Auswahloptionen: Wie in Menü [6111]
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43404
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
CG Drives & Automation 01-5326-02r0
CA1
An.Value
[6111]
CA1
An.Value
[6111]
CA1
An.Value
[6111]
CA1
An.Value
[6111]
Drehmoment
A
170/53
4d4c
UInt
UInt
