Anschlussbeispiel - Emotron VFX 2.0 Betriebsanleitung

4.4

Anschlussbeispiel

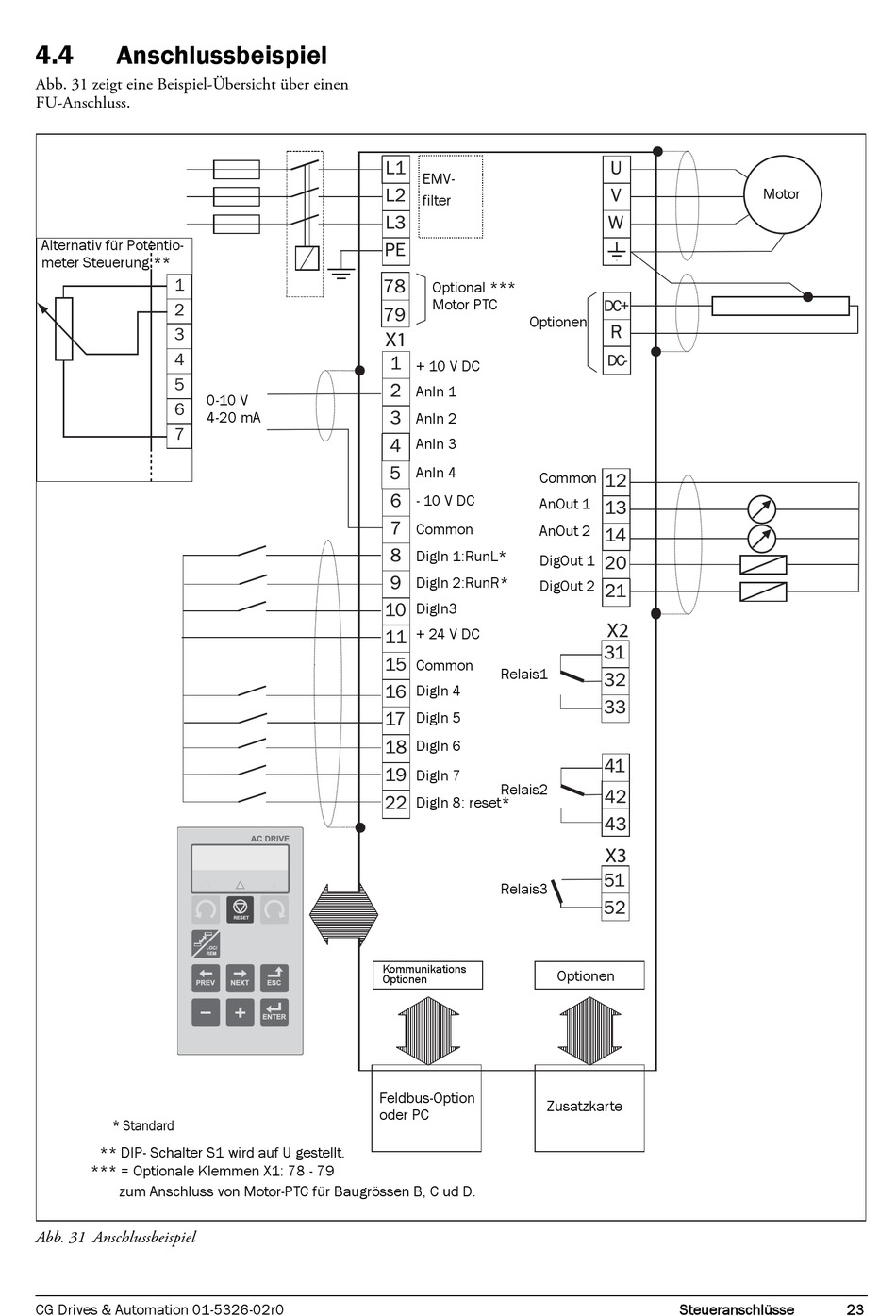

Abb. 31 zeigt eine Beispiel-Übersicht über einen
FU-Anschluss.
Alternativ für Potentio-
meter Steuerung **
1
2
3
4
5
6
7
RTGX
* Standard
** DIP- Schalter S1 wird auf U gestellt.
*** = Optionale Klemmen X1: 78 - 79
zum Anschluss von Motor-PTC für Baugrössen B, C ud D.
Abb. 31 Anschlussbeispiel
