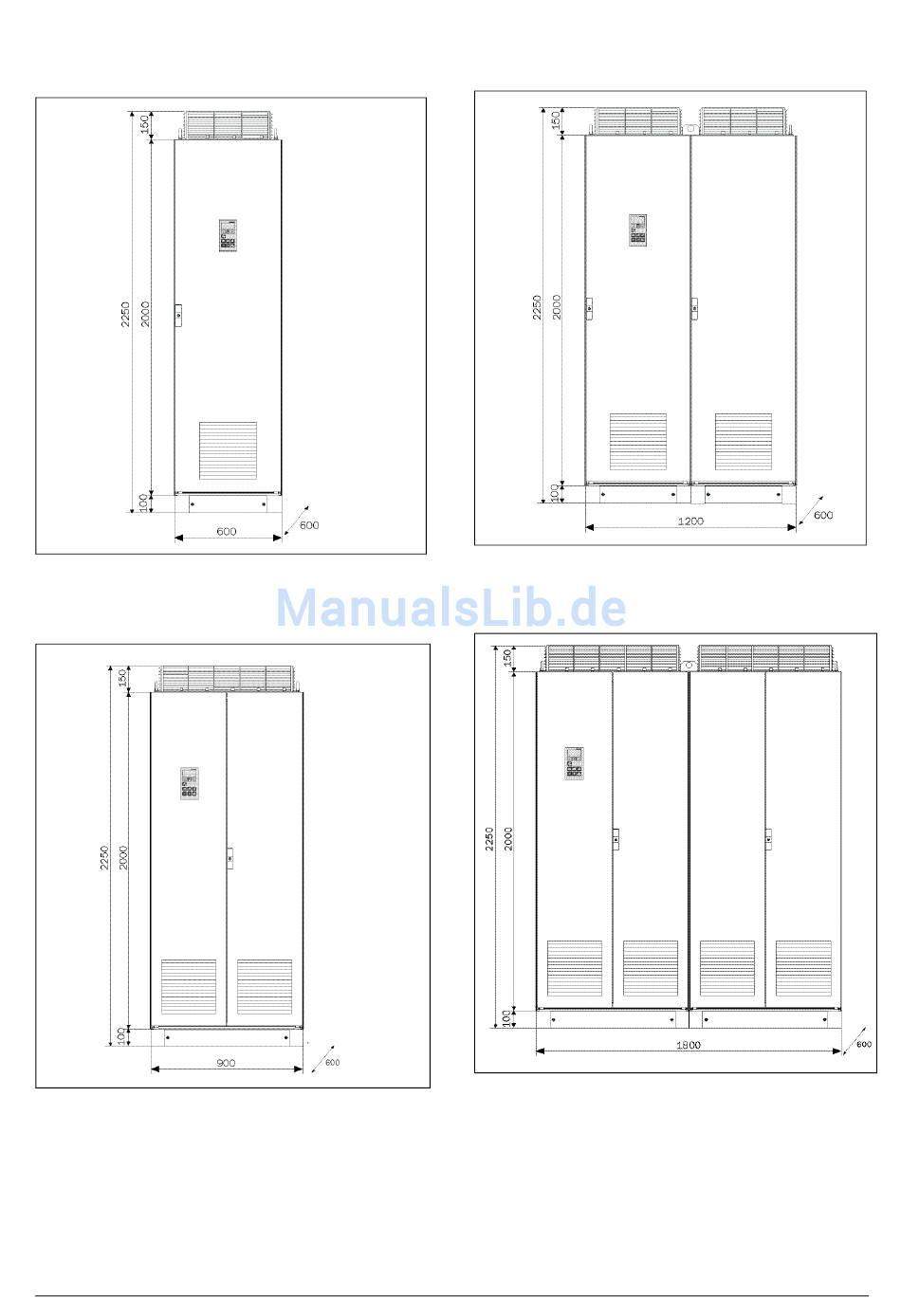

2.3.3 Montageschema
Schaltschränke
Fig. 15 VFX48: 300 - 500 (G und H)
VFX69: 210 - 375 (H69)
Fig. 16 VFX48: 600 - 750 (I)
VFX69: 430 - 500 (I69)
12 Montage
Fig. 17 VFX48: 860 - 1K0 (J)
VFX69: 600 - 650 (J69
)
Fig. 18 VFX48: 1K2 - 1K5 (K)
VFX69: 750 - 1K0 (K69)
CG Drives & Automation 01-5326-02r0
