Sprungdrehzahl 2 LO [346]
Dieselbe Funktion wie in Menü [344] für den zweiten
Sprungbereich.
346 Sprg DZ 2 Lo
A
Stp
Voreinstellung: 0 U/min
Bereich: 0–4 x Synchrondrehzahl
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Sprungdrehzahl 2 HI [347]
Dieselbe Funktion wie in Menü [345] für den zweiten
Sprungbereich.
347 Sprg DZ 2 Hi
A
Stp
Voreinstellung: 0 U/min
Bereich: 0–4 x Synchrondrehzahl
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Jog-Drehzahl [348]
Der Funktion Jog-Drehzahl wird durch einen der
Digitaleingänge aktiviert. Der Digitaleingang muss für die
Jog-Funktion [420] programmiert sein. Der Jog-Befehl gibt
automatisch einen Start-Befehl, solange die Jog-Funktion
aktiv ist. Dies gilt unabhängig von den Einstellungen in
Menü [215]. Die Drehrichtung wird durch das Vorzeichen
der Jog-Drehzahl bestimmt.
100 Funktionsbeschreibung
0U/min
43126
169/30
4c36
Int, 1=1 U/min
Int, 1=1 U/min
0U/min
43127
169/31
4c37
Int, 1=1 U/min
Int, 1=1 U/min
Beispiel
Wenn die Jog-Drehzahl = -10 ist, wird unabhängig von
Rechts- und Linkslaufkommandos ein Linkslaufkommando
ausgeführt. Abb. 74 zeigt die Jog-Funktion.
348 Jog Drehzahl
A
Stp
Voreinstellung: 50 U/min
Bereich: -4 x bis +4 x Synchrondrehzahl
Definierte Synchrondrehzahl des Motors.
Abhängig von: Max = 400%, normal max=FU I
I x 100%.
nenn
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
f
Jog-
Freq
Jog-
befehl

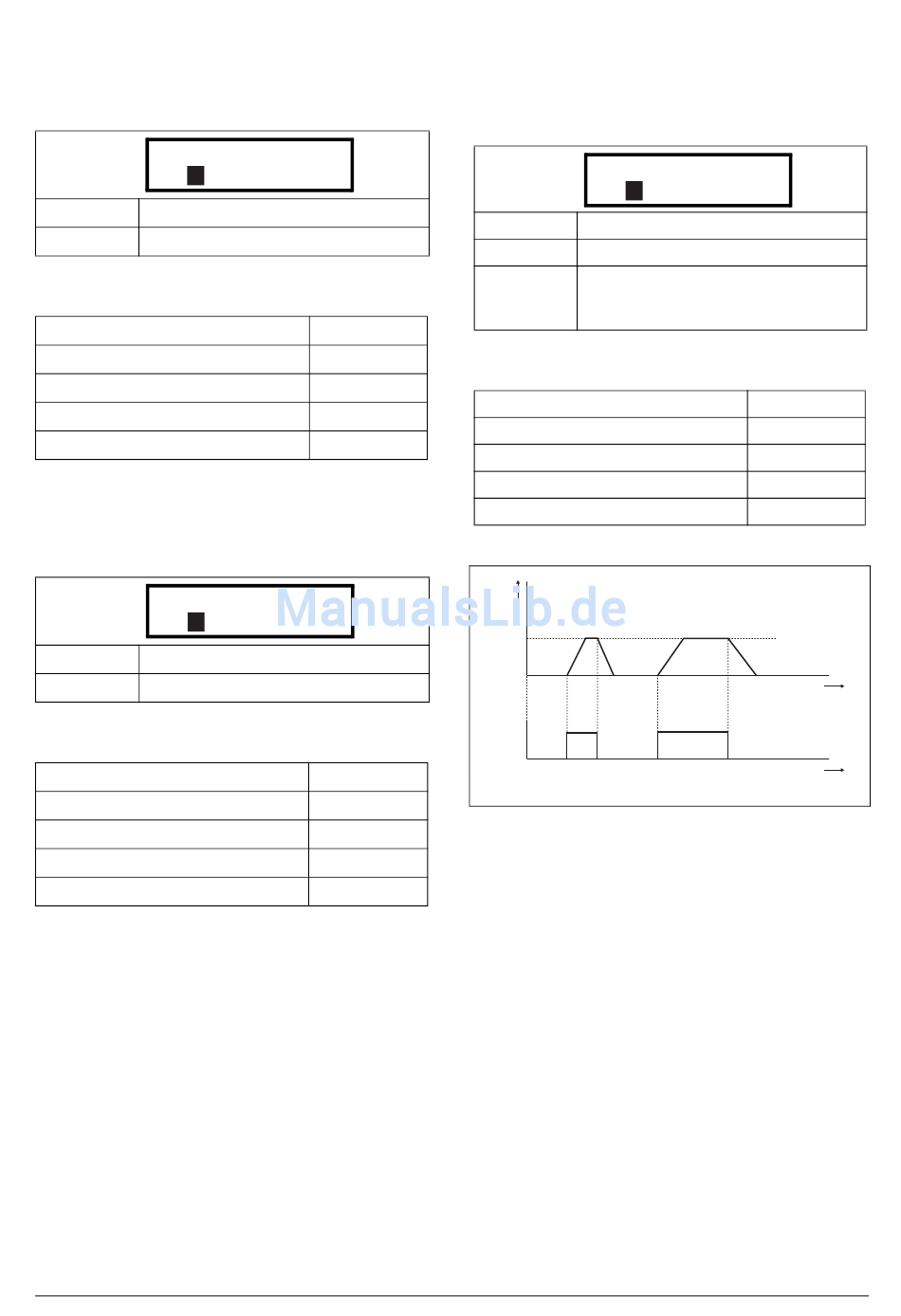

Abb. 74 Jog-Funktion
CG Drives & Automation 01-5326-02r0
50U/min
/Motor
max
43128
169/32
4c38
Int
Int
t
t
(NG_06-F18)
