3.3.1 Anschluss von
Netzspannungs- und
Motorkabeln bei IP20-
Modulen
Die IP 20-Module werden mit werksmontierten Kabeln für
Netzspannung und Motor geliefert. Die Länge der Kabel
beträgt ca. 1100 mm. Die Kabel sind mit L1, L2, L3 für den
Netzspannungsanschluss und mit U, V, W für den
Motoranschluss gekennzeichnet.
Kontaktieren Sie CG Drives & Automation für
weiterführende Informationen über die Verwendung der
IP20-Module.
PEBB 1
(Master)
Netzspannungskabel
L1, L2, L3

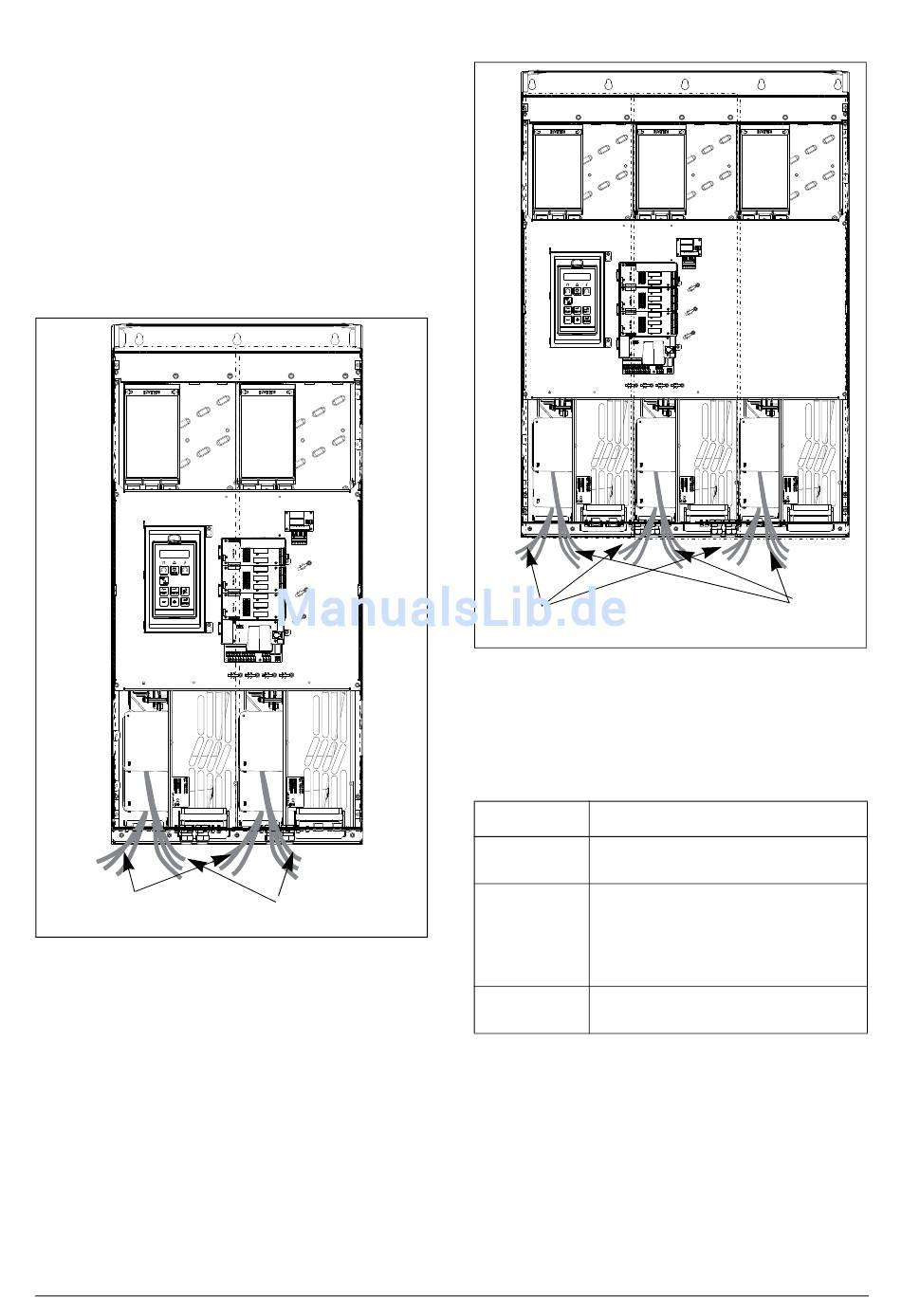

Abb. 27 IP20-Modul Größe G, mit 2 x 3 Netzspannungs-
kabeln und 2 x 3 Motorkabeln.
18 Installation
PEBB 2
Motorkabel
U, V, W
PEBB 1
(Master)
Netzspannungskabel
L1, L2, L3
Abb. 28 IP20-Modul Größe H/H69, mit 3 x 3
Netzspannungskabeln und 3 x 3 Motorkabeln.
3.4

Kabelspezifikationen

Tabelle 6 Kabelspezifikationen
Kabel
Geeignetes Kabel für Festanschluss der
Netz
eingesetzten Spannung.
Symmetrisches Dreileiter-Kabel mit kon-
zentrischem Schutzleiter (PE) oder ein
Motor Vierleiter-Kabel mit einer konzentrischen
Niedrigimpendanz-Abschirmung für die
verwendete Spannung.
Steuerkabel mit Schutzabschirmung für
Steuerung
niedrige Impedanz.
CG Drives & Automation 01-5326-02r0
PEBB 3
PEBB 2
Motorkabel
U, V, W
Kabelspezifikation
