Montage

Dieses Kapitel beschreibt die Montage des
Frequenzumrichters (FU).
Eine sorgfältige Planung der Installation wird vor der Mon-
tage empfohlen.
• Es ist sicherzustellen, dass der FU für den Montageort
passend ist.
• Der Montageort muss das Gewicht des FU tragen
können.
• Ist der FU kontinuierlichen Vibrationen oder Stößen
ausgesetzt?
• In diesem Fall sollte der Einbau eines
Schwingungdämpfers erwogen werden.
• Die örtlichen Verhältnisse sind zu überprüfen, wie
Anschlusswerte, erforderliche Kühlluftmengen,
Motorkompatibilität usw.
• Überprüfen, wie der FU transportiert und gehoben wird.
2.1

Transporteanleitung

Hinweis: Um Personengefahr und -schäden sowie
Schäden an der Anlage beim Heben zu vermeiden,
werden die unten beschriebenen Methoden empfohlen.
Empfohlen für FU Modelle -090 bis -250

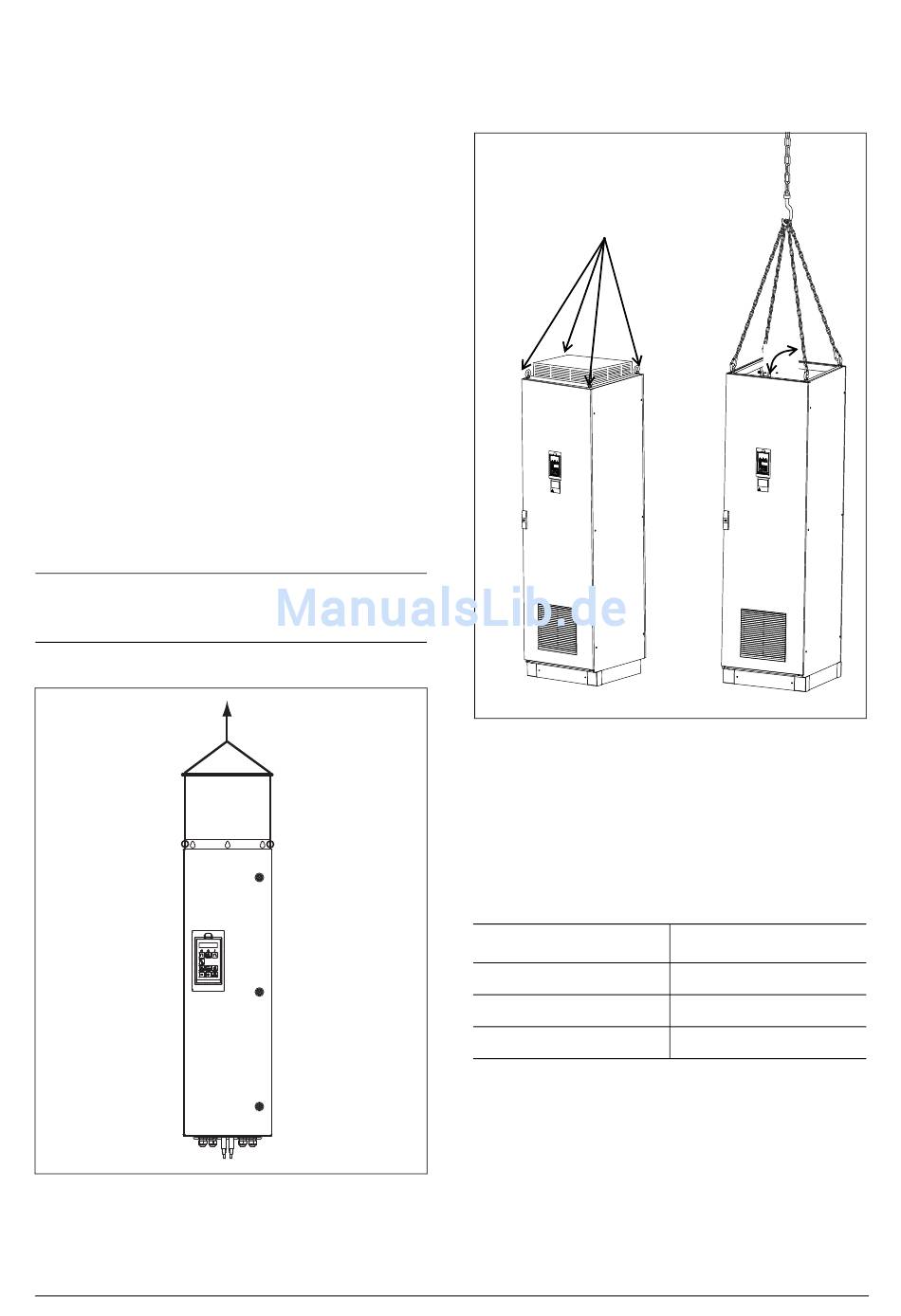

Fig. 2 Anheben von FU Modell -090 bis -250
CG Drives & Automation 01-5326-02r0
Last: 56 bis 74 kg
Empfohlen für FU Modelle -300 bis -1K5
Lastösen
Fig. 3 Entfernen Sie die obere Einheit, und verwenden Sie
die Lastösen,um die einzelne Einheit (600 mm oder
900 mm) anzuheben.
Einschrank-Umrichter können mithilfe der angebrachten
Lastösen und Anschlagmitteln, wie in der obigen Abbildung
Abb. 3 gezeigt, sicher angehoben und transportiert werden.
Abhängig vom Winkel A (in Abb. 3),
sind die folgenden Lasten zulässig:
Winkel A
45 °
60 °
90 °
Kontaktieren Sie CG Drives & Automation für Transport-
anleitungen zu anderen Schrankgrößen.
A°
Zulässige Last
4 800 N
6 400 N
13 600N
Montage 7
