7.

Haupteigenschaften

Dieses Kapitel enthält Beschreibungen der wichtigsten
Funktionen des Frequenzumformers.
7.1 Parametersätze
Parametersätze werden verwendet, wenn bei einer
Anwendung unterschiedliche Einstellungen für
unterschiedliche Betriebsarten erforderlich sind. Eine
Maschine kann zum Beispiel für die Produktion
unterschiedlicher Produkte eingesetzt werden und dafür
zwei oder mehr Maximaldrehzahlen und Beschleunigungs-/
Verzögerungszeiten benötigen. Die 4 Parametersätze bieten
verschiedene Möglichkeiten, das Verhalten des
Frequenzumrichters schnell zu ändern, um ihn an
veränderte Betriebsverhältnisse anzupassen. Der FU kann
Online an veränderte Maschinenbedingungen angepasst
werden. D.h. dass jederzeit über Digitaleingänge oder die
Bedieneinheit und Menü [241] Wähle Satz sowohl im
Betrieb als auch bei Stopp einer der vier Parametersätze
aktiviert werden kann.
Jeder Parametersatz kann extern über digitale Signale
ausgewählt werden. Parametersätze können während des
Betriebs geändert und in der Bedieneinheit gespeichert
werden.
HINWEIS: Die einzigen Daten, die im Parametersatz
nicht enthalten sind, sind Motordaten 1 - 4 (separat
eingegeben), Sprache, Kommunikationseinstellungen,
gewählter Satz, Lokal Fern und Tastatursperre.

Parametereinstellungen definieren

Bei der Arbeit mit Parametersätzen muss zuerst entschieden
werden, wie die verschiedenen Sätze gewählt werden. Man
kann wählen zwischen Bedieneinheit (BE),
Digitaleingängen oder über serielle Schnittstelle. Alle
digitalen und virtuellen Eingaben können für die Wahl der
Parametersätze konfiguriert werden. Die Funktion der
digitalen Eingänge wird in Menü [520] Dig Eingänge
definiert.

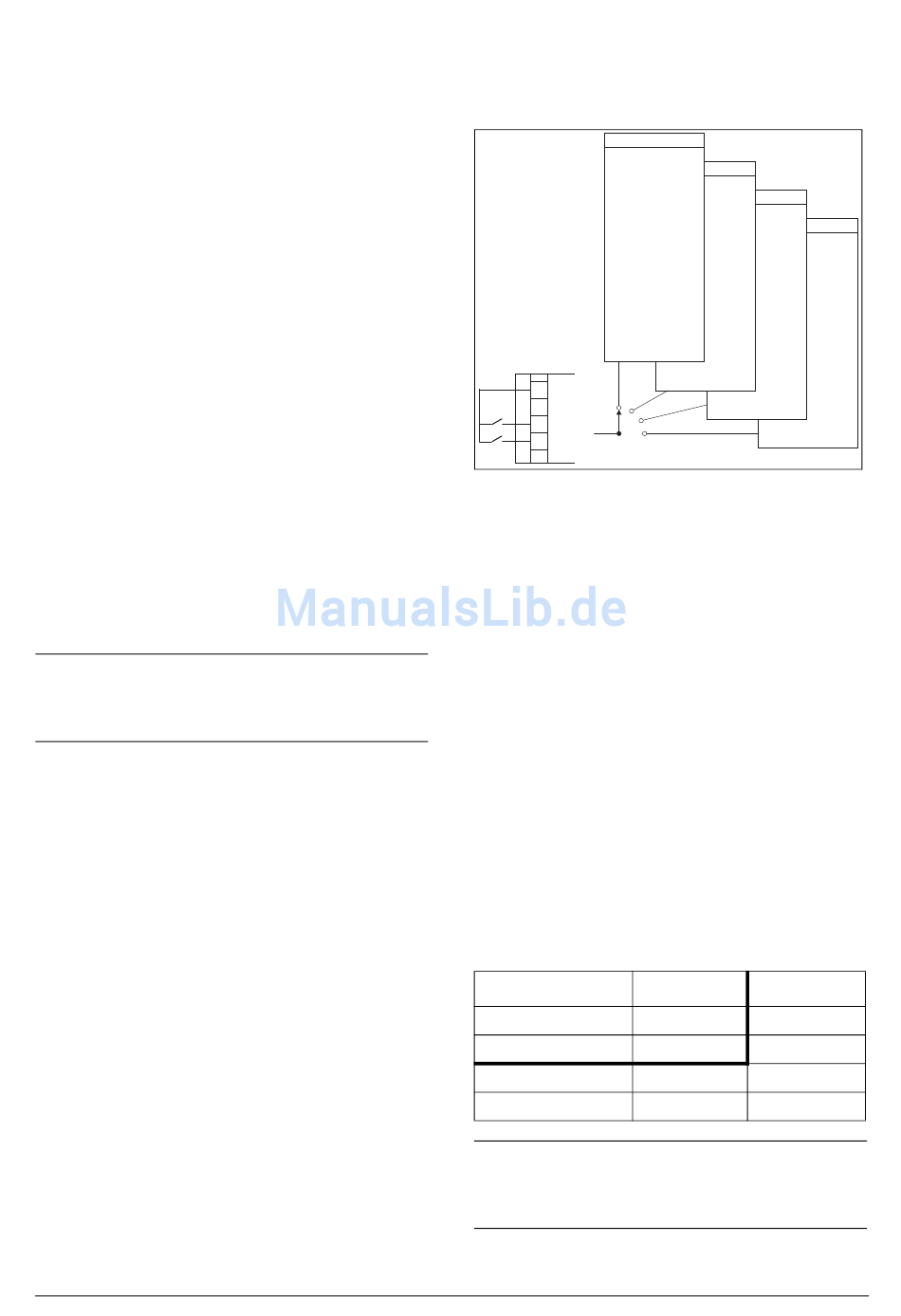

Abb. 40 zeigt, wie die Parametersätze über jeden digitalen
Eingang aktiviert werden können, der so konfiguriert ist,
dass er Setze Strg 1 oder Setze Strg 2 steuert.
CG Drives & Automation 01-5326-02r0
Parametersatz A
Run/Stop
-
-
Drehmomente
-
-
Regelungen
-
-
Limit/Schutz
-
-Max Alarm
11
+ 24 V
Setze Strg1
10
{
16
Setze Strg2
Abb. 40 Auswahl von Parametersätzen
Parametersatz auswählen und kopieren
Die Auswahl der Parametersätze erfolgt in Menü [241]
Wähle Satz. Zuerst Grundeinstellung in Menü [241]
wählen, normalerweise A. Alle Einstellungen für die
Anwendung anpassen. Normalerweise sind die meisten
Parameter gleich und es spart viel Arbeit, in Menü [242]
Kopiere Satz, Satz A>B zu kopieren. Wenn der
Parametersatz A in Satz B kopiert ist, brauchen nur die
Parameter im Satz angepasst werden, die nicht gleich sind.
Dies ist für Satz C und D zu wiederholen, falls sie verwendet
werden.
Mit Menü [242] Kopiere Satz, kann der gesamte Inhalt eines
Parametersatzes in einen anderen kopiert werden. Werden z.
B. die Parametersätze über digitale Eingaben ausgewählt,
wird DigIn 3 in Menü [523] auf Setze Strg 1 konfiguriert
und in Menü [524] wird DigIn 4 auf Setze Strg 2
konfiguriert, aktiviert werden sie gemäß Tabelle 16.
Aktivieren Sie die Parameteränderungen über den digitalen
Eingang, indem Sie Menü [241] auf DigIn einstellen..
Tabelle 16 Parametersatz
Parametersatz
A 0
B 1
C 0
D 1
HINWEIS: Ein über Digitaleingänge ausgewählter
Parametersatz wird sofort aktiviert. Die neue
Parametereinstellung wird Online aktiviert, ebenso
während Run.
Satz B
Satz C
Satz D
(NG06-F03_1)
Setze Strg 1 Setze Strg 2
0
0
1
1
Haupteigenschaften 33
