9. Steuerung über die Bedieneinheit
Dieses Kapitel beschreibt den Einsatz der Bedieneinheit.
Der Frequenzumrichter kann mit einer Bedieneinheit oder
ohne (BCP) geliefert werden.
9.1

Allgemeines

Die Bedieneinheit zeigt den Betriebszustand des
Frequenzumrichters an und wird zum Eingeben aller
Einstellungen verwendet. Es ist auch möglich, den Motor
direkt über die Bedieneinheit zu steuern. Die Bedieneinheit
kann eingebaut oder auch extern über eine serielle
Schnittstelle angeschlossen sein. Der Frequenzumrichter
kann auch ohne Bedieneinheit bestellt werden. Anstelle der
Bedieneinheit befindet sich dann ein BCP.
HINWEIS: Der Frequenzumrichter kann auch ohne ange-
schlossene Bedieneinheit betrieben werden. Dazu muss
er so eingestellt sein, dass die Steuersignale nicht auf
Tastatur programmiert sind.
9.2

Die Bedieneinheit

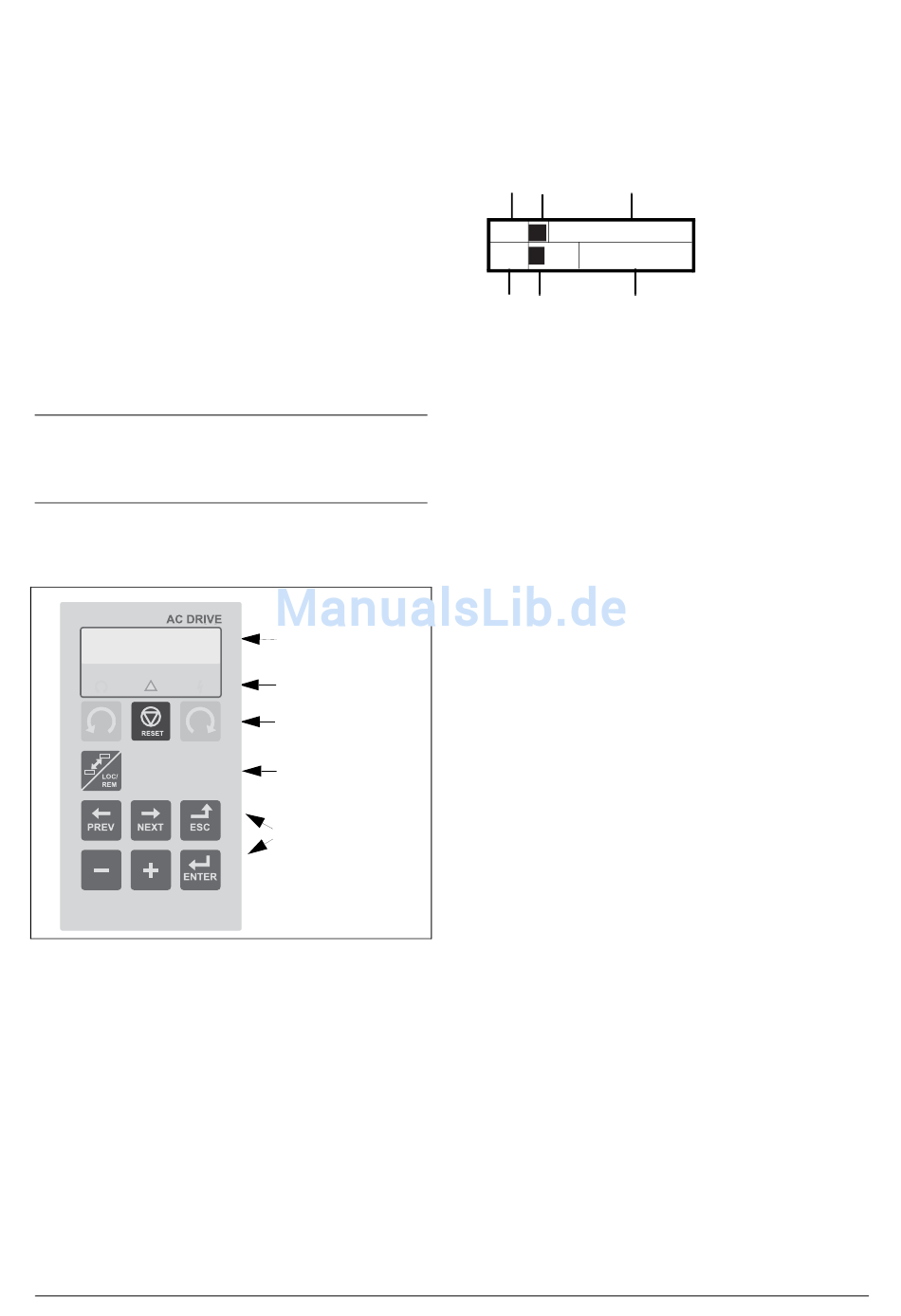

Abb. 48 Bedieneinheit
9.2.1

Die Anzeige

Das Display ist hintergrundbeleuchtet und zweizeilig, jede
Zeile hat 16 Zeichen. Die Anzeige ist in 6 Bereiche
unterteilt.
CG Drives & Automation 01-5326-02r0
LCD-Anzeige
LEDs
Steuertasten
Toggle-Taste
Funktionstasten
Die verschiedenen Bereiche werden nachstehend
beschrieben:
A B C
221 Motor Volt
T
Stp M1: 400 V
A
D E F
Abb. 49 Die Anzeige
Bereich A: Aktuelle Menünummer (3 oder 4 Zeichen)
Bereich B Zeigt, ob sich das Menü in der Toggle-Schleife
befindet, oder ob der FU auf Vor-Ort-Betrieb
programmiert ist
Bereich C: Titel des aktiven Menüs
Bereich D: Zeigt den Status des Frequenzumrichters
(3 Zeichen) Folgende Status-Anzeigen sind
möglich:
Bes : Acceleration (Beschleunigung)
Vz : Deceleration (Verzögerung)
2 2
I t : I t Schutz Aktiv
Run : Motor läuft
Fhl : Tripped (Fehler)
Stp : Motor ist gestoppt
VL : Betrieb an der Spannungsgrenze
slp : Standby-Modus
Dzl : Betrieb an der Drehzahlgrenze
CL : Betrieb an der Stromgrenze
TL : Betrieb an der Drehmomentgrenze
ÜT : Betrieb an der Temperaturgrenze
USp : Betrieb mit Unterspannung
Sby : Ext. Spannungsversorgung aktiv
(Netz aus)
SST : Betrieb mit Sicherem Halt, blinkt wenn
aktiviert
LCL : Betrieb mit wenig Kühlflüssigkeit
Bereich E: Zeigt aktiven Parametersatz und ausgewählten
Motorparametersatz.
Bereich F: Zeigt die Einstellung oder Auswahl im aktiven
Menü. Dieser Bereich ist in der 1. und 2.
Menüebene leer. Dieser Bereich zeigt auch
Warnungen und Alarmmeldungen. Unter
bestimmtenBedingungen wird in diesem
Bereich "+++" oder "- - -" angezeigt. Weitere
Informationen finden Sie in
Abschnitt 9.2.2 Seite 44
