3.3 Anschluss der Netz- und
Motorkabel für Modelle
090 und größer
FU Emotron VFX48-090 und größer & Emotron
VFX69-090 und größer.
Motorkabel
DC+, DC-, R (optional)
Netzspannungskabel

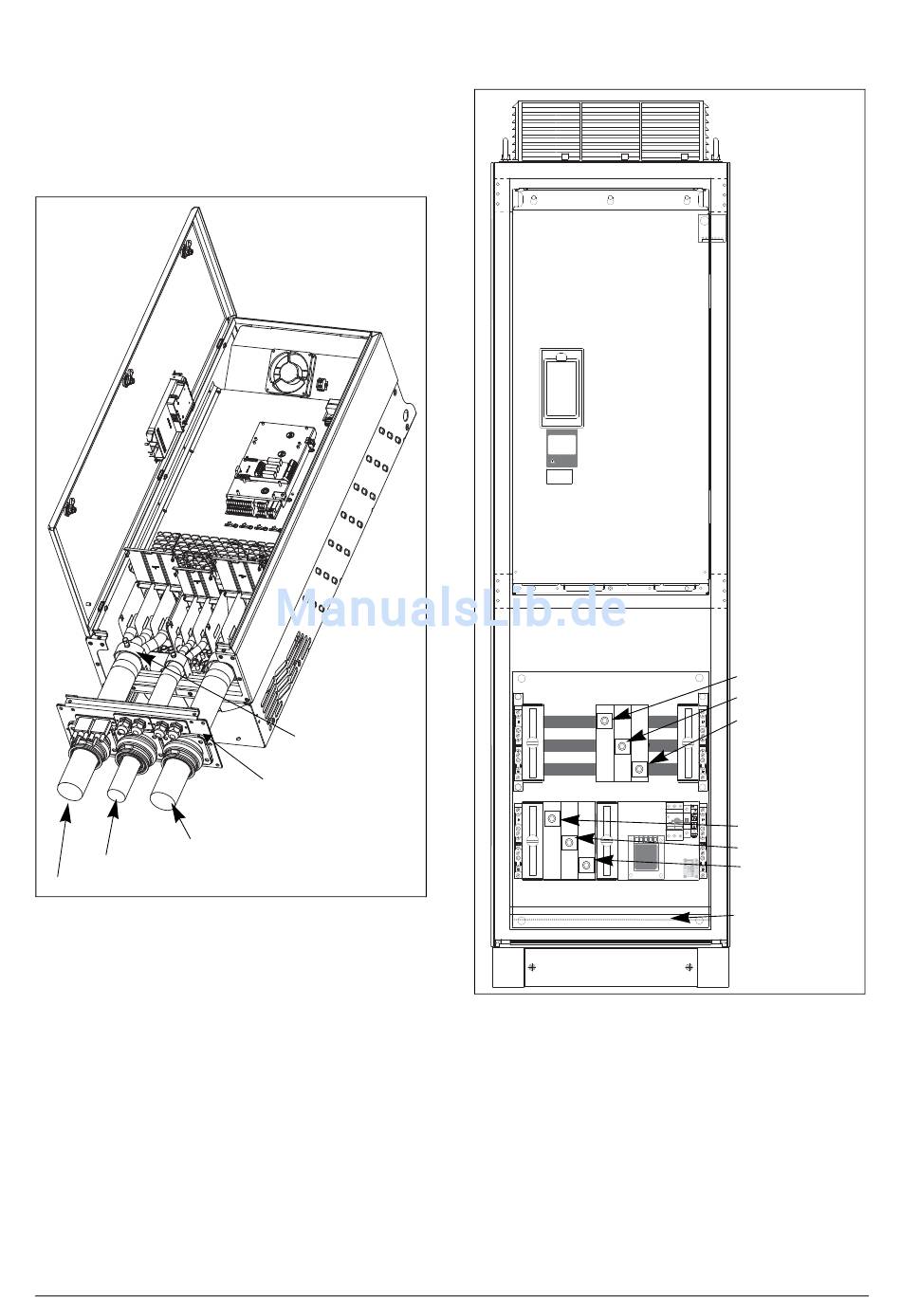

Abb. 25 Anschluss der Netz- und Motorkabel
1. Entfernen Sie die Kabelanschlussplatte vom
Frequenzumrichtergehäuse.
2. Führen Sie die Kabel durch die Buchsen.
3. Isolieren Sie das Kabel gemäß Tabelle 7 ab.
4. Verbinden Sie die abisolierten Kabel mit der
entsprechenden Netz-/Motorklemme.
5. Befestigen Sie die Schellen an einer geeigneten
Position und ziehen Sie das Kabel in der Schelle so
an, dass ein ausreichender elektrischer Kontakt mit
der Kabelabschirmung vorliegt.
6. Bringen Sie die Kabelanschlussplatte wieder an und
sichern Sie sie mit den Befestigungsschrauben.
CG Drives & Automation 01-5326-02r0
Schellen für die
Abschirmung
Kabelanschluss
FU Modelle model 48-300 & 69-210 und
größer
U
V
W
L1
sp eisung
Power supply
L2
T1
L2
Kabelabfangschiene Cable clamp rail
PEN-Schiene PEN-bus
Fig. 26 Schließen Sie die Motor- und die Netzspannungskabel
an die Anschlüsse an, und verbinden Sie die
Erdung/Masse mit der Verteilerschiene.
Die Frequenzumrichtermodelle 48-300 und 69-210 und
größer sind mit Power Clamps für die Netzspannung und
Motoren ausgestattet. Für den Anschluss von PE und Masse
ist eine Verteilerschiene vorhanden.
Die Abisolierung sollte unabhängig von der Art des Kabels
32 mm betragen.
Motoranschluss
U
V
W
Netzanschluss
1 L 1 3 L 2 5 L 3
1 1 COM
1 1 COM
NO 1 4
NO 1 4
NC 1 2
NC 1 2 L1
2 5 A
I
2 3
2 0
-ÜÜÜÜÜ- 0
3RV1021-4DA15
A2 COIL A1 L2
A COIL A
2 T1 4 T2 6 T3
Q1 F1 K1
X3
L3
Masse/ Erde
Anschluss
Verteilerschiene
