13.8 Crane option board

Bestellnummer
590059 Kraninterface, 230 V
590060 Kraninterface, 24 V
This option is used in crane applications. The crane option
board 2.0 is described in a separate manual.
13.9 Serielle Schnittstelle und
Feldbus
Bestellnummer Beschreibung
01-3876-04 RS232/485
01-3876-05 Profibus DP
01-3876-06 DeviceNet
Modbus/TCP, Industrial
01-3876-09
Ethernet
EtherCAT, Industrial
01-3876-10
Ethernet
Für die Kommunikation mit dem FU stehen mehrere
Erweiterungsplatinen (Option Boards) zur Verfügung. Es
gibt drei verschiedene Optionen für die Kommunikation
über Fieldbus und eine Option für die serielle
Kommunikation über RS232 oder RS485 Schnittstellen mit
galvanisierter Isolation.
13.10 Externe
Spannungsversorgung
Bestellnummer
Externe Spannungsversorgungskit zur
01-3954-00
nachträglichen Montage
Diese externe Spannungsversorgung ermöglicht es, das
Kommunikationssystem betriebsbereit zu halten, ohne dass
die 3-Phasen-Netzspannung anliegt. Ein Vorteil liegt darin,
dass ein Setup des Systems auch ohne Netzspannung
erfolgen kann. Die Option verhindert außerdem bei
Verwendung von Feldbussystemen das Generieren eines
Busfehlers.
Die Option „Externe Spannungsversorgung" muss extern
Versorgt werden mit 24VDC ±10% oder 24 VAC,
abgesichert mir einer trägen 2A Sicherung von einem
Trenntrafo. Die Anschlüsse X1:1, X1:2 (für Größe B, C und
E bis F) sind von der Spannungspolarität unabhängig.
Die Klemmen A- und B+ (für Größe D) hängen von der
Spannungspolarität ab.
188 Optionen
Beschreibung
AC
DC
Ab Softwareversion
VFX
(Siehe in Menü
[922])
4.0
4.0
4.0
4.11
4.32
Beschreibung
.

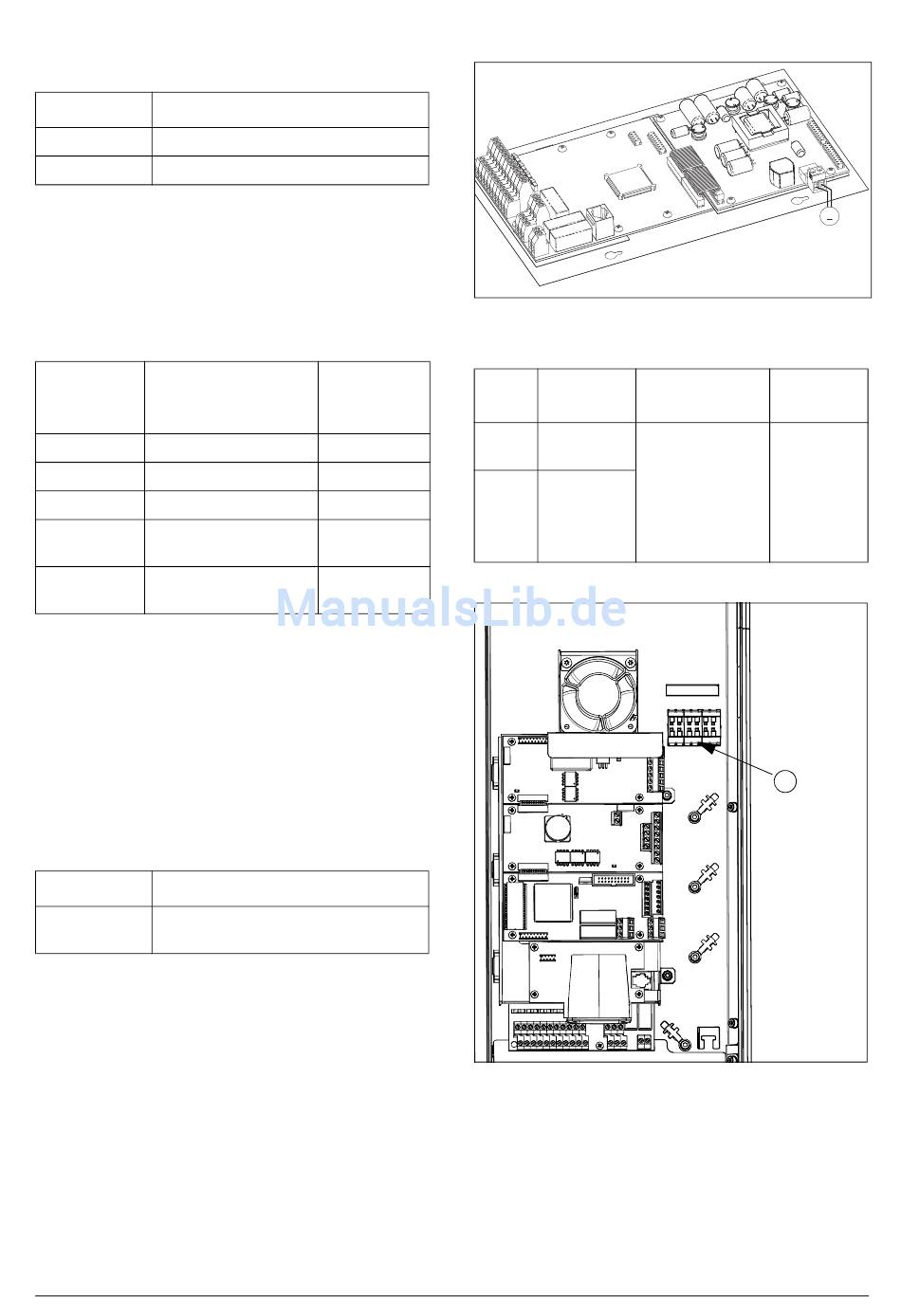

Abb. 118Anschluss der Externen Spannungsversorgung bei
Größe B-C und E-F
Klemme
Name
X1
Externe eigenstän-
1 Ext. Versorg .1
dige Spannungsver-
sorung ermöglicht
das Kommunikati-
onssystem
2 Ext. Versorg. 2
betriebsbereit zu
halten
Fig. 119 Anschluss der Standby-Versorgungsoption bei
Größe D
CG Drives & Automation 01-5326-02r0
X1
~
X1:1 Anschluss links
X1:2 Anschluss rechts
Trenntrafo
Funktion Spezifikation
24 V ±10%
DC
Trenntrafo
Schließen Sie
Spannung
an die
beiden blauen
Anschlüsse
an, die mit
A- and B+
gekennzeichnet
sind
=
0V bis A-
24V bis B+
