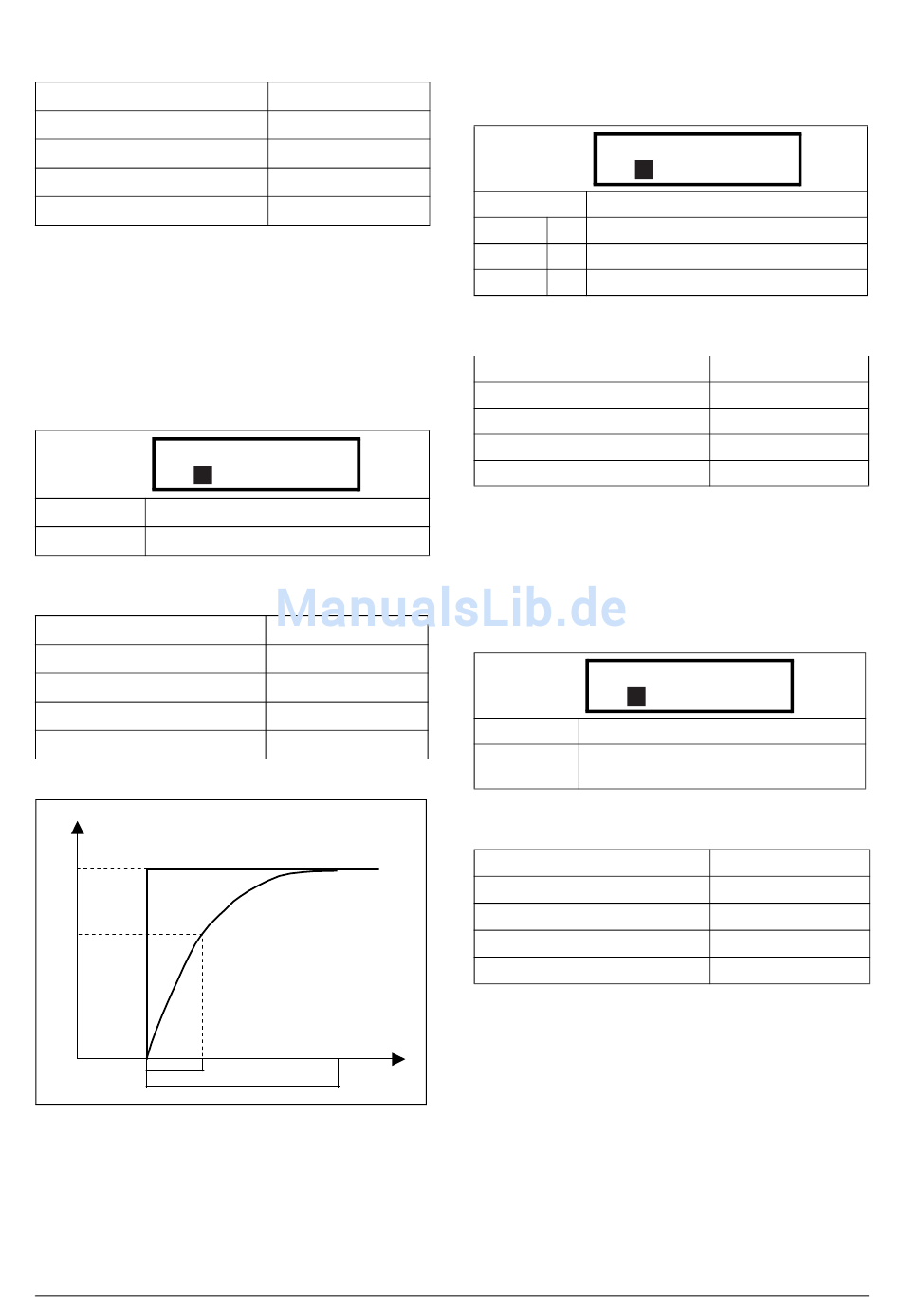

Emotron VFX 2.0 Betriebsanleitung Seite 139

Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43208
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Analogeingang 1 Filter [5139]
Bei wegen unstabilem Eingangssignal schwankendem
Sollwert kann ein Filter zur Signalstabilisierung eingesetzt
werden. Eine Änderung des Eingangssignals wird am
Analogeingang 1 innerhalb der eingestellten Filterzeit 63%
erreichen. Nach dem Fünffachen der eingestellten Zeit wird
der Analogeingang 1 100% der Eingangsänderung erreicht
haben. Siehe Abb. 96.
5139 AnIn1 Filt
A
Stp
Voreinstellung: 0,1 s
Bereich: 0,001-10,0 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43209
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
AnIn-Änderung
Ursprüngliches Eingangssignal
100%
63%
T
Abb. 96
CG Drives & Automation 01-5326-02r0
169/112
4c88
UInt
UInt
0,1s
169/113
4c89
Long, 1=0,001 s
EInt
Gefiltertes AnIn-Signal
5 X T
Analogeingang mit DigIn aktivieren [513A]
Parameter zum Ein- und Ausschalten des Analogeingangs
mittels Digitaleingang (DigIn x "AnIn Select" wählen).
513A AnIn1 Aktiv
A
Stp
Voreinstellung: Ein
Ein 0 AnIn1 immer Aktiv
!DigIn 1 AnIn1 ist aktiv, wenn DigIn x = LOW
DigIn 2 AnIn1 ist aktiv, wenn DigIn x = HIGH
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: AnIn1 43210
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Funktionen Analogeingang 2 [514]
Parameter für die Einstellung der Funktionen des
Analogeingangs 2.
Es gibt dieselben Funktionen wie beim Analogeingang 1
[511].
514 AnIn2 Funk
A
Stp
Voreinstellung: Aus
Gleiche Wahlmöglichkeiten wie in Menü
Auswahl:
[511]
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43211
Profibus-slot/-Index
EtherCAT index (hex)
Feldbus-Format
Modbus-Format
Ein
AnIn1 169/114
4c8a
UInt
UInt
Aus
169/115
4c8b
UInt
UInt
Funktionsbeschreibung 133
