4.4 Eingangskonfiguration
mit den DIP-Schaltern
Die DIP-Schalter S1 bis S4 werden für die Eingangskonfi-
guration der 4 analogen Eingänge AnIn1, AnIn2, AnIn3
und AnIn4 verwendet, siehe Beschreibung in Tabelle 14.
Siehe Abb. 26 für die Lage der DIP-Schalter.
Tabelle 14 DIP-Schaltereinstellungen
Eingang Signal Typ
Spannung
AnIn1
Strom (Voreinstellung)
Spannung
AnIn2
Strom (Voreinstellung)
Spannung
AnIn3
Strom (Voreinstellung)
Spannung
AnIn4
Strom (Voreinstellung)
HINWEIS: Skalierung und Offset von AnIn1 - AnIn4 kann
über Parametereinstellungen vorgenommen werden,
siehe Menü [512], [515], [518] und [51B] in Abschnitt
11.6, Seite 109.
HINWEIS: Die beide analogen Ausgänge AnOut 1 und
AnOut 2 können über die Software konfiguriert werden.
Siehe Menü [530] Abschnitt 11.6.3, Seite 117
4.5 Anschließen der Steuersig-
nale

4.5.1 Kabel

Die Klemmen der Steuersignale der Steuerplatine eignen
sich für flexible Leitungen bis 1,5 mm
2
tungen bis 2,5 mm .
24 Steueranschlüsse
DIP-Schalter
S1
I
U
S1
I
U
S2
I U
S2
I U
S3
I
U
S3
I
U
S4
I
U
S4
I U
2
und für starre Lei-

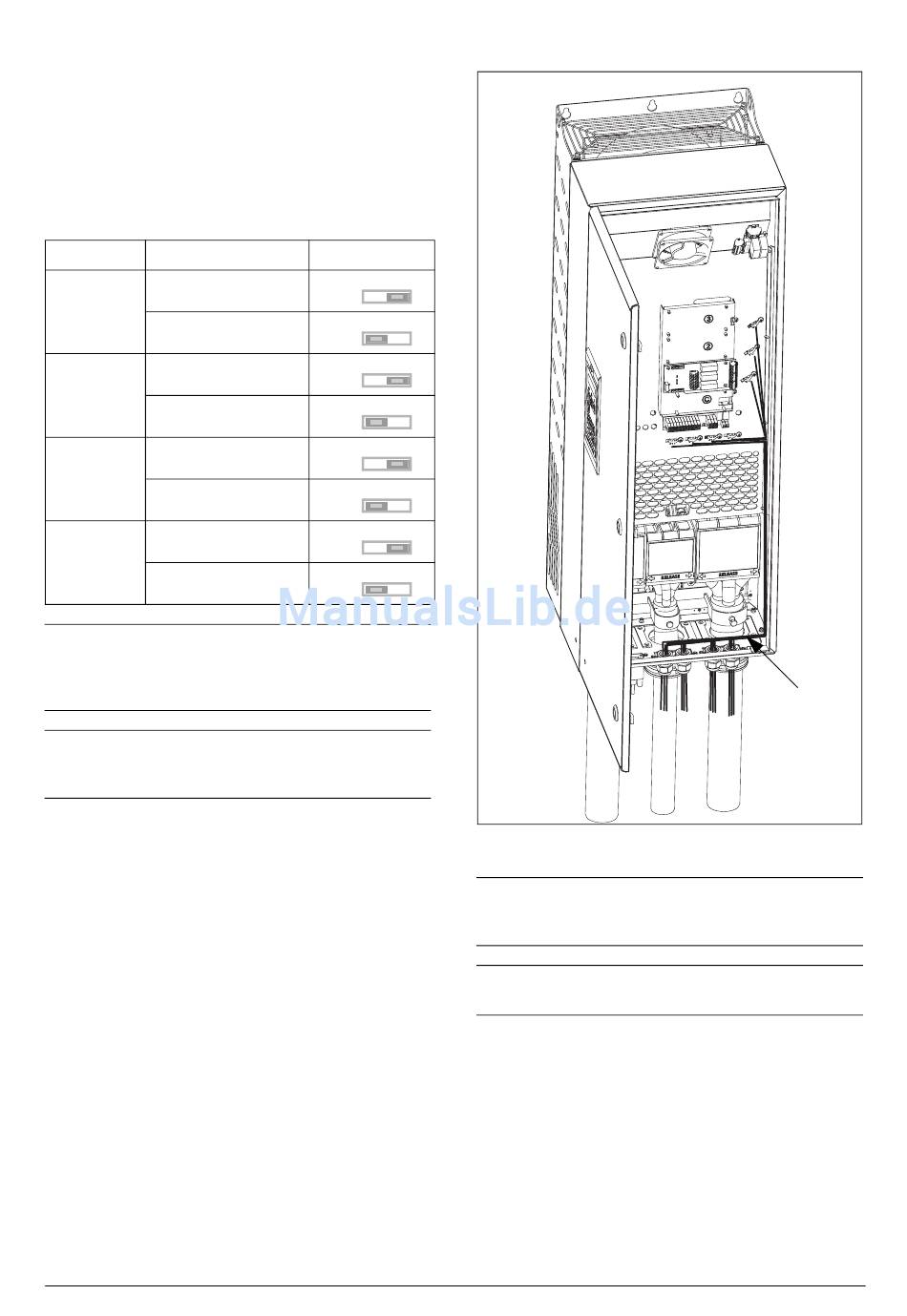

Abb. 28
HINWEIS: Die Abschirmung der Steuersignalleitungen
ist notwendig, um die Forderungen der EMV-Richtlinie
an Störfestigkeit zu erfüllen.
HINWEIS: Steuerkabel müssen getrennt von Motor- oder
Stromanschlusskabeln geführt werden.
Steuersignale
