Pid Stand-By Modus Bei Geringerer Als Der Minimalen Drehzahl - Emotron VFX 2.0 Betriebsanleitung

Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
PID P-Anteil[383]
Setzen des P-Anteils des PID-Reglers.
383 PID P-Anteil
A
Stp
Voreinstellung: 1.0
Bereich: 0.0–30.0
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
HINWEIS: Das Menü ist nicht sichtbar, wenn PID-Regler
= Aus ist.
Prozess-
Sollwert
Prozess-
PID
-
Prozess-
Istwert

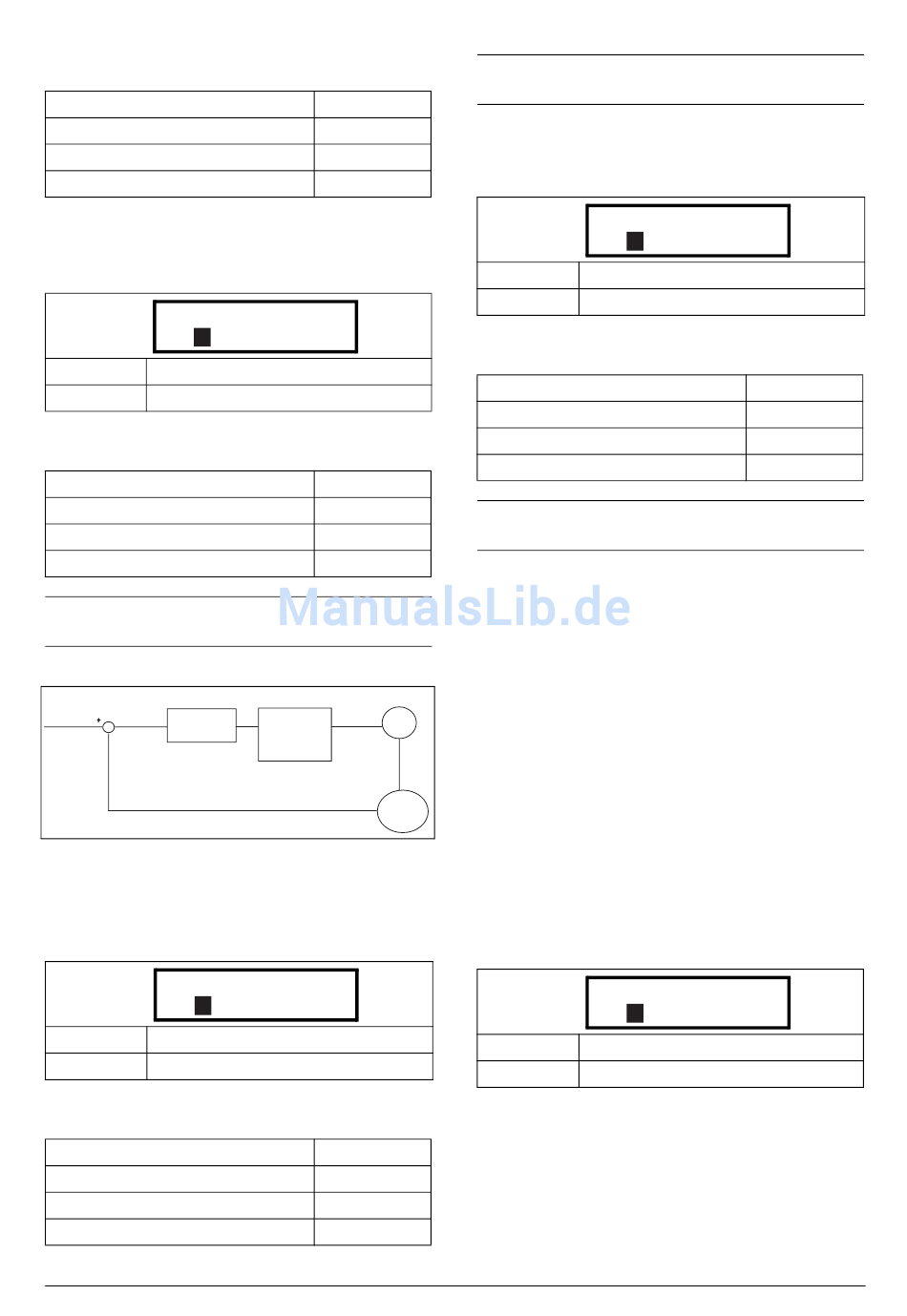

Abb. 71 PID-Regler mit geschlossenenem Regelkreis
PID I-Anteil [384]
Setzen der Integrationszeit des PID-Reglers.
384PID I-Anteil
A
Stp
Voreinstellung: 1,00 s
Bereich: 0,01-300 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Emotron AB 01-3695-02r3
43154
169/58
UInt
UInt
1,0
43156
169/60
Long, 1=0,1
EInt
FU
M
Prozess
1,00s
43157
169/61
Long, 1=0,01 s
EInt
HINWEIS: Das Menü ist nicht sichtbar, wenn PID-Regler
= Aus ist.
PID D-Anteil [385]
Setzen der Differenzierungszeit des PID-Reglers.
385 PID D-Anteil
A
Stp
Voreinstellung: 0,00 s
Bereich: 0,00-30 s
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.:
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
HINWEIS: Das Menü ist nicht sichtbar, wenn PID-Regler
= Aus ist.
PID Stand-by Modus
Diese Funktion wird über eine Verzögerung und eine sepa-
rate Aufweck-Toleranz gesteuert. Mit dieser Funktion kann
der FU in den "Stand-by Modus" versetzt werden, wenn der
Prozesswert den eingestellten Punkt erreicht und der Motor
für eine in [386] eingestellte Zeit mit minimaler Drehzahl
läuft. Im Stand-by Modus wird der Energieverbrauch auf ein
Minimum reduziert. Sobald der Istwert des Prozesses unter
die in [387] eingestellte Toleranz fällt, wacht der FU autom-
atisch auf und der normale PID Betrieb wird fortgesetzt,
siehe Beispiele.
PID Stand-by Modus bei geringerer als
der minimalen Drehzahl [386]
Wenn die PID Ausgabe geringer oder gleich der minimalen
Drehzahl für die eingestellte Verzögerungszeit ist, geht der
FU in den Stand-by Modus über..
386 PID<MinSpd
A
Stp
Voreinstellung: Aus
Bereich: Aus, 0.01 –3600 s
Funktionsbeschreibung
0,00s
43158
169/62
Long, 1=0,01 s
EInt
Aus
