Druckkontrolle der Verstellpumpe P1

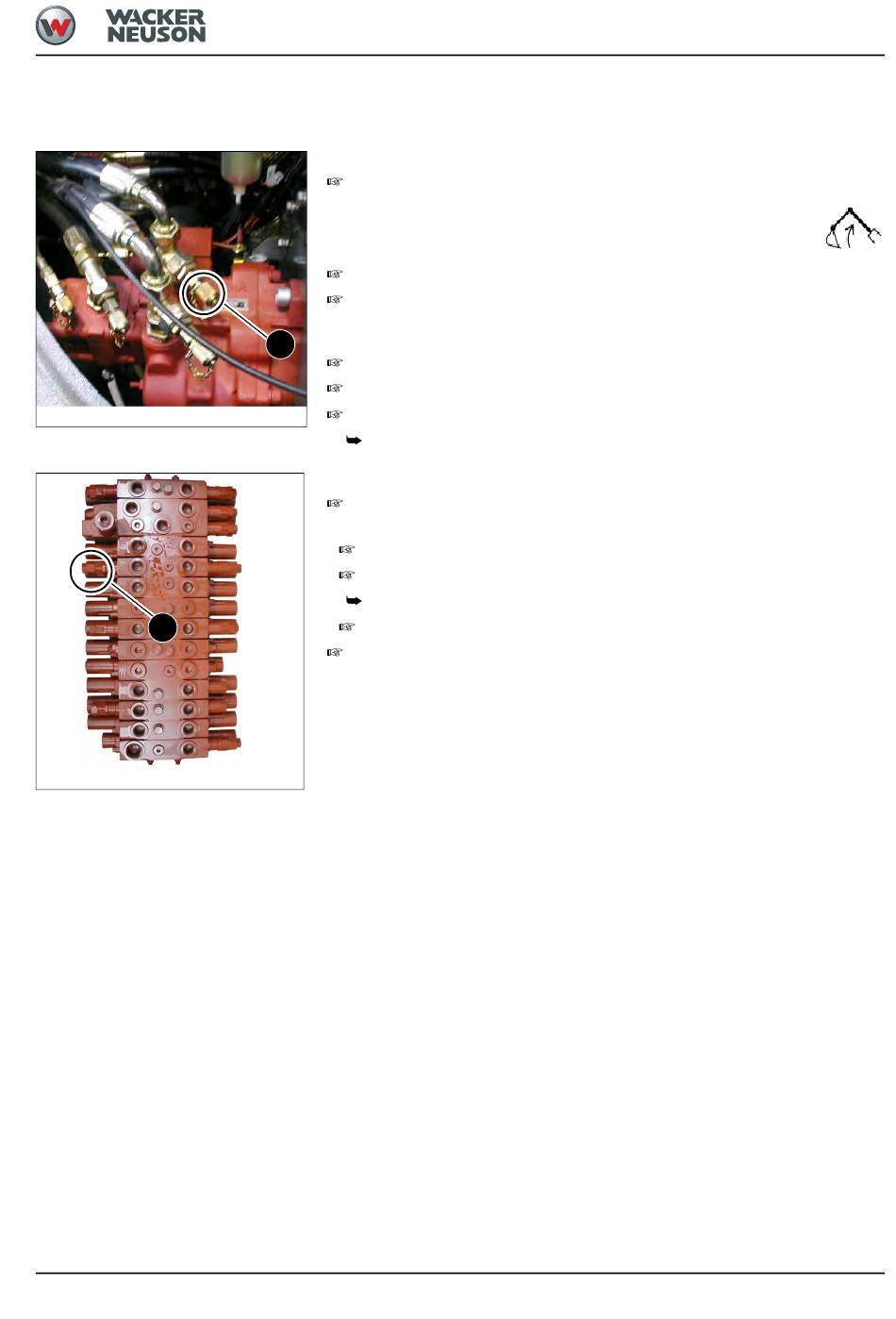

Abb. 30: Messanschluss P1
A
Abb. 31: Primärdruckbegrenzung 1
SHB 6003 de - Ausgabe 2.3 * 6003s312.fm
Versorgte Funktionen: Hubarm, Löffel, Fahren links
Kontrolle Primär-Druckbegrenzung 1 (PDBV 1)
Manometer am Messanschluss MA 1 29/1 anbringen.
Hubarmzylinder bodenseitig mit max. Dieselmotordrehzahl auf Anschlag fahren.
Druckwert kontrollieren und notieren.
Kontrolle Druckabfall
1
Hubarmzylinder bodenseitig mit max. Dieselmotordrehzahl auf Anschlag fahren.
Dieselmotor zügig von maximaler auf minimale Drehzahl zurücknehmen -> Druckabfall.
Druckwert kontrollieren und notieren.
Der Druckabfall sollte nicht mehr als 10% des Einstellwertes überschreiten.
Einstellung Primär-Druckbegrenzung 1 (PDBV 1)
Einstellung des Druckes an der Primär-Druckbegrenzung (PDBV 1) 31/A am
Mobilsteuerblock.
Kontermutter der Druckbegrenzung lösen.
Druckbegrenzung herausdrehen bis ein Druckabfall am Manometer sichtbar ist.
Ventilsitz kann festsitzen und muss sich zuerst lösen.
Einstellung der Druckbegrenzung und festziehen der Kontermutter.
Nach der Einstellung nochmalige Überprüfung der Primär-Druckbegrenzung 1 und des
Druckabfalls.
Prüfung auch mit der Funktion Hubarm stangenseitig, Löffel boden-/stangenseitig,
Fahren links vor-/rückwärts!
