Anschlüsse - Wacker Neuson 6003 Servicehandbuch

A

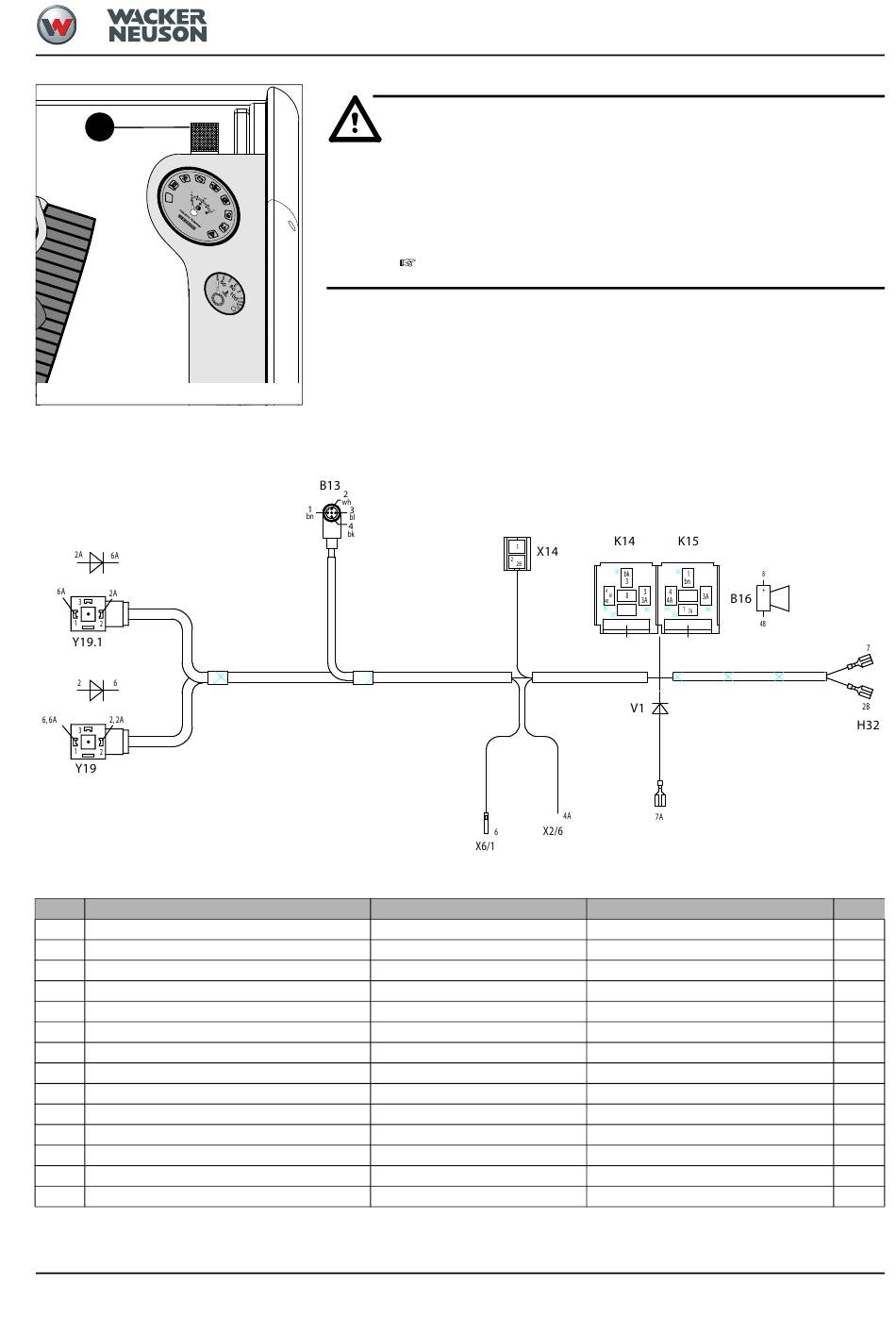

Abb. 10: Warnleuchte
Anschlüsse
Nr.
1 X14 Anschluss Versorgung
2 X14 Anschluss Versorgung
2A Y19 Magnetventil Vario
2B X14 Anschluss Versorgung
3 B13 Näherungschalter
3A K14 Zeitrelais Vario
4 B13 Näherungsschalter Vario
4A K15 Schaltrelais Vario
4B K14 Zeitrelais Vario
6 X6/1 Anschluss Armlehne
6A Y19 Magnetventil Vaio
7 H32 Kontrolle Vario
7A S1 Startschalter
8 K14 Zeitrelais Vario
SHB 6003 de - Ausgabe 2.3 * 6003s710.fm
Die Warneinrichtung ist auf 73% der statischen Kipplast in ungünstiger
Oberwagenstellung eingestellt. Sobald die Last überschritten wird und man in der
ungünstigen Oberwagenstellung (Warnbereich) arbeitet oder in diesen hinein schwenkt,
ertönt einmal kurz der Warnton und die Warnleuchte A leuchtet auf.
von
B13 Näherungsschalter
K14 Zeitrelais Vario
Gefahr!
Wird bei Auftreten der Warnung (Warton, Warnleuchte A) das Armsystem
nicht abgesenkt und aus dem Gefahrenbereich geschwenkt oder die Warnung
ignoriert, kann dies zum Kippen der Maschine führen.
Unfallgefahr!
Oberwagen abbremsen und gegensteuern.
über bis
K15 Schaltrelais Vario
Y19 Magnetventil Vario
Y19.1 Magnetventil Vario
H32 Kontrolle Vario
K14 Zeitrelais Vario
K15 Schaltrelais Vario
K15 Schaltrelais Vario
X2/6 Anschluss Druckschalter
B16 Warnsummer Vario
Y19 Magnetventil Vario
Y19.1 Magnetventil Vario
K15 Schaltrelais Vario
K15 Schaltrelais Vario
B16 Warnsummer Vario
Optionen
Farbe
blu
blk
blk
blk
yel
yel
vio
vio
vio
brn
brn
gry
gry
7-17
