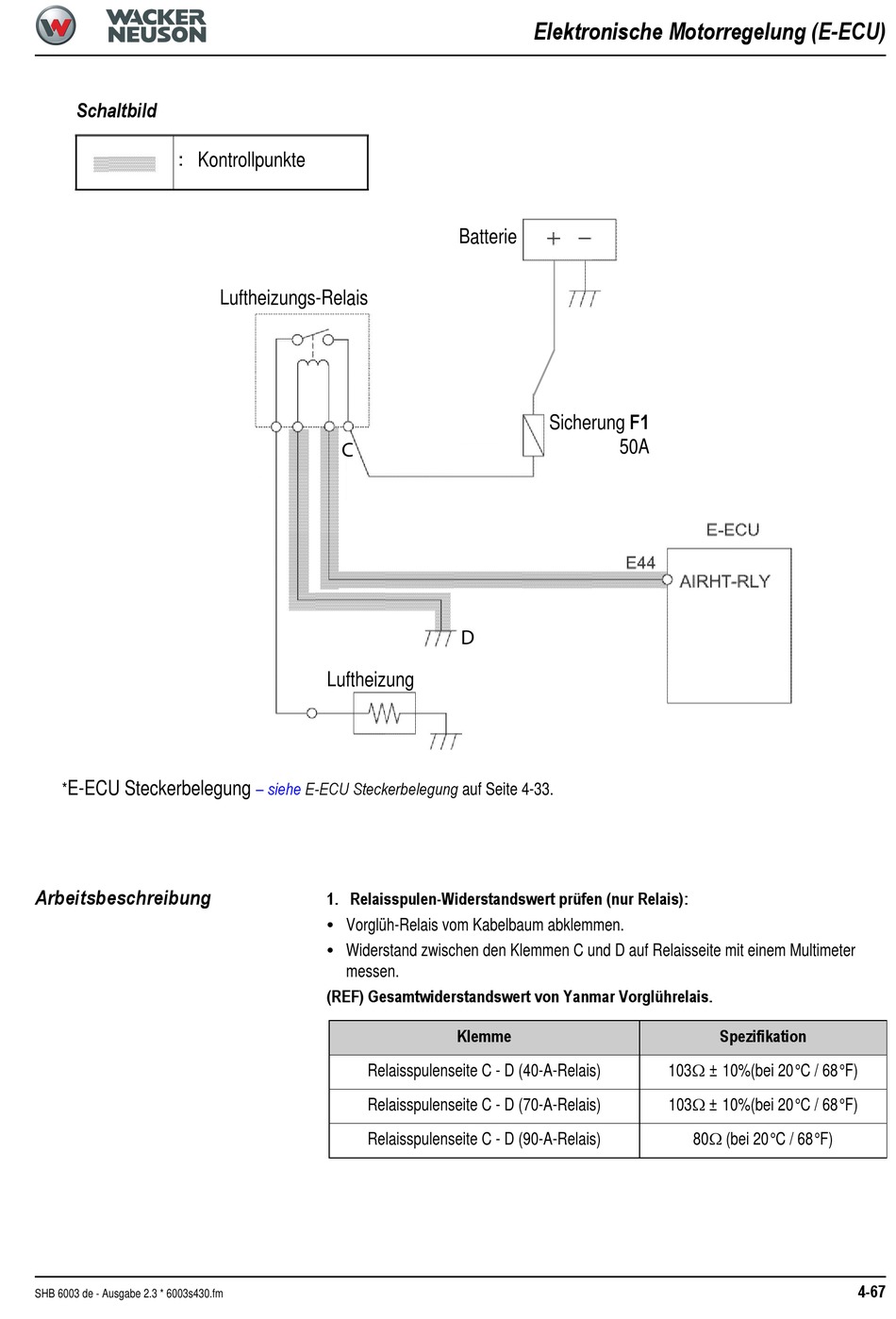

Schaltbild
Kontrollpunkte
E-ECU Steckerbelegung
*

Arbeitsbeschreibung

SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Luftheizungs-Relais
Luftheizung
– siehe E-ECU Steckerbelegung auf Seite 4-33.
1. Relaisspulen-Widerstandswert prüfen (nur Relais):
Vorglüh-Relais vom Kabelbaum abklemmen.
•
Widerstand zwischen den Klemmen C und D auf Relaisseite mit einem Multimeter
•
messen.
(REF) Gesamtwiderstandswert von Yanmar Vorglührelais.
Relaisspulenseite C - D (40-A-Relais)
Relaisspulenseite C - D (70-A-Relais)
Relaisspulenseite C - D (90-A-Relais)
Elektronische Motorregelung (E-ECU)
Batterie
Sicherung F1
50A
Klemme Spezifikation
103± 10%(bei 20°C / 68°F)
103 ± 10%(bei 20°C / 68°F)
80 (bei 20°C / 68°F)
4-67
