Druckkontrolle der Zahnradpumpe P3
3

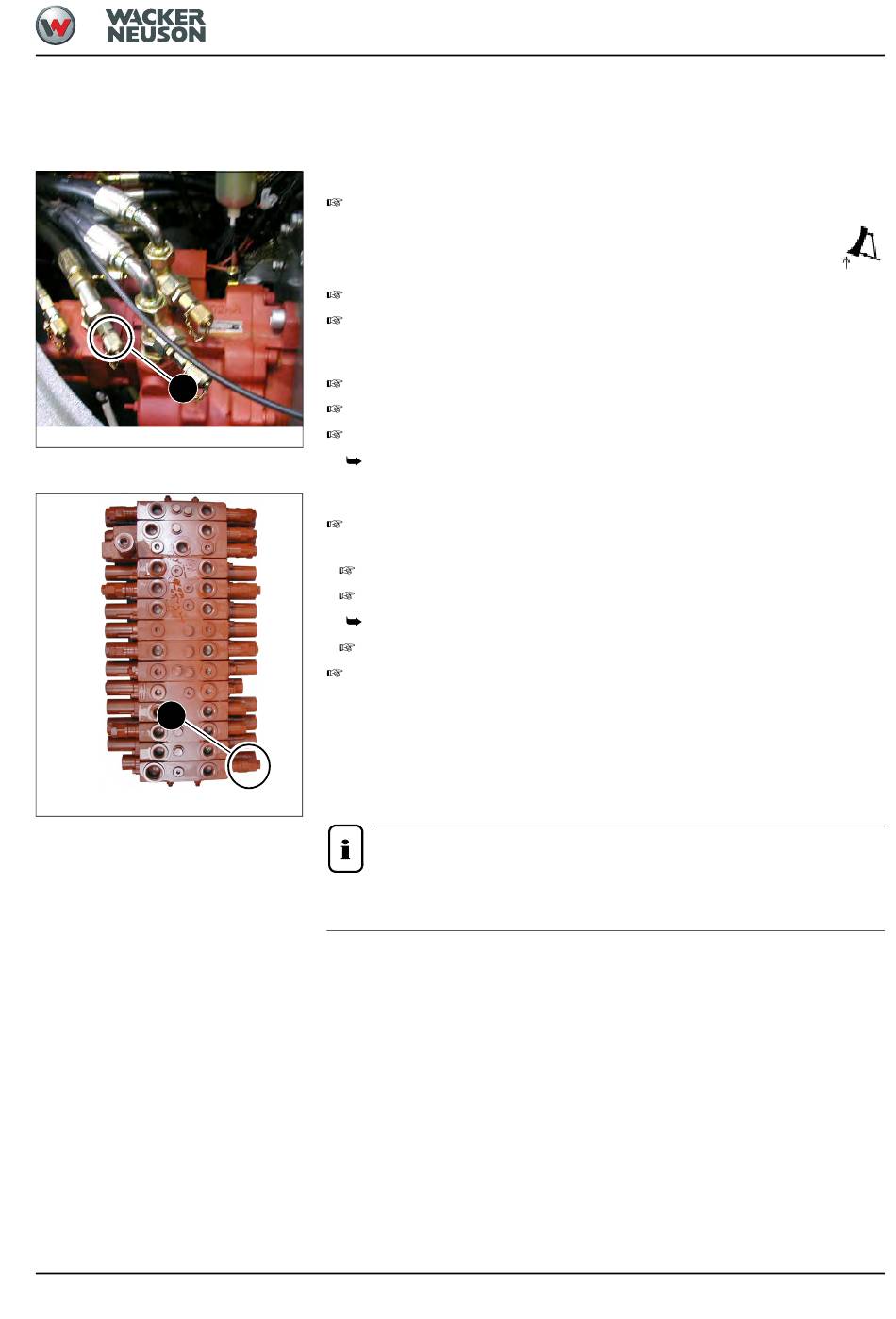

Abb. 34: Messanschluss P3
C
Abb. 35: Primärdruckbe-
SHB 6003 de - Ausgabe 2.3 * 6003s312.fm
Versorgte Funktionen: Planierschild, Zusatzhydraulik / Hubarmschwenken,
Oberwagendrehen
Kontrolle Primär-Druckbegrenzung 3 (PDBV 3)
Manometer am Messanschluss MA 3 33/3 anbringen.
Planierschild bodenseitig mit max. Dieselmotordrehzahl auf Anschlag fahren.
Druckwert kontrollieren und notieren.
Kontrolle Druckabfall
Planierschild bodenseitig mit max. Dieselmotordrehzahl - auf Anschlag fahren.
Dieselmotor zügig von maximaler auf minimale Drehzahl zurücknehmen -> Druckabfall.
Druckwert kontrollieren und notieren.
Der Druckabfall sollte nicht mehr als 10% des Einstellwertes überschreiten.
Einstellung Primär-Druckbegrenzung 3 (PDBV 3)
Einstellung des Druckes an der Primär-Druckbegrenzung (PDBV 3) am
Mobilsteuerblock.
Kontermutter der Druckbegrenzung lösen.
Druckbegrenzung herausdrehen bis ein Druckabfall am Manometer sichtbar ist.
Ventilsitz kann festsitzen und muss sich zuerst lösen.
Einstellung der Druckbegrenzung und festziehen der Kontermutter.
Nach der Einstellung nochmalige Überprüfung der Primär-Druckbegrenzung 3 und des
Druckabfalls.
Prüfung auch mit der Funktion Planierschild stangenseitig, Hubarm schwenken,
Drehen
Druckkontrolle Zusatzhydraulik
Hinweis!
Bei vorhandenen Sekundärventilen ZH sind die Werksangaben eventuell ungültig,
da diese auf das Anbauwerkzeug anzupassen sind.
Wartung
3-37
