Schmierstelle Gelenkstange; Schmierstellen Planierschild Und Planierschildzylinder - Wacker Neuson 6003 Servicehandbuch

4

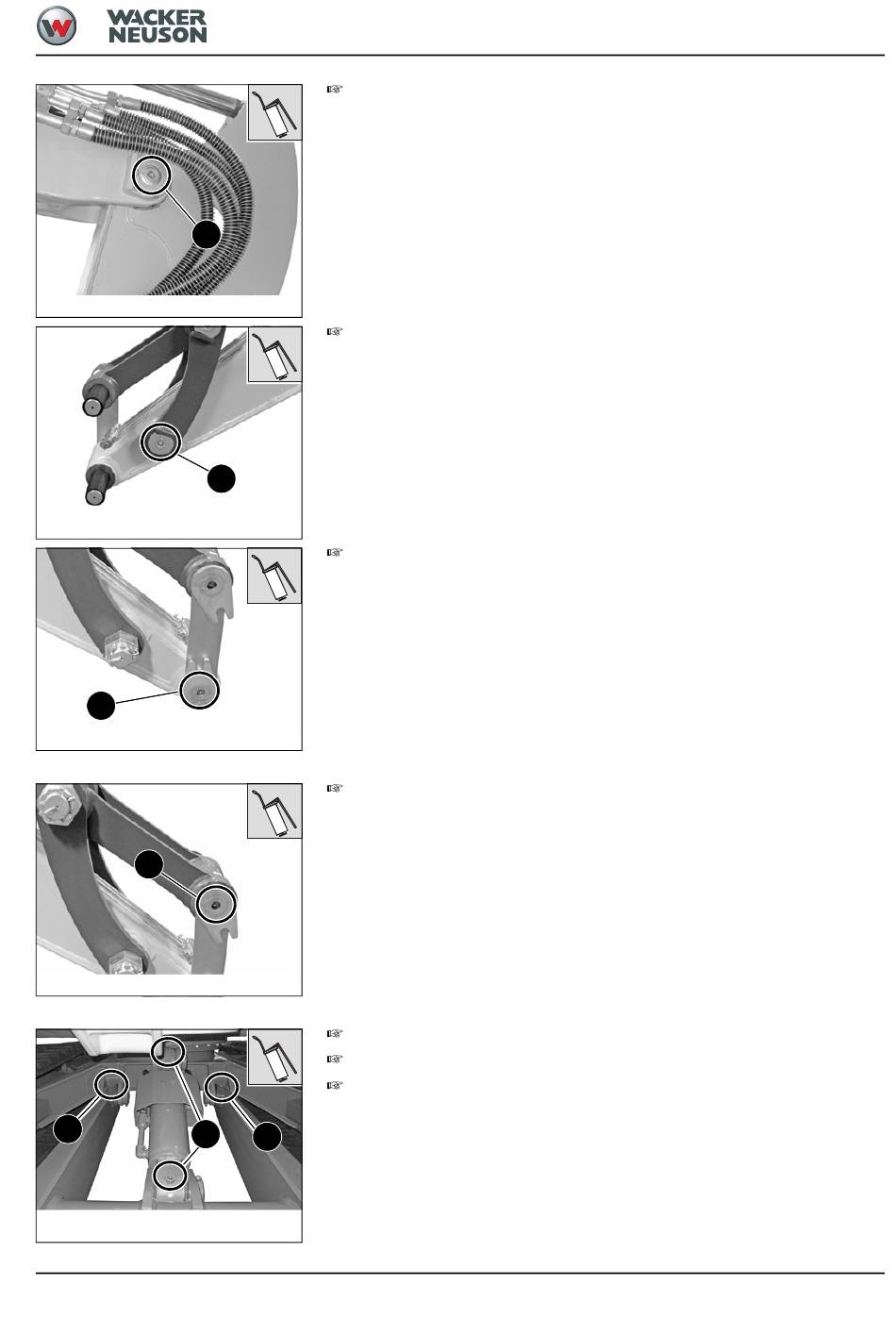

Abb. 57: Schmierstellen am Hubarm
Abb. 58: Schmierstellen am Löffelstiel
5
Abb. 59: Schmierstellen am Löffelstiel

Schmierstelle Gelenkstange

6
Abb. 60: Schmierstelle an der Gelenkstange

Schmierstellen Planierschild und Planierschildzylinder

8
7
Abb. 61: Schmierstellen am Planierschild und -zylinder
75Z3
SHB 6003 de - Ausgabe 2.3 * 6003s314.fm
Schmierstellen 4 am Hubarm abschmieren.
Schmierstellen 5 am Löffelstiel abschmieren.
5
Schmierstellen 5 am Löffelstiel abschmieren.
Schmierstelle 6 an der Gelenkstange abschmieren.
Schmierstellen 7 am Planierschildzylinder abschmieren.
Schmierstellen 8 (auf beiden Seiten) am Planierschild abschmieren.
Schmierstellen 9 am Planierschildzylinder abschmieren.
8
Wartung
3-53
