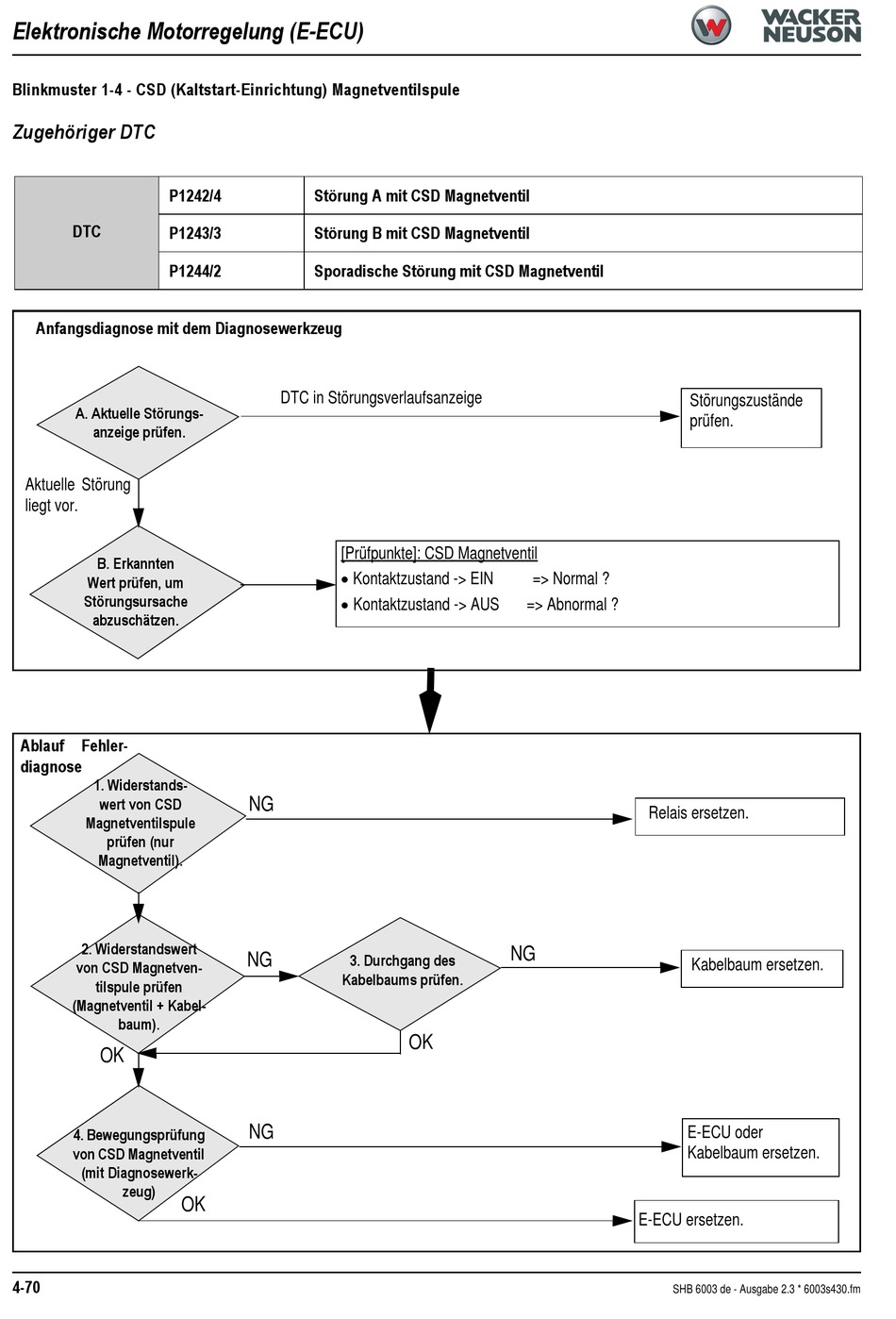

Elektronische Motorregelung (E-ECU)
Blinkmuster 1-4 - CSD (Kaltstart-Einrichtung) Magnetventilspule
Zugehöriger DTC
P1242/4
DTC
P1243/3
P1244/2
Anfangsdiagnose mit dem Diagnosewerkzeug
A. Aktuelle Störungs-
anzeige prüfen.
Aktuelle Störung
liegt vor.
B. Erkannten
Wert prüfen, um
Störungsursache
abzuschätzen.
Ablauf Fehler-
diagnose
1. Widerstands-
wert von CSD
Magnetventilspule
prüfen (nur
Magnetventil).
2. Widerstandswert
von CSD Magnetven-
tilspule prüfen
(Magnetventil + Kabel-
baum).
OK
4. Bewegungsprüfung
von CSD Magnetventil
(mit Diagnosewerk-
zeug)
OK
4-70
Störung A mit CSD Magnetventil
Störung B mit CSD Magnetventil
Sporadische Störung mit CSD Magnetventil
DTC in Störungsverlaufsanzeige
[Prüfpunkte]: CSD Magnetventil
Kontaktzustand -> EIN
Kontaktzustand -> AUS
NG
NG
3. Durchgang des
Kabelbaums prüfen.
OK
NG
=> Normal ?
=> Abnormal ?
Relais ersetzen.
NG
E-ECU ersetzen.
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Störungszustände
prüfen.
Kabelbaum ersetzen.
E-ECU oder
Kabelbaum ersetzen.
