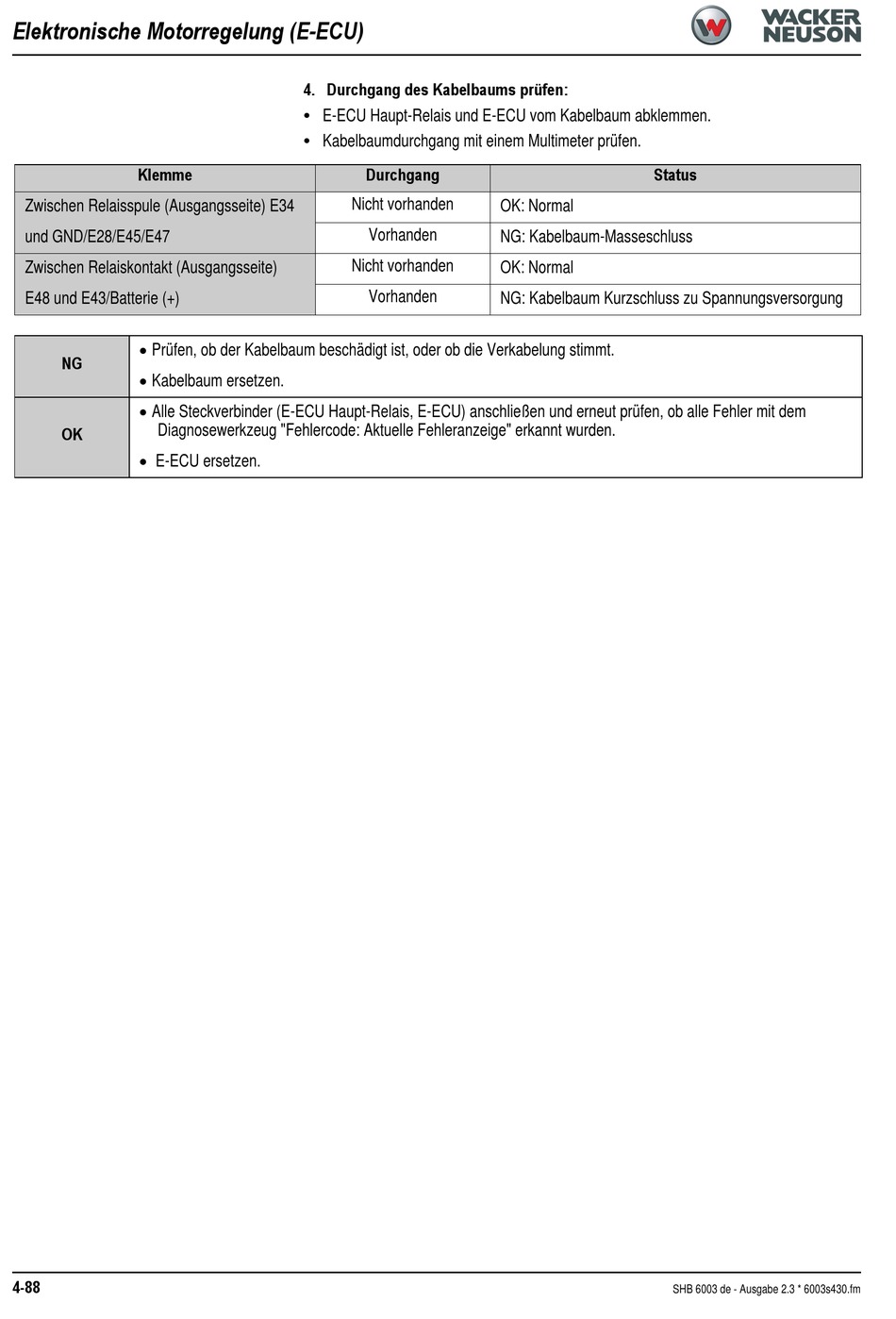

Wacker Neuson 6003 Servicehandbuch Seite 206

Elektronische Motorregelung (E-ECU)
Klemme
Zwischen Relaisspule (Ausgangsseite) E34
und GND/E28/E45/E47
Zwischen Relaiskontakt (Ausgangsseite)
E48 und E43/Batterie (+)
Prüfen, ob der Kabelbaum beschädigt ist, oder ob die Verkabelung stimmt.
NG
Kabelbaum ersetzen.
Alle Steckverbinder (E-ECU Haupt-Relais, E-ECU) anschließen und erneut prüfen, ob alle Fehler mit dem
Diagnosewerkzeug "Fehlercode: Aktuelle Fehleranzeige" erkannt wurden.
OK
 E-ECU ersetzen.
4-88
4. Durchgang des Kabelbaums prüfen:
E-ECU Haupt-Relais und E-ECU vom Kabelbaum abklemmen.
•
Kabelbaumdurchgang mit einem Multimeter prüfen.
•
Durchgang
Nicht vorhanden
Vorhanden
Nicht vorhanden
Vorhanden
Status
OK: Normal
NG: Kabelbaum-Masseschluss
OK: Normal
NG: Kabelbaum Kurzschluss zu Spannungsversorgung
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
