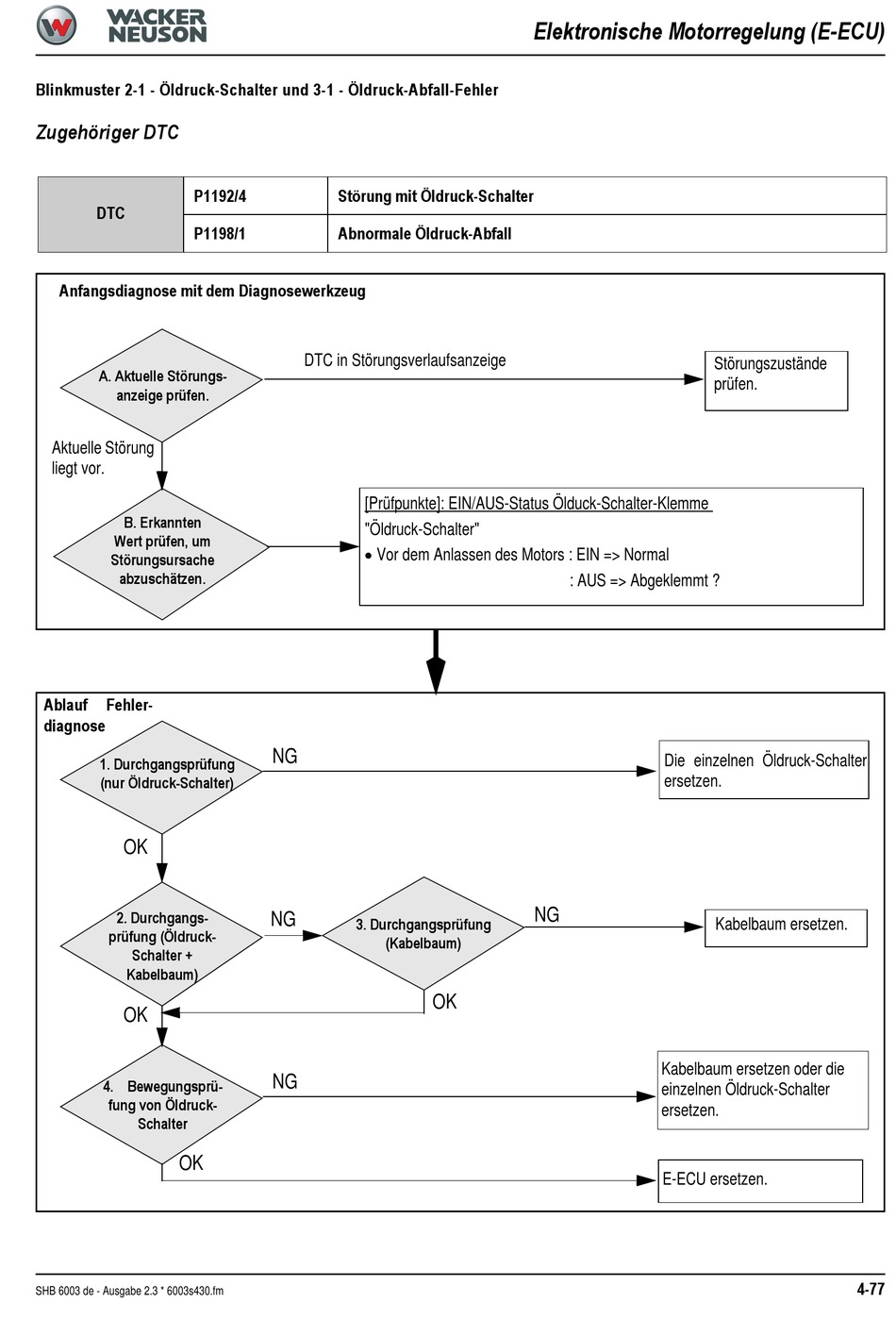

Blinkmuster 2-1 - Öldruck-Schalter und 3-1 - Öldruck-Abfall-Fehler
Zugehöriger DTC
P1192/4
DTC
P1198/1
Anfangsdiagnose mit dem Diagnosewerkzeug
A. Aktuelle Störungs-
anzeige prüfen.
Aktuelle Störung
liegt vor.
B. Erkannten
Wert prüfen, um
Störungsursache
abzuschätzen.
Ablauf
Fehler-
diagnose
1. Durchgangsprüfung
(nur Öldruck-Schalter)
OK
2. Durchgangs-
prüfung (Öldruck-
Schalter +
Kabelbaum)
OK
4. Bewegungsprü-
fung von Öldruck-
Schalter
OK
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Störung mit Öldruck-Schalter
Abnormale Öldruck-Abfall
DTC in Störungsverlaufsanzeige
[Prüfpunkte]: EIN/AUS-Status Ölduck-Schalter-Klemme
"Öldruck-Schalter"
Vor dem Anlassen des Motors : EIN => Normal
NG
NG
3. Durchgangsprüfung
(Kabelbaum)
OK
NG
Elektronische Motorregelung (E-ECU)
: AUS => Abgeklemmt ?
Die einzelnen Öldruck-Schalter
ersetzen.
NG
Kabelbaum ersetzen oder die
einzelnen Öldruck-Schalter
ersetzen.
E-ECU ersetzen.
Störungszustände
prüfen.
Kabelbaum ersetzen.
4-77
