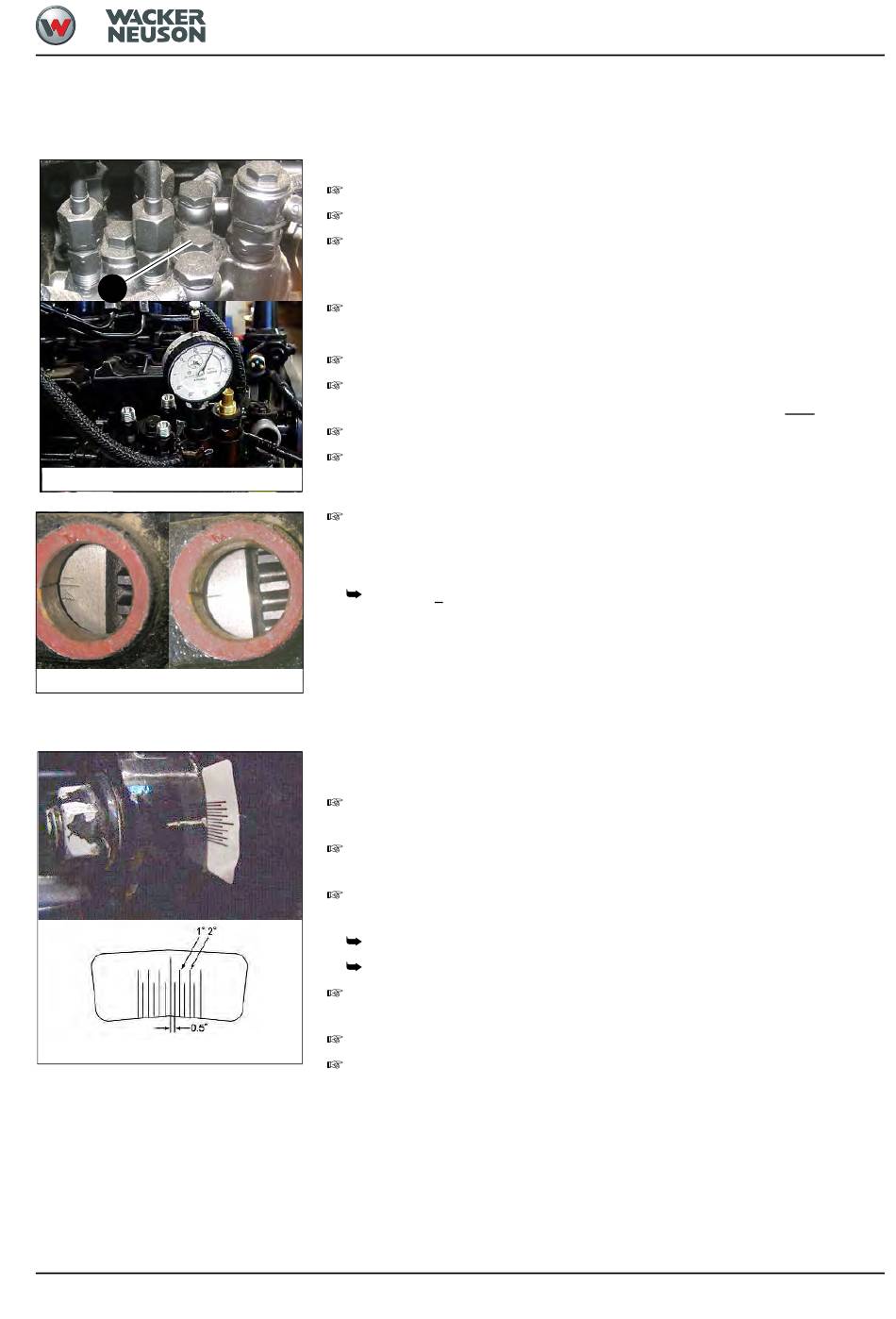

4.8
Einspritzzeitpunkt
Prüfen Einspritzzeitpunkt
1
Abb. 9:
Messgerät
Abb. 10: Einkerbung OT und 10° vor OT
Einstellen Einspritzzeitpunkt
Aufkleber zum Einstellen
Abb. 11: Markierung am Gehäuse
SHB 6003 de - Ausgabe 2.3 * 6003s410.fm
• Vorbereitung:
Einspritzleitungen an der Einspritzpumpe abmontieren.
Stopfen 9/1 des Kolbens abmontieren.
Die Hülse mit der Nr.1000158805 und die Verlängerung mit der Nr.1000158806 auf die
Messuhr mit der Nr.1000158807 aufstecken und mit einer Schlauchklemme mit der
Nr.1000083308 fixieren.
Messuhr lt.
Abb. 9
in die Kolbenbohrung einschrauben.
• Messung:
Gummiabdeckung am Schwungradgehäuse entfernen.
An der Kurbelwelle drehen (Zahnkranz an der Schwungscheibe) bis der Kolben in der
Einspritzpumpe den untersten Punkt erreicht hat (Stellung der Zylinder nicht beachten).
Messgerät "nullen".
Mit geeignetem Werkzeug das Schwungrad am Zahnkranz nach oben drehen bis der
Kolben der Einspritzpumpe 2,5 mm (0.1") Hub erreicht.
Anhand der Einkerbungen am Schwungrad die Grade vor OT ablesen.
• Einkerbungen "1/4" und "2/3" markieren OT der jeweiligen Zylinder.
• Skalierung: 10°/15°/20° vor OT
Soll: 14,5° + 1° vor OT (~zweite Einkerbung)
• Sollte eine Abweichung außerhalb des Toleranzbereiches vorhanden sein, so kann
man diese durch Schwenken der Einspritzpumpe richtig stellen.
Vor Verstellen der Einspritzpumpe die Ursprungsstellung am Pumpen- und
Räderkastengehäuse markieren - siehe
Zum Schwenken alle Einspritzleitungen an der Einspritzpumpe demontieren und die
4 Flanschschrauben etwa eine halbe Umdrehung lockern (nicht vollständig lösen).
Pumpe in gewünschte Richtung schwenken und vor dem Kontrollieren zumindest eine
der Schrauben wieder festziehen.
Schwenken zum Motor: Einspritzzeitpunkt verzögern.
Schwenken vom Motor weg: Einspritzzeitpunkt vorverlegen.
Vor Montieren der Einspritzleitungen diese vorher einzeln so biegen, dass sie
spannungsfrei montierbar sind.
Einspritzzeitpunkt erneut kontrollieren.
Nummer des Aufklebers: 1000158808
Motor 4TNV98-VNS
Abb.
11.
