Elektronische Motorregelung (E-ECU)

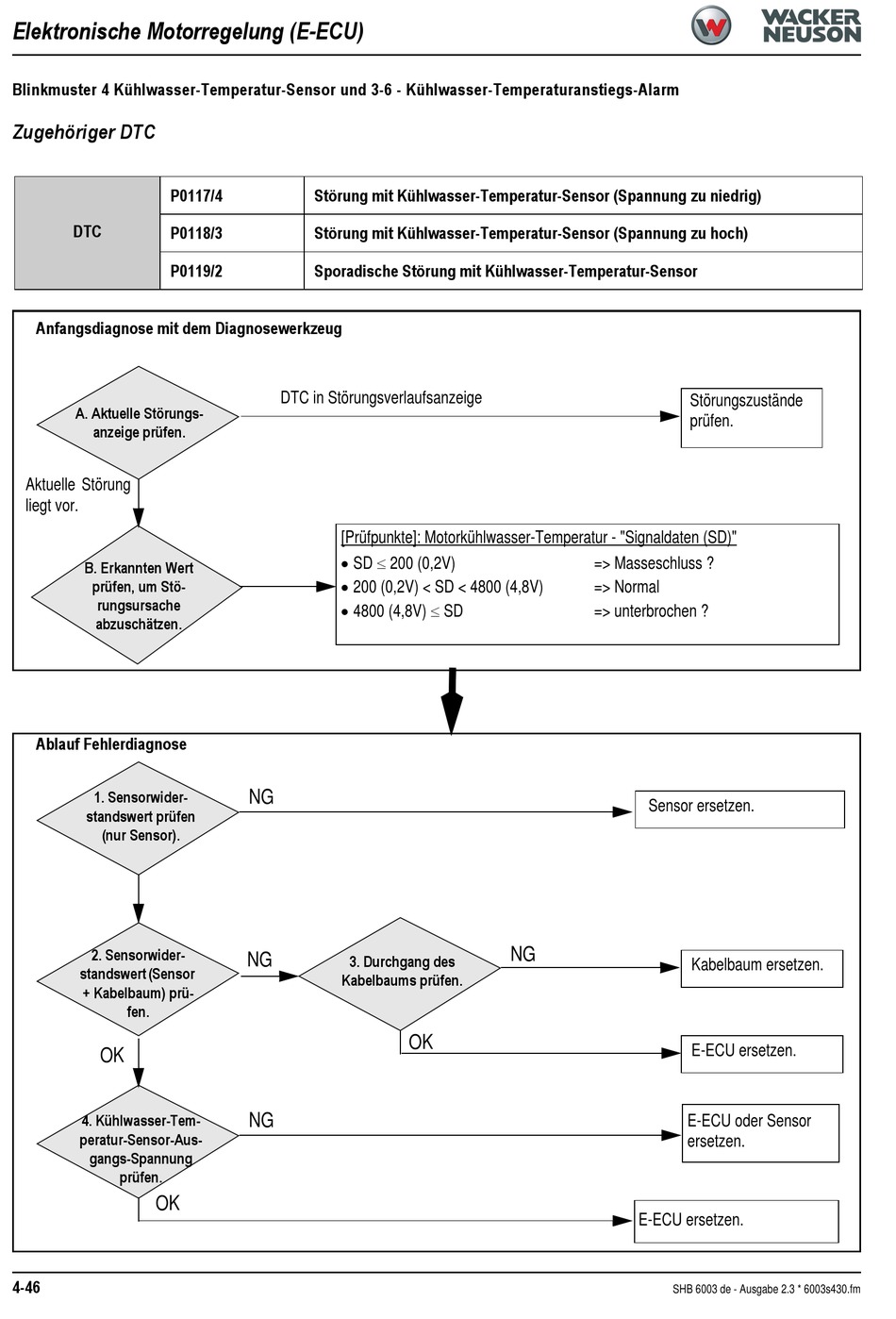

Blinkmuster 4 Kühlwasser-Temperatur-Sensor und 3-6 - Kühlwasser-Temperaturanstiegs-Alarm
Zugehöriger DTC
P0117/4
DTC
P0118/3
P0119/2
Anfangsdiagnose mit dem Diagnosewerkzeug
A. Aktuelle Störungs-
anzeige prüfen.
Aktuelle Störung
liegt vor.
B. Erkannten Wert
prüfen, um Stö-
rungsursache
abzuschätzen.
Ablauf Fehlerdiagnose
1. Sensorwider-
standswert prüfen
(nur Sensor).
2. Sensorwider-
standswert (Sensor
+ Kabelbaum) prü-
fen.
OK
4. Kühlwasser-Tem-
peratur-Sensor-Aus-
gangs-Spannung
prüfen.
OK
4-46
Störung mit Kühlwasser-Temperatur-Sensor (Spannung zu niedrig)
Störung mit Kühlwasser-Temperatur-Sensor (Spannung zu hoch)
Sporadische Störung mit Kühlwasser-Temperatur-Sensor
DTC in Störungsverlaufsanzeige
[Prüfpunkte]: Motorkühlwasser-Temperatur - "Signaldaten (SD)"
SD  200 (0,2V)
200 (0,2V) < SD < 4800 (4,8V)
4800 (4,8V)  SD
NG
NG
3. Durchgang des
Kabelbaums prüfen.
OK
NG
=> Masseschluss ?
=> Normal
=> unterbrochen ?
Sensor ersetzen.
NG
E-ECU ersetzen.
SHB 6003 de - Ausgabe 2.3 * 6003s430.fm
Störungszustände
prüfen.
Kabelbaum ersetzen.
E-ECU ersetzen.
E-ECU oder Sensor
ersetzen.
